LTC5596

具 35dB 动态范围的 100MHz 至 40GHz 对数线性 RMS 功率检波器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 超宽的匹配输入频率范围:100MHz 至 40GHz
  • 35dB 线性动态范围 (< ±1dB 误差)
  • 29mV/dB 对数斜率
  • ±1dB 平坦响应 (从 200MHz 至 30GHz)
  • 高波峰因数 (高达 12dB) 调制波形的 RMS 功率准确测量
  • 低功率停机模式
  • 低电源电流:在 3.3V 时为 30mA (典型值)
  • 小外形 2mm x 2mm 塑料 DFN8 封装
  • I 级:额定工作温度范围为 –40°C 至 105°C
  • H 级:额定工作温度范围为 –40°C 至 125°C
  • 具有保证的对数斜率和对数截距
  • ESD 额定值:3500V HBM,1500V CDM
更多细节
show more Icon

LTC®5596 是一款高准确度 RMS 功率检波器,可提供从 100MHz 至高达 40GHz 的非常宽的 RF 输入带宽。这使得该器件适合众多的 RF 和微波应用,例如:点对点微波链路、仪表和功率控制应用。

该检波器的 DC 输出电压是施加至 RF 输入端之信号平均功率的准确表示。响应是对数线性,在一个 35dB 动态范围内具有 29mV/dB 的对数斜率,准确度通常优于 ±1dB。这款检波器非常适合测量具高达 12dB 之波峰因数 (CF) 的波形,以及波峰因数在测量期间呈现显著变化的波形。

为了实现较高的准确度和较低的输出纹波,可利用一个连接在 FLTR 和 OUT 引脚之间的电容器在外部进行平均带宽的调节。

使能接口负责在主动测量模式和一种低功率停机模式之间切换器件。



Applications

  • 点对点微波链路
  • 仪表和测量设备
  • 军用无线电装置
  • LTE、Wi-Fi、WiMax 无线网络
  • RMS 功率测量
  • 接收和发送增益控制
  • RF PA 发送功率控制

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC5596DICE
  • HTML
  • HTML
LTC5596HDC#TRMPBF
  • HTML
  • HTML
LTC5596HDC#TRPBF
  • HTML
  • HTML
LTC5596IDC#TRMPBF
  • HTML
  • HTML
LTC5596IDC#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

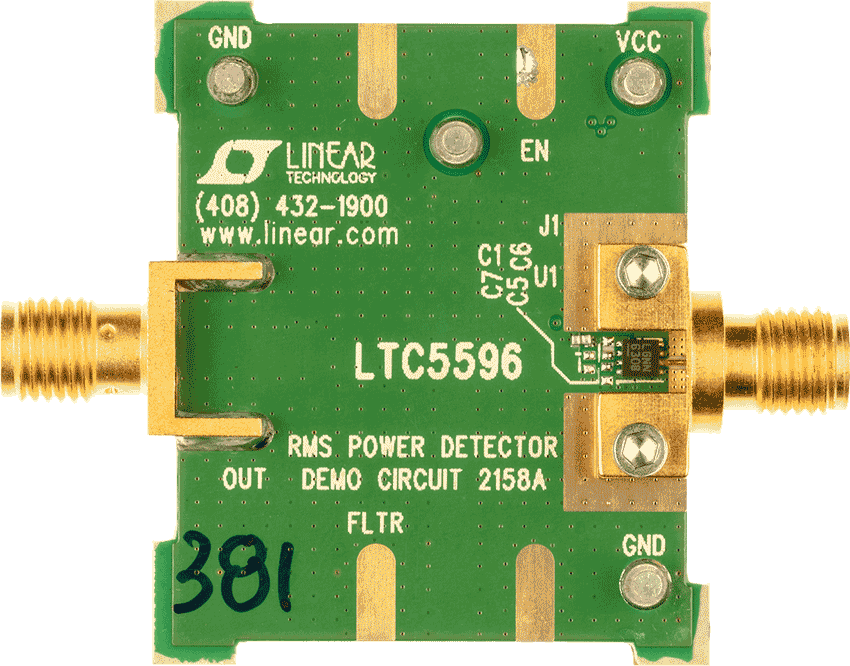

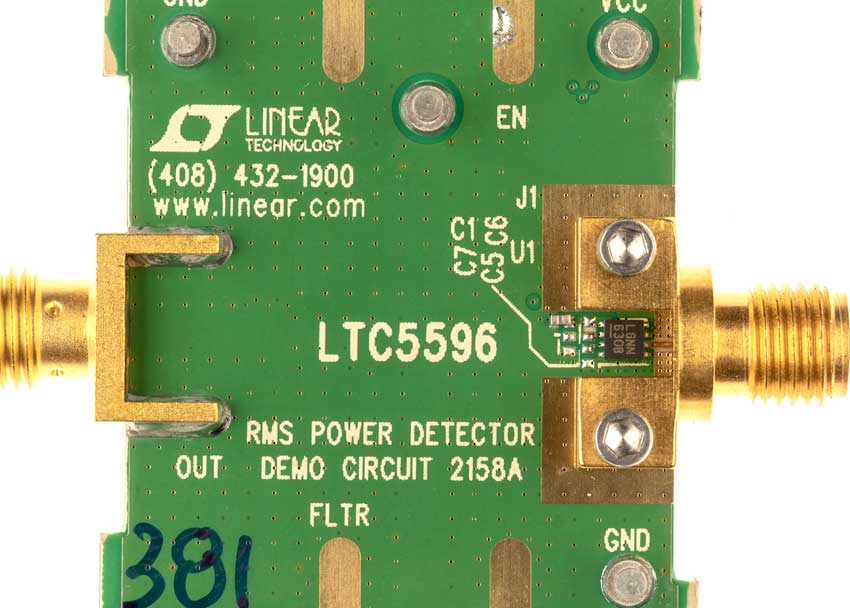

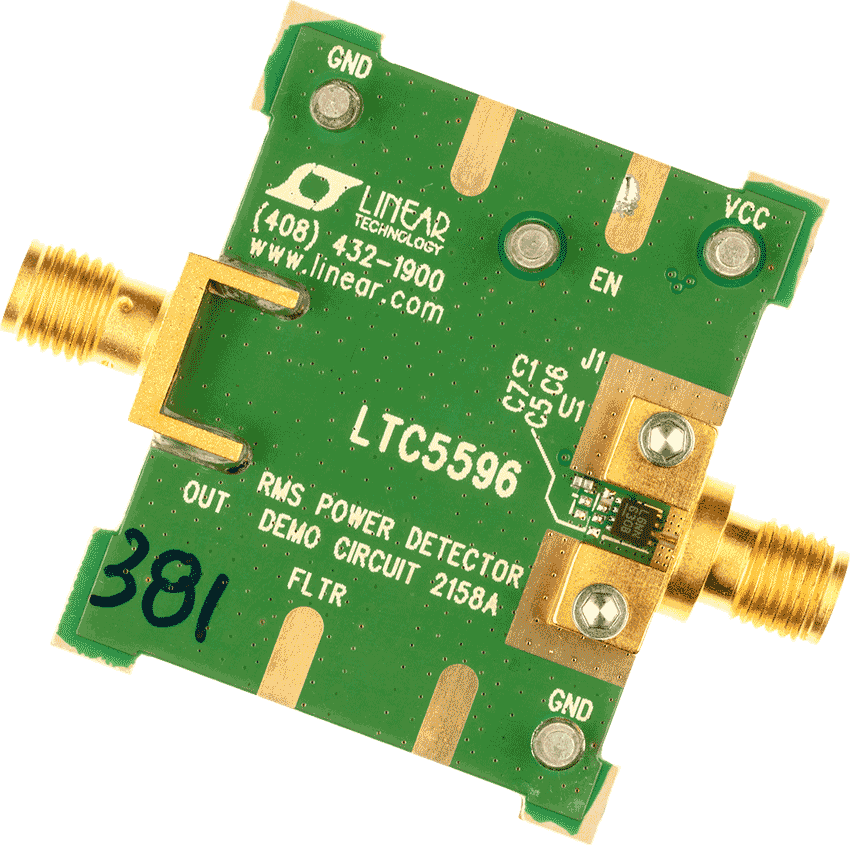

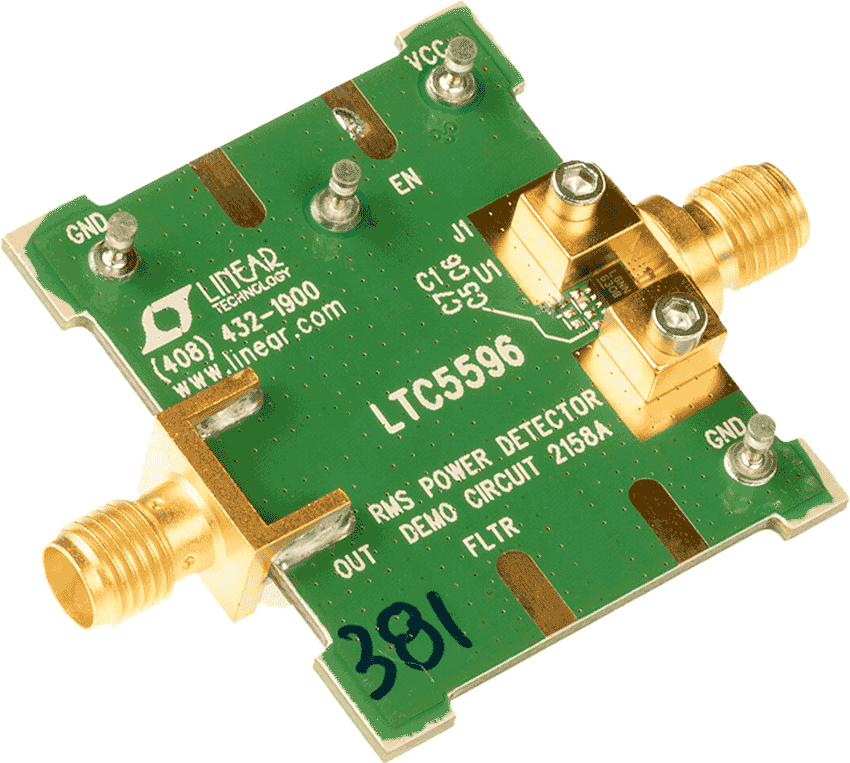

DC2158A

LTC5596演示板 | 100MHz至40GHz RMS功率检波器

zoom

DC2158A

LTC5596演示板 | 100MHz至40GHz RMS功率检波器

LTC5596演示板 | 100MHz至40GHz RMS功率检波器

产品详情

演示电路2158A内含一款高精度RMS功率检波器,内置LTC5596 IC。该器件是一款宽动态范围RMS RF功率检波器,工作频率范围为100MHz至40GHz。根据频率不同,输入动态范围最高可达35dB,且具有1dB精度。检波器输出电压斜率通常为29mV/dB。DC2158A演示电路使用2.9mm SMK边缘安装型连接器针对高达40GHz的宽工作频率范围进行了优化。LTC5596的输入阻抗内部匹配至50Ω。它适合高达12dB峰均比的高波峰因数波形的RMS测量。如果将RFIN引脚上的直流电压保持低于1.0V,则无需外部耦合电容。更多信息请联系应用支持。





reference details image

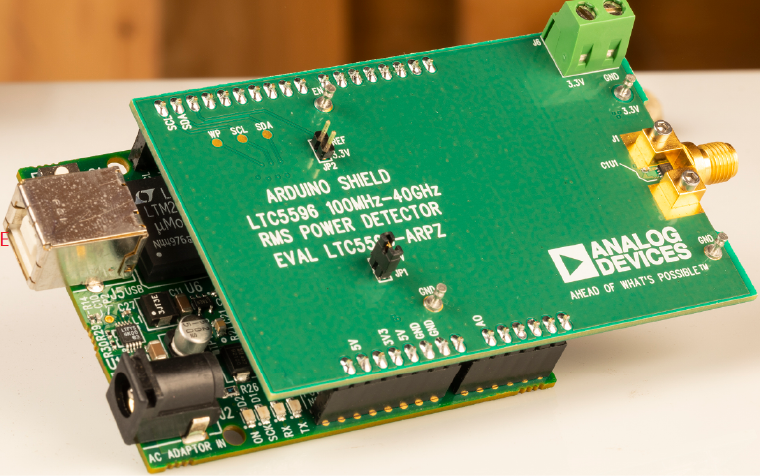

DC2870A

LTC5596 Linduino Shield 100 MHz 至 40 GHz RMS 功率检波器

zoom

DC2870A

LTC5596 Linduino Shield 100 MHz 至 40 GHz RMS 功率检波器

LTC5596 Linduino Shield 100 MHz 至 40 GHz RMS 功率检波器

产品详情

演示电路DC2870A是一款用于均方功率检波器LTC5596Linduino®扩展板。此扩展板旨在使用Arduino/Linduino兼容平台和此处可供下载的软件快速评估RMS RF功率测量。使用USB电缆连接到PC时,可使用图形用户界面监控精确的功率水平。

LTC5596是一款宽动态范围线性dB均方RF功率检波器,工作频率范围为100MHz40GHzLinduino (DC2026C)平台以4.9mV/LSB分辨率提供10ADC,具有5V默认基准电压。根据频率不同,输入动态范围最高可达35dB,且具有1dB精度。检波器输出斜率通常为6 LSB/dBDC2870A演示电路使用2.9mm SMK边缘安装型连接器针对高达40GHz的宽工作频率信号进行了优化。输入阻抗内部匹配至50Ω。它适合高达12dB峰均的高波峰因数波形的RMS测量。如果将RFIN引脚上的直流电压保持低于1.0V,则无需外部耦合电容。板载3.3V稳压器通过跳线JP1向此扩展板供电。更多信息请联系应用支持。

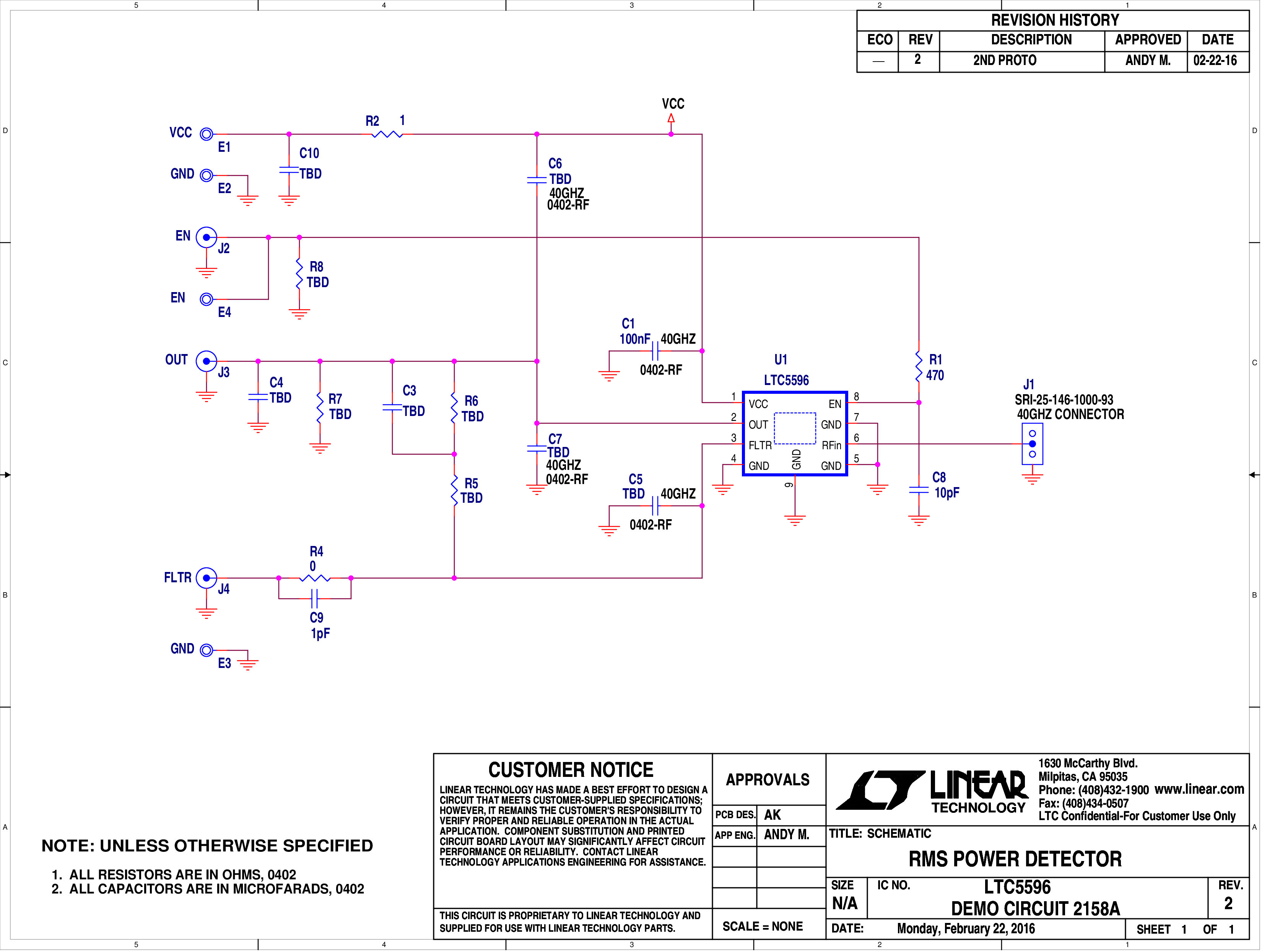

提供此电路板的设计文件。
