概览
优势和特点
- 频率范围：40MHz至10GHz
- 线性动态范围：高达57dB
- 高波峰因数调制波形的精确RMS功率测量
- 整个温度范围内的出色精度：±0.5dB（典型值）
- 动态范围内的低线性误差
- 单端或差分RF输入
- 快速响应时间：90ns上升时间
- 低电源电流：3.3V时41.6mA（典型值）
- 小型3mm × 3mm DFN10封装
- 通过AEC-Q100汽车应用认证
产品详情
LTC5582是一款40MHz至10GHz RMS响应功率检波器。根据频率不同，它能够对具有–60dBm至2dBm宽动态范围的交流信号进行准确功率测量。可将等效dB标度值中的交流信号功率精确地转换为线性坐标系上的直流电压，与输入信号波形的波峰因数无关。LTC5582适合精密RF功率测量和电平控制，适用于各种RF标准，包括LTE、WiMAX、W-CDMA、CDMA2000、TD-SCDMA和EDGE。直流输出利用能够驱动高电容负载的输出阻抗放大器进行缓冲。更多信息请咨询工厂。该器件采用10引脚3mm × 3mm DFN封装。它与LT5570引脚兼容。
应用
- RMS功率测量
- PA功率控制
- 接收和发射增益控制
- LTE、WiMAX、W-CDMA、CDMA2K、TD-SCDMA、EDGE基站
- 点对点微波链路
- RF仪器仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

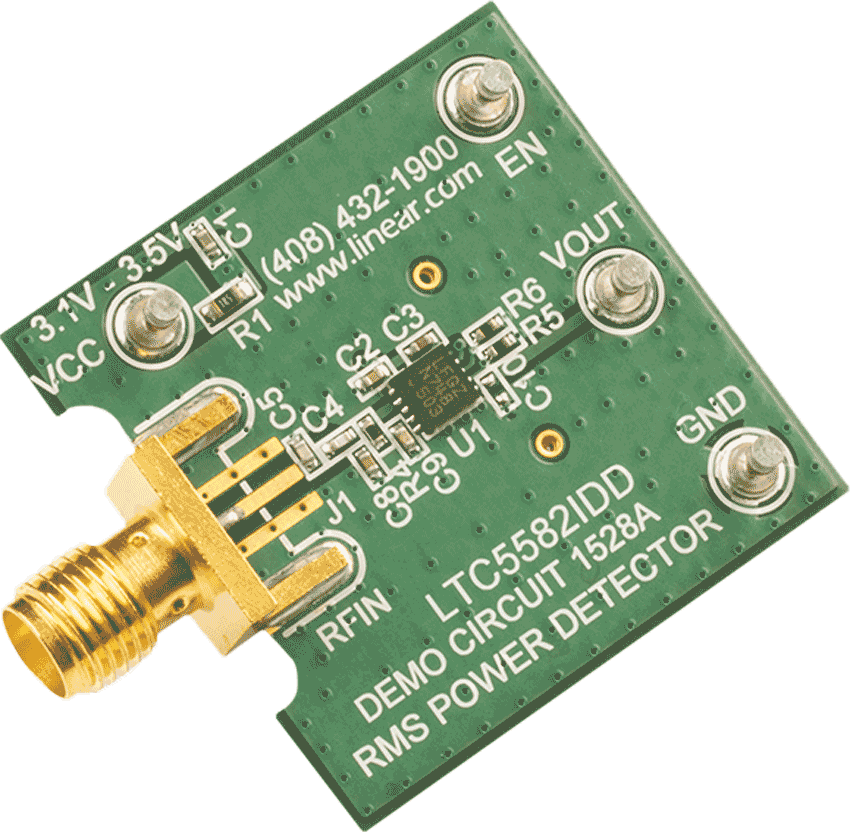

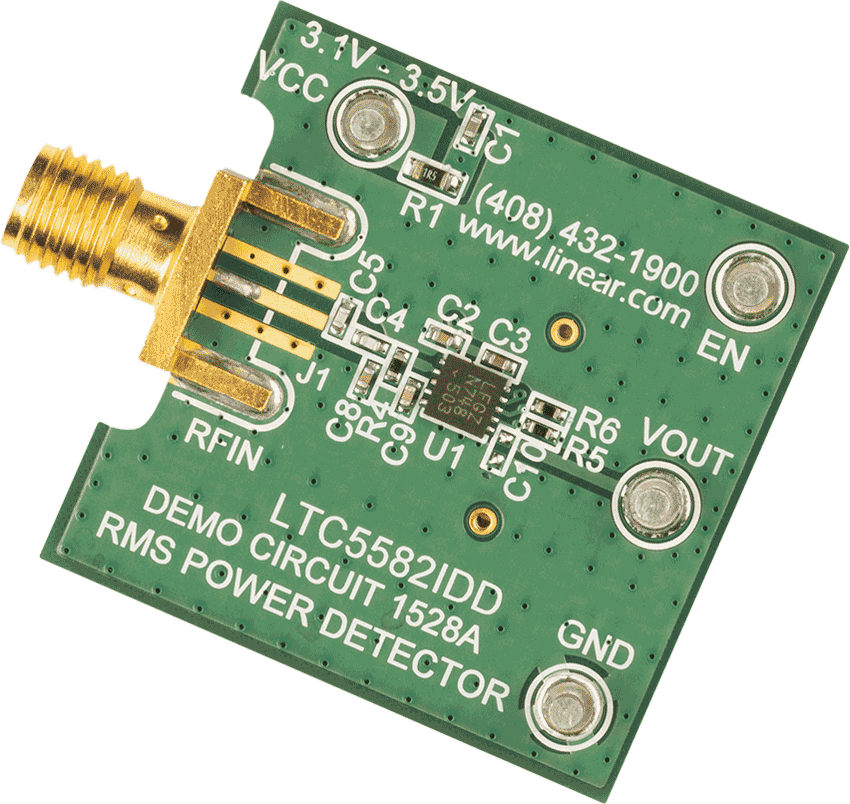

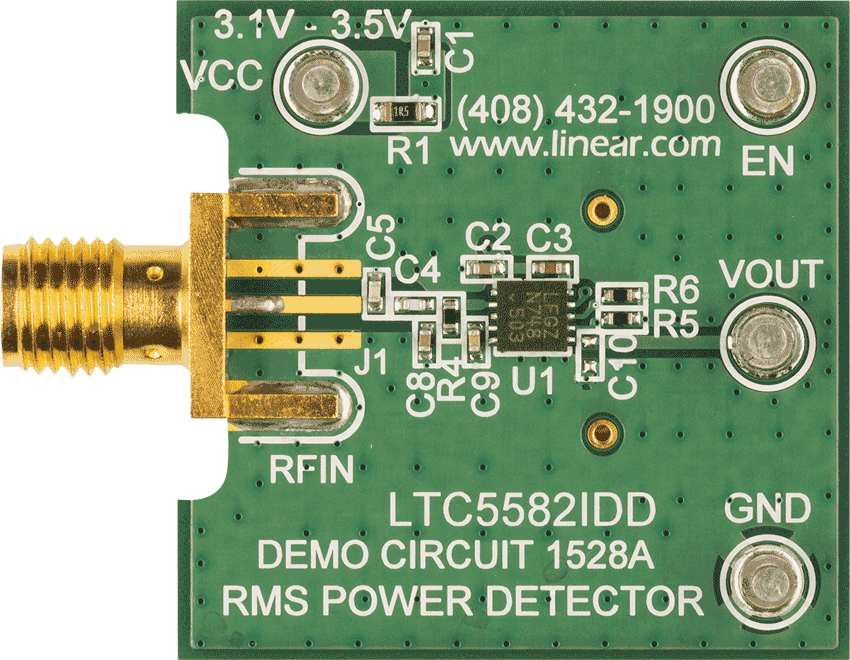

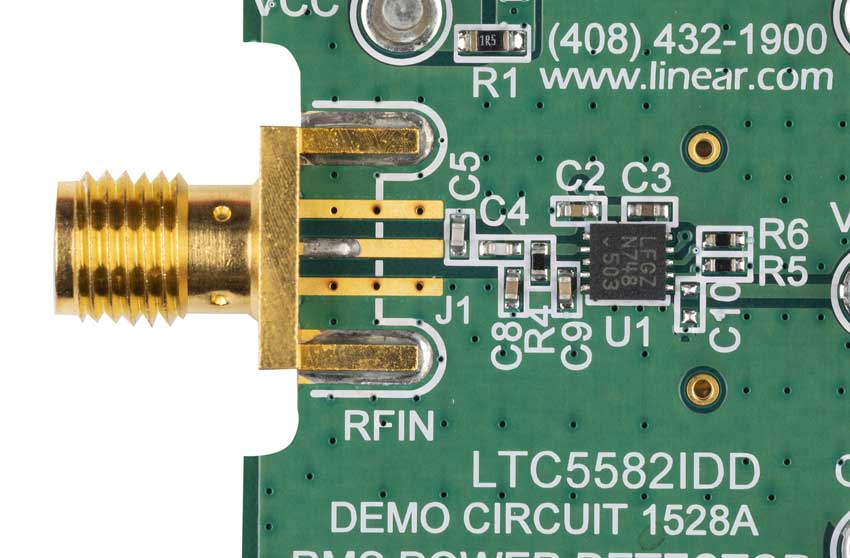

评估套件 (1)
参考资料
-
R550 Reliability Data3/23/2018PDF80 K
-

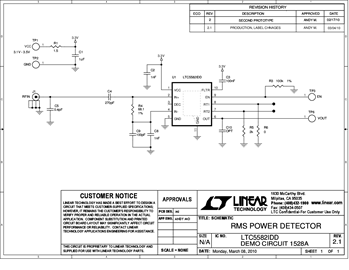

DC1528A - Demo Manual6/18/2010PDF130K
工具及仿真模型
S参数
ZIP
LTC5582 S-Parameters
3.36 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC5582HDD#3ZZPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582HDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582HDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582IDD#3ZZPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582IDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582IDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R550 Reliability Data |
