概览

优势和特点

  • 频率范围:40MHz 至 6GHz
  • 线性动态范围:高达 60dB
  • 在整个温度范围内提供 ±0.5dB (典型值) 的准确度
  • 在 2GHz 提供 40dB 的通道间隔离度,即使采用单端 RF 输入也不例外
  • 匹配的双通道输出:<1.25dB (典型值)
  • 单端 RF 输入 — 无需变压器
  • 高波峰因数调制波形的准确 RMS 功率测量
  • 差分输出提供了 VSWR 测量
  • 快速包络检波器输出
  • 快速响应时间:140ns 上升时间
  • 小外形 4mm x 4mm QFN24 封装



产品详情

LTC®5583 是一款双通道 RMS 功率检波器,它能够测量两个具有宽动态范围的 AC 信号,测量范围为 -59dBm 至 4dBm (取决于频率)。采用分贝标度值来表示每个 AC 信号的功率精确地转换为一个以线性刻度来标注的 DC 电压,这与输入信号波形的波峰因数无关。LTC5583 适合于多种 RF 标准的精准功率测量和电平控制,包括 LTE、EDGE、W-CDMA、CDMA2000、TD-SCDMA 和 WiMAX。

上佳的通道间隔离度是同时运作两个通道所必需的。对于那些两个输入信号处于相同频率的应用 (例如:测量 VSWR),LTC5583 可在 2.14GHz 频率下提供 40dB 隔离度,即使采用单端输入也不例外。不需要使用平衡-不平衡变压器。当两个输入信号处于不同的频率时,隔离度可高达 50dB。利用差分输入能够将隔离度改善至 >55dB。

两个输入信号的功率差在一个差分输出引脚上提供。另外,每个通道还具有一个快速包络检波器,用于跟踪 RF 输入信号的包络并输出一个与信号的瞬时功率成正比的电压。如需降低功耗,则可停用该包络检波器。




应用

  • VSWR (电压驻波比) 监视器
  • MIMO 发送功率控制
  • 基站 PA 控制
  • 发送和接收增益控制
  • RF 仪表



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

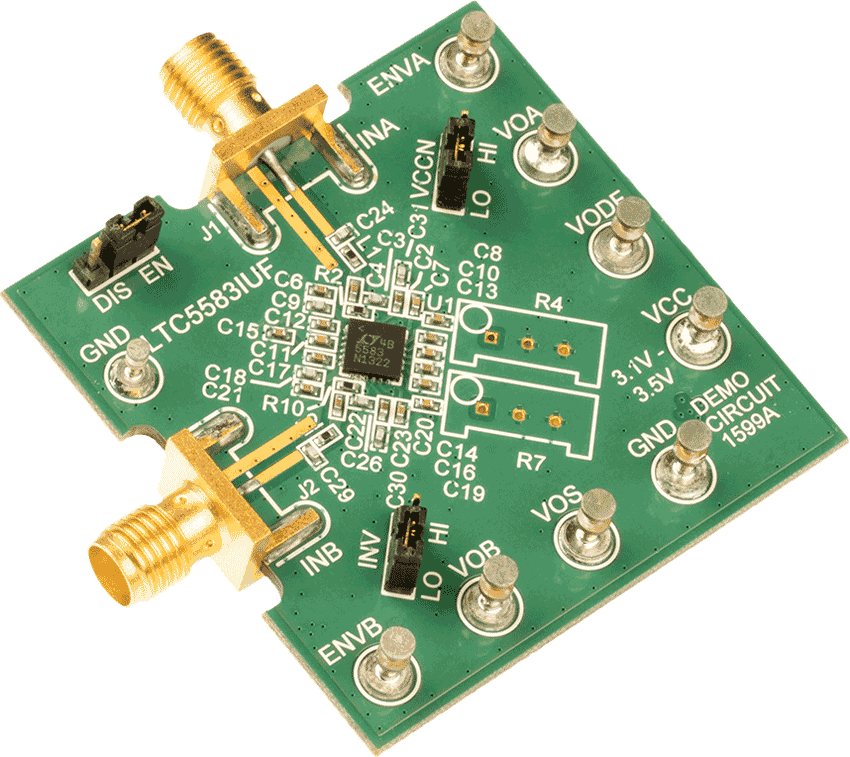

评估套件 (1)
