概览

优势和特点

  • 全差分输入和输出
  • 低噪声：1.5nV/√Hz RTI
  • 非常低的失真：
    • LTC6404-1 (2VP-P，10MHz): -91dBc
    • LTC6404-2 (2VP-P，10MHz): -96dBc
    • LTC6404-4 (2VP-P，10MHz): -101dBc
  • 闭环 -3dB 带宽：600MHz
  • 转换速率：1200V/μs (LTC6404-4)
  • 可调输出共模电压
  • 轨至轨输出摆幅
  • 输入范围扩展至地
  • 高输出电流：85mA (典型值)
  • DC 电压失调 <2mV (最大值)
  • 低功率停机
  •  纤巧型 3mm x 3mm x 0.75mm 16 引脚 QFN 封装



产品详情

LTC®6404 是一款 AC 精准、非常低噪声、低失真、全差分输入/输出放大器，专为3V、单电源操作而优化。

LTC6404-1 具有稳定的单位增益。LTC6404-2 专为大于或等于 2V/V 的闭环增益而设计。LTC6404-4 则专为大于或等于 4V/V 的闭环增益而设计。LTC6404 的闭环带宽从 DC 延伸至 600MHz。除了标准的未滤波输出 (OUT+ 和 OUT–) 之外，LTC6404 还具有一个内置 88.5MHz 差分单极点低通滤波器和一对增设的滤波输出 (OUTF+ 和 OUTF–)。一个 1.5nV/√Hz  的输入参考电压噪声使得 LTC6404 能够在采用相同工作电源电压的情况下驱动先进的 16 位/18 位 ADC，从而节省了系统成本和功率。对 LTC6404 进行了特性分析，其性能在低至 2.7V 的电源电压条件下得以保持，并能在电源电压高达 5.25V 的条件下正常运作。该器件的吸收电流仅为 27.3mA，且具有一种硬件停机功能，该功能可以把电流消耗降低至 250μA。

LTC6404 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装，且工作温度范围为-40℃至 125℃。




应用

  • 差分输入 A/D 转换器驱动器
  • 单端至差分转换/放大
  • 共模电平变换
  • 低电压、低噪声、信号处理



产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

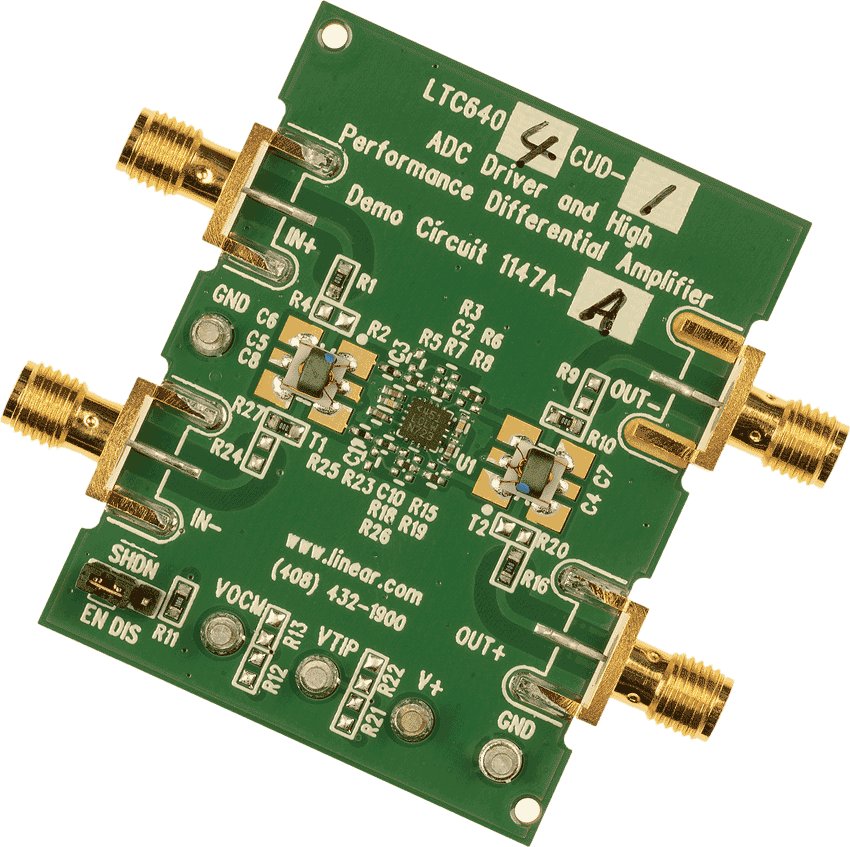

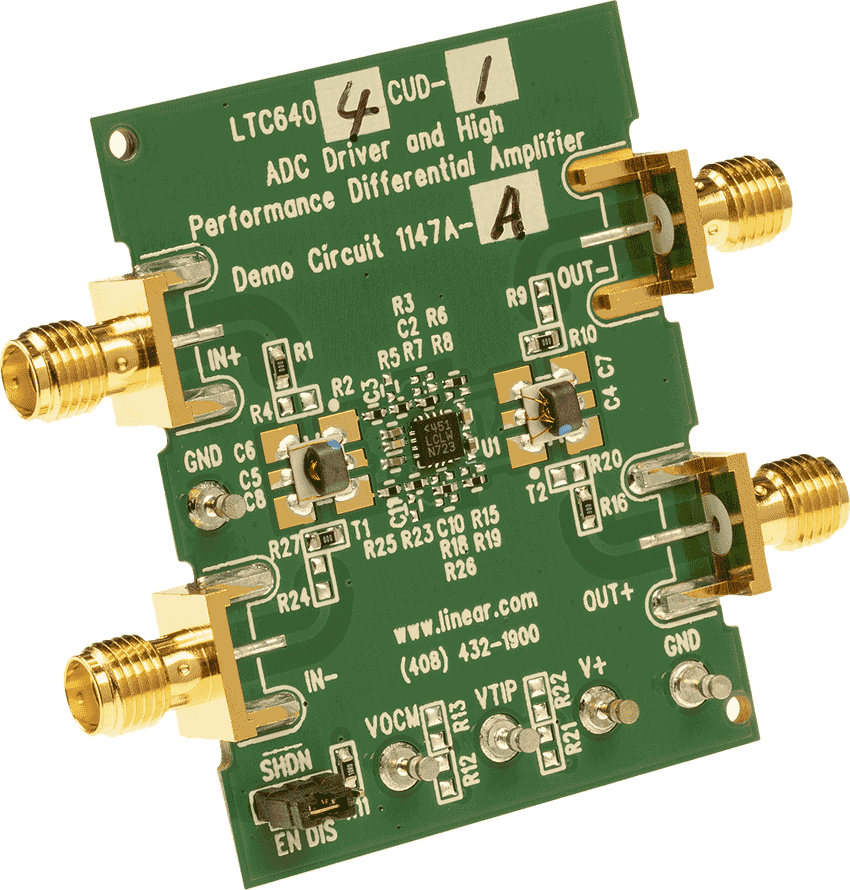

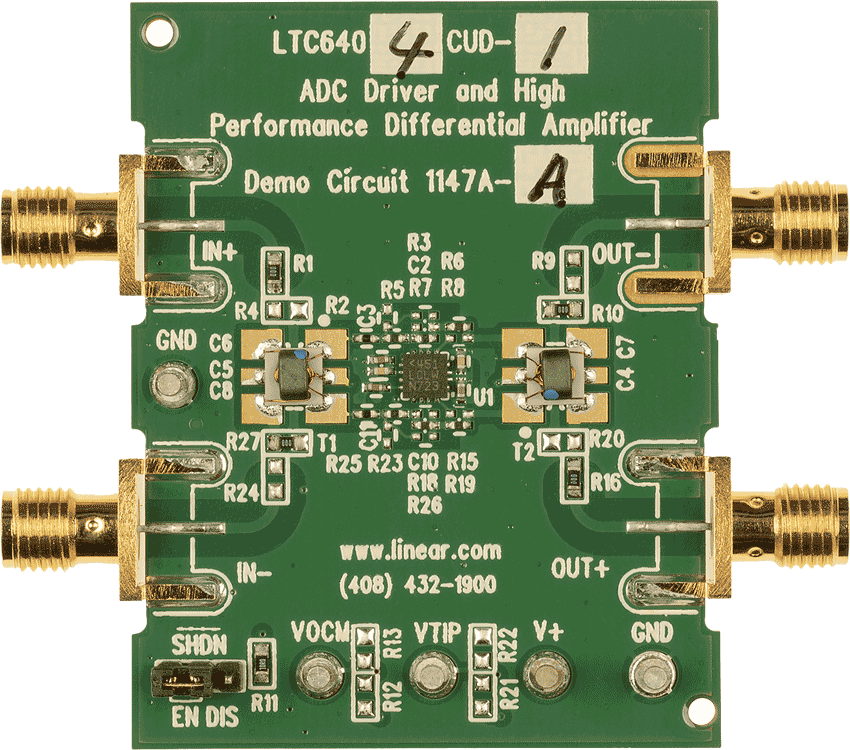

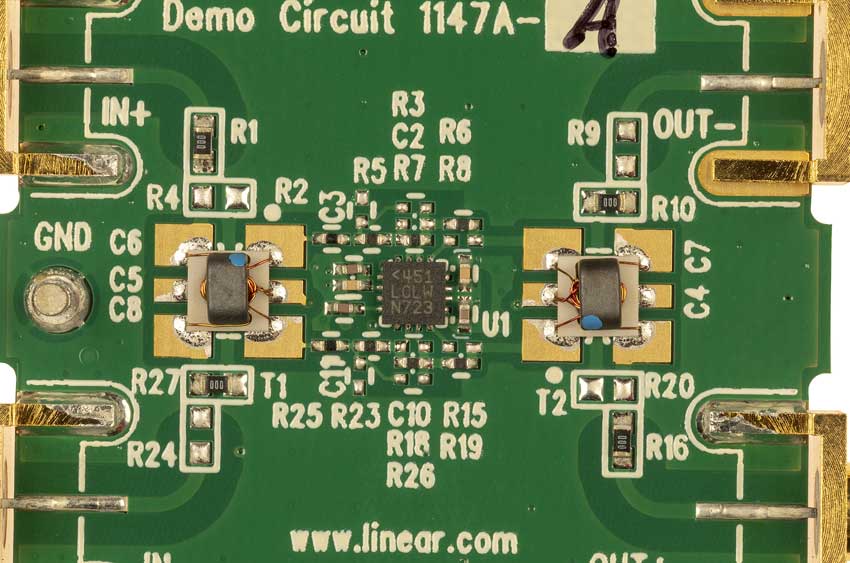

评估套件 (7)

参考资料

  • 查看全部 (11)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (3)
  • 解决方案通报和手册 (1)
  • 产品选择卡 (1)
  • 设计笔记 (1)
  • 技术文章 (3)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    LTspice

    LTspice仿真

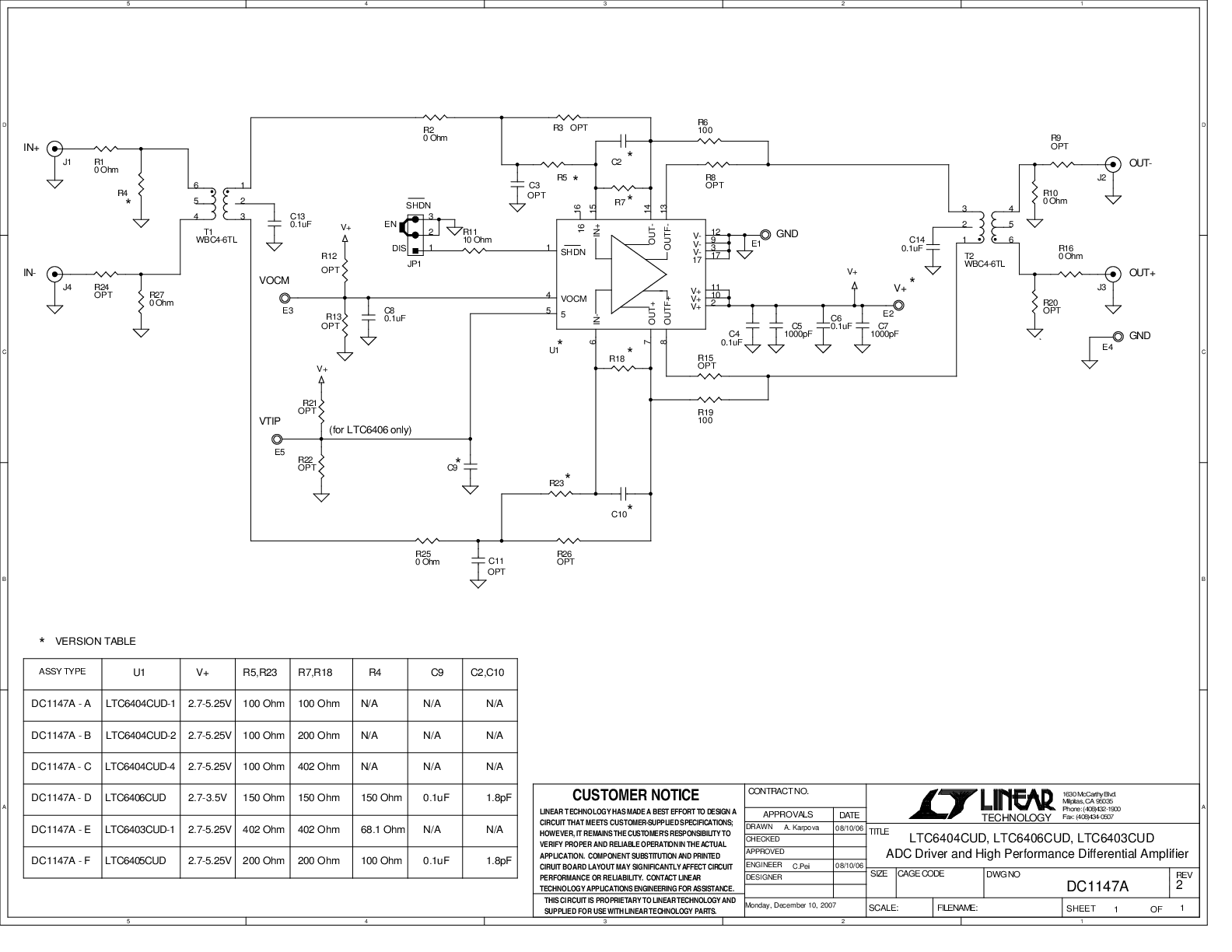

    LTC6404-1 Demo Circuit - Impedance Matching & Noise Measurements for Fully Differential Amplifiers
