LTC5584

具 IIP2 和 DC 偏移控制功能的 30MHz 至 1.4GHz I/Q 解调器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 530MHz 或更高的 I/Q 带宽
  • 高 IIP3：31dBm (在 450MHz)，28dBm (在 900MHz)

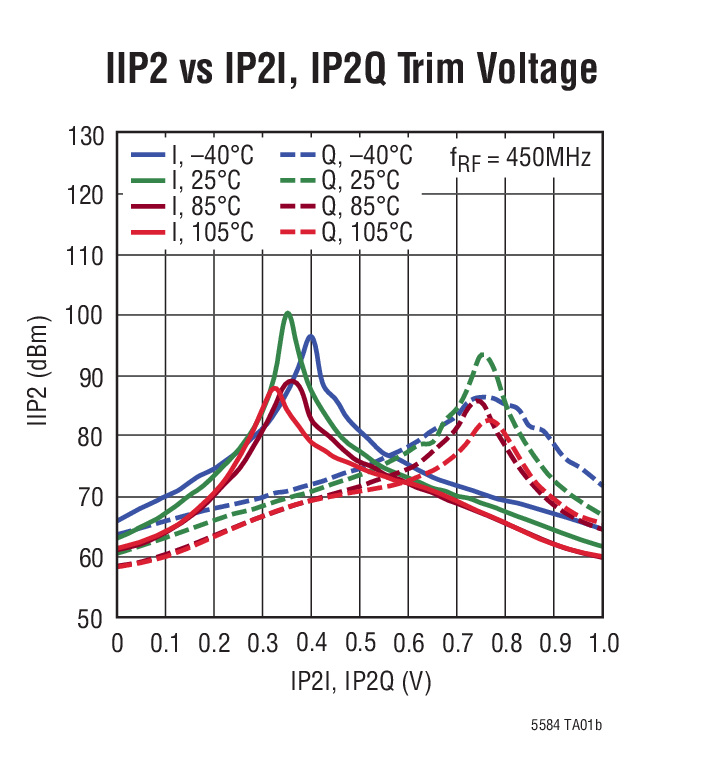

  • 高 IIP2：70dBm (在 450MHz)，65dBm (在 900MHz)
  • 用户可调 IIP2 至 >80dBm
  • 用户可调整 DC 偏移零点
  • 高输入 P1dB：
    • 13.1dBm (在 900MHz)
  • 镜频抑制：
    • 45dB (在 900MHz)
  • 噪声指数：
    • 9.9dB (在 450MHz)
    • 10dB (在 900MHz)
  • 转换增益：
    •  5.4dB (在 450MHz)
    • 5.7dB (在 900MHz)
  • 停机模式
  • 工作温度范围 (TC)：–40℃ 至 105℃

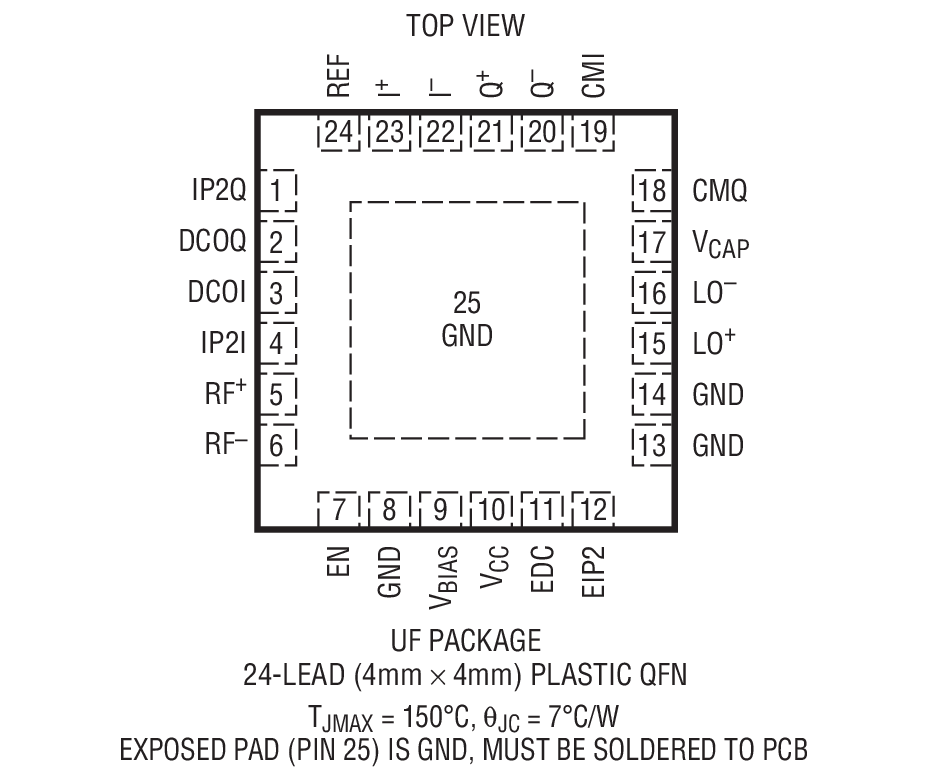

  • 24 引脚 4mm x 4mm QFN 封装
更多细节
show more Icon

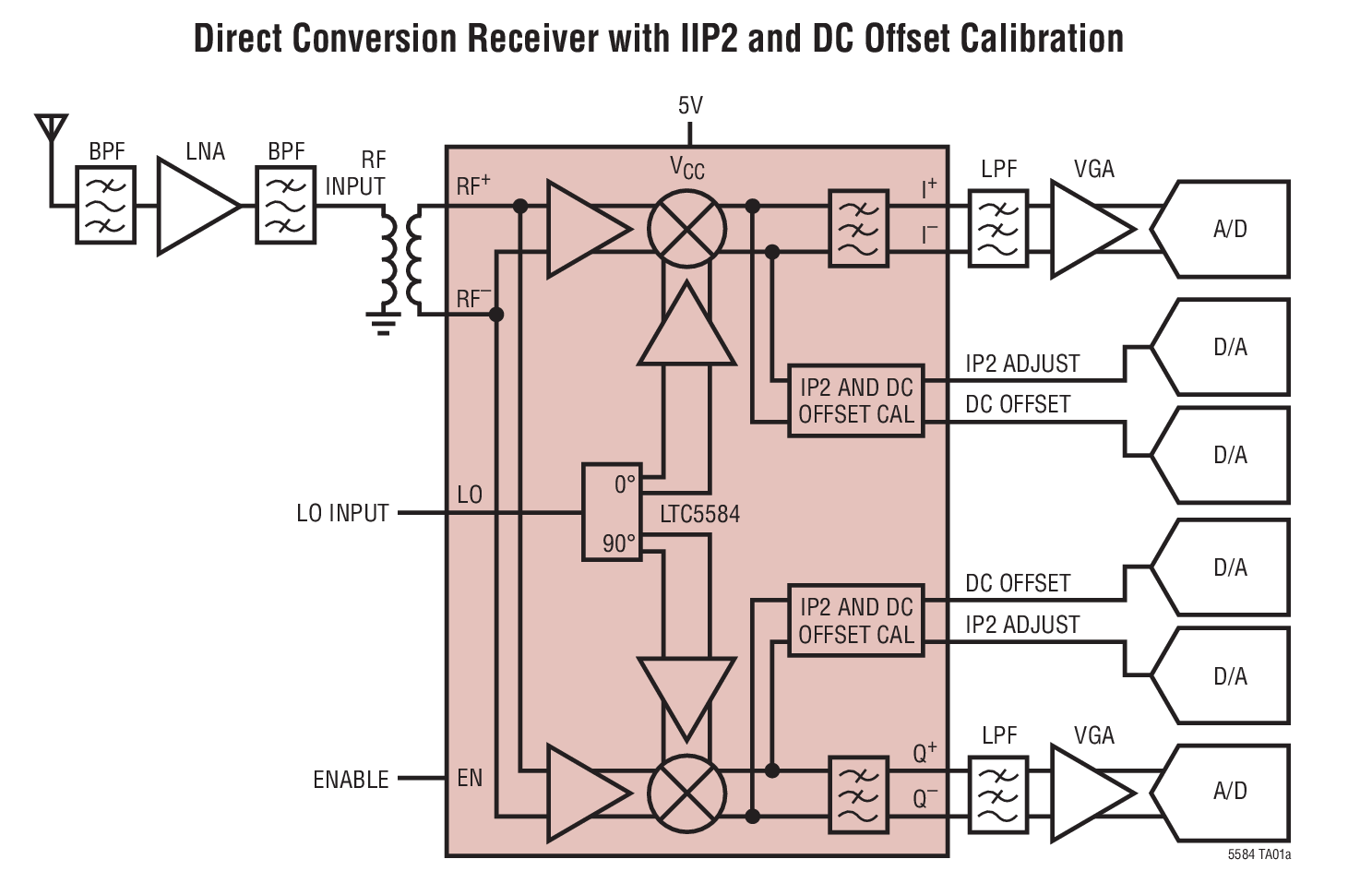

LTC®5584 是一款直接转换正交解调器，专为 30MHz 至 1.4GHz 频率范围内的高线性度接收器应用而优化。该器件也可在 10MHz 至 30MHz 以及 1.4GHz 至 2GHz 的频率范围内使用，而性能则有所降低。它适合于那些将一个 RF 信号直接转换为具 530MHz 或更高带宽的I 和 Q 基带信号的通信接收机。LTC5584 内置平衡 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交移相器。此外，LTC5584 还提供了 4 个用于 IIP2 和 DC 偏移校正的模拟控制电压接口引脚，从而极大地简化了系统校准。

LTC5584 的高线性度可为接收机提供出色的无杂散动态范围。这款直接转换解调器能免除增设中频 (IF) 信号处理的需要以及对应的镜频滤波与 IF 滤波要求。这些 I/Q 输出可直接连接至通道选择滤波器 (LPF) 或基带放大器。


Applications

  • LTE / W-CDMA / TD-SCDMA 基站接收机
  • 宽带 DPD 接收机
  • 点对点宽带无线电设备
  • 高线性度直接转换 I/Q 接收机
  • 镜频抑制接收机
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC5584

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/23/2012
英文

LTC5584: 30MHz to 1.4GHz IQ Demodulator with IIP2 and DC Offset Control Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 06/07/2012
日文

LTC5584: IIP2とDCオフセットを制御する30MHz～1.4GHzのIQ復調器 データシート

打开PDF文件

redirect
3.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 04/24/2012
英文
DC1670A - Demo Manual redirect icon

471.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R550 Reliability Data redirect icon

80.78 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

新闻 1

具 IIP2 优化及 DC 偏移消除功能的30MHz 至 1.4GHz 宽带 I/Q 解调器可改善零中频接收器性能

产品选型卡 1

Ultra-Wideband, High Linearity I/Q Demodulators

视频

1

Thumbnail Image

视频

2017-09-18

Optimizing the Performance of Wideband Zero-IF Receivers

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC5584IUF#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC5584IUF#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

标准高速模数转换器1
LTC2158-14
popup image
Cart

不推荐用于新设计

双通道、14 位、310Msps ADC

全差分放大器2
LTC6409
popup image
Cart

推荐新设计使用

10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器

LT6604-10
popup image
Cart

推荐新设计使用

双通道、非常低噪声、差分放大器和 10MHz 低通滤波器

小数N分频PLL1
LTC6948
popup image
Cart

最后购买期限

具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器

增益模块1
LTC6431-20
popup image
Cart

推荐新设计使用

20dB 增益部件，50Ω IF 放大器

评估套件 1

reference details image

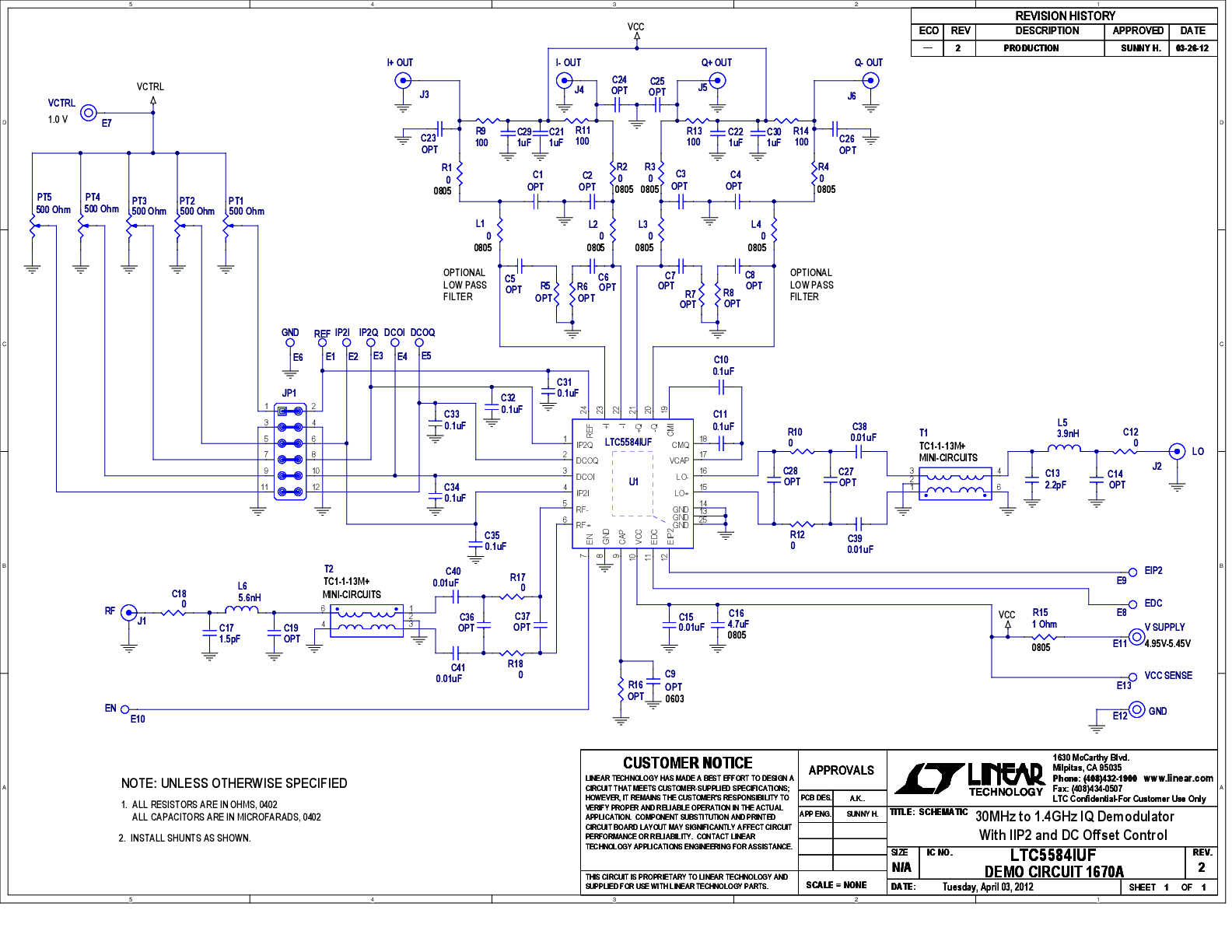

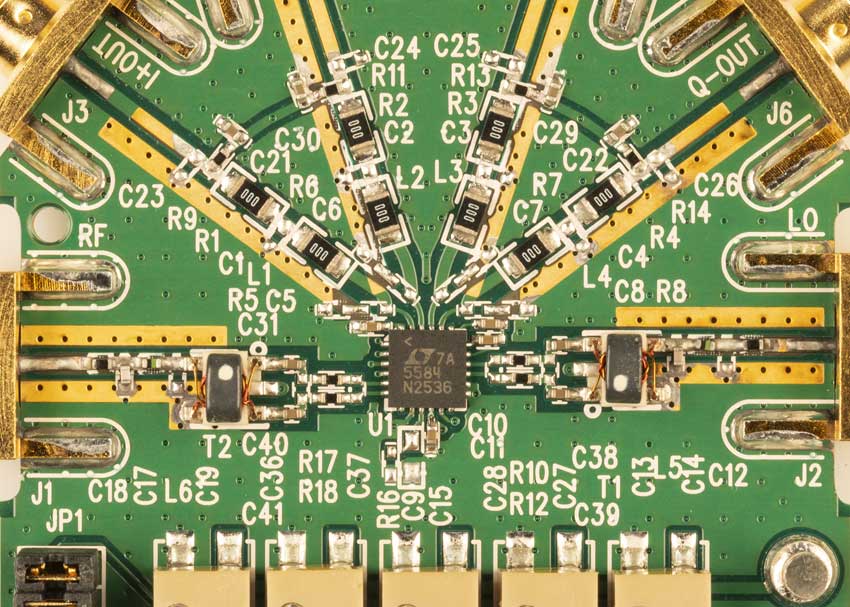

DC1670A

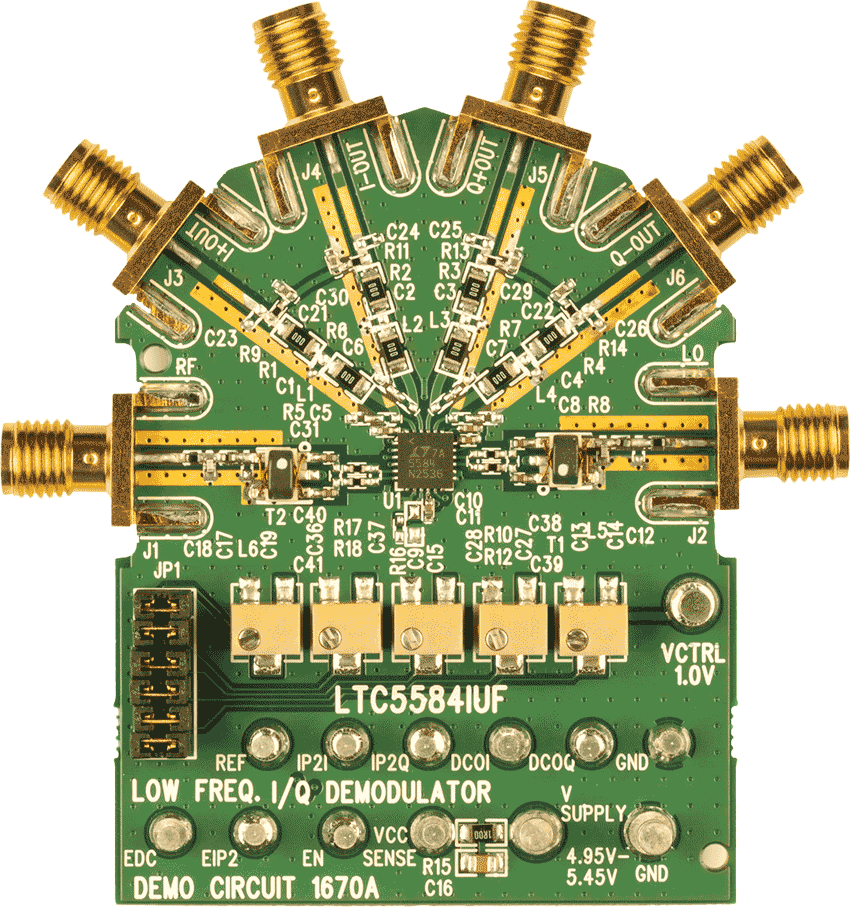

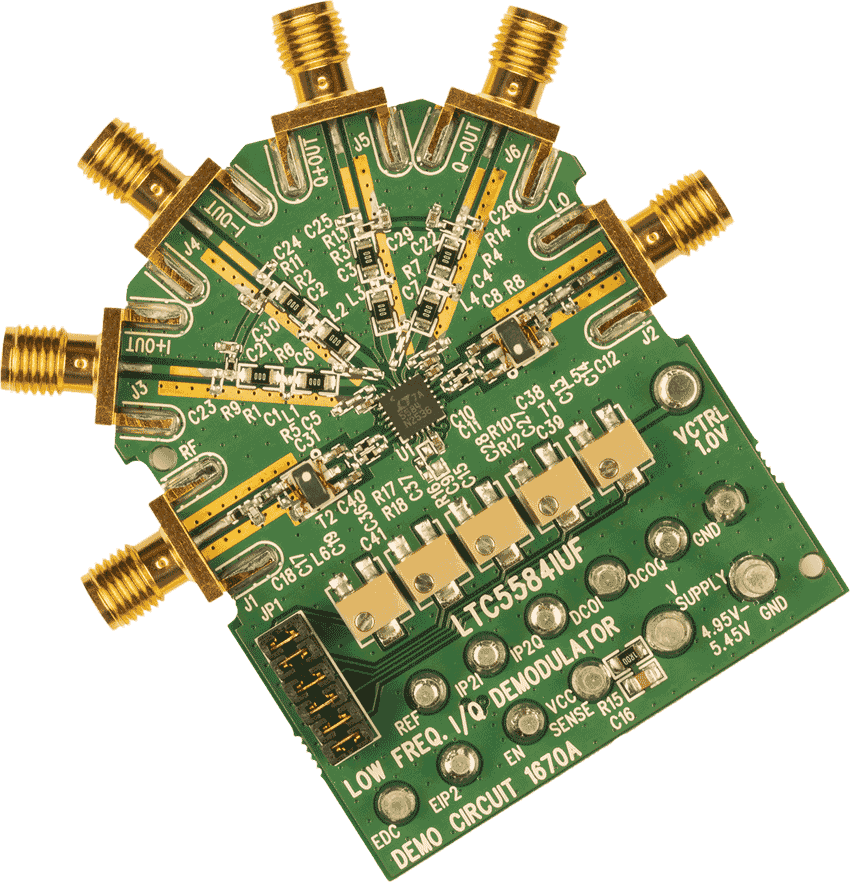

LTC5584 |具有IIP2和直流偏置控制的30MHz至1.4GHz IQ解调器的演示板

评估套件1

evaluation kit item images

DC1670A

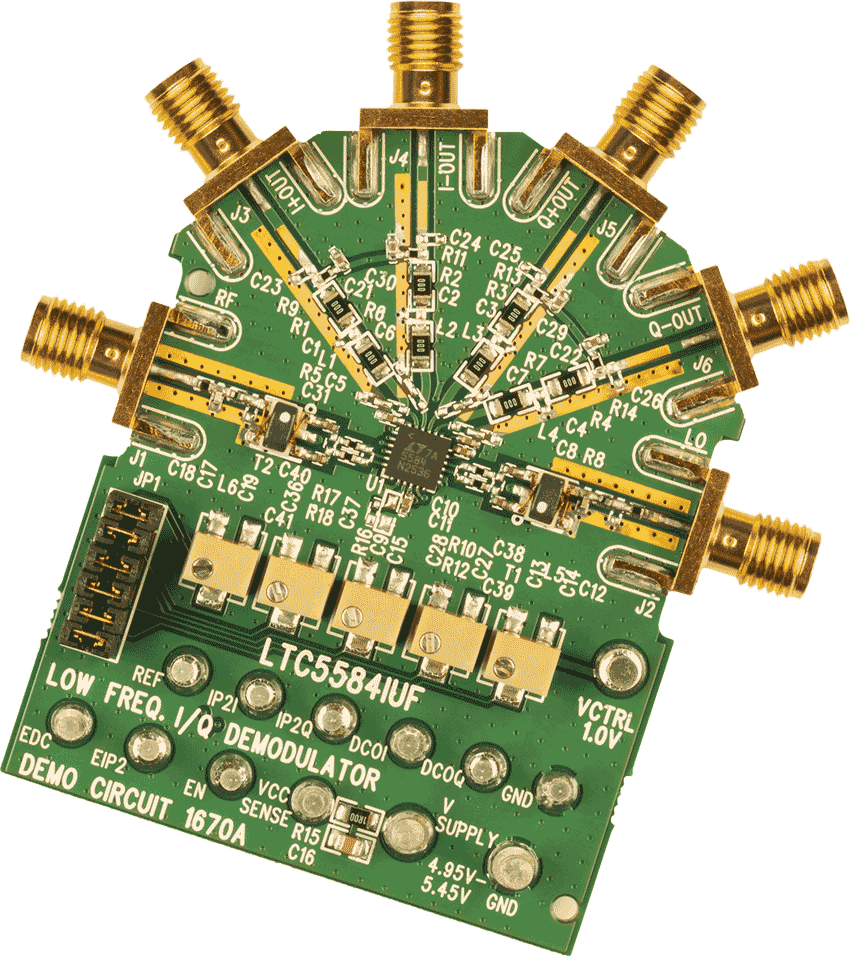

LTC5584 |具有IIP2和直流偏置控制的30MHz至1.4GHz IQ解调器的演示板
