概览

优势和特点

  • 宽工作 VIN 范围:高达 60V
  • 坚固型架构可耐受 80V VIN 瞬变
  • 强大的 1.85Ω 驱动器下拉电阻 (采用 6V 电源)
  • 强大的 1.1A 峰值电流驱动器上拉电流 (采用 6V 电源)
  • 7ns 下降时间驱动 1000pF 负载
  • 10ns 上升时间驱动 1000pF 负载
  • 可驱动标准门限 MOSFET
  • 具迟滞的 TTL/CMOS 兼容型输入
  • 输入门限独立于电源
  • 欠压闭锁
  • 扁平 (高度仅 1mm) 的 SOT-23 (ThinSOT) 封装和耐热性能增强型 8 引脚 MSOP 封装

产品详情

LTC®4440-5 是一款高频、高端 N 沟道 MOSFET 栅极驱动器,专为在 VIN 高达 60V 的应用中运作而设计。而且,LTC4440-5 还能安全承受 80V VIN 瞬变并在此瞬变过程中继续运行。强大的驱动器能力可降低具高栅极电容 MOSFET 中的开关损耗。LTC4440-5 的上拉电路具有 1.1A 的峰值输出电流,而其下拉电路则具有 1.85Ω 的输出阻抗。

LTC4440-5 具有独立于电源的 TTL/CMOS 兼容型输入门限和 350mV 迟滞。输入逻辑信号在内部被电平移位至自举电源,此电源可以在高出地电位达 95V 的电压条件下运行。

LTC4440-5 专为驱动 (5V) 逻辑电平 FET 而设计,并且包含一个欠压闭锁电路,此电路在被启动时将停用外部 MOSFET。

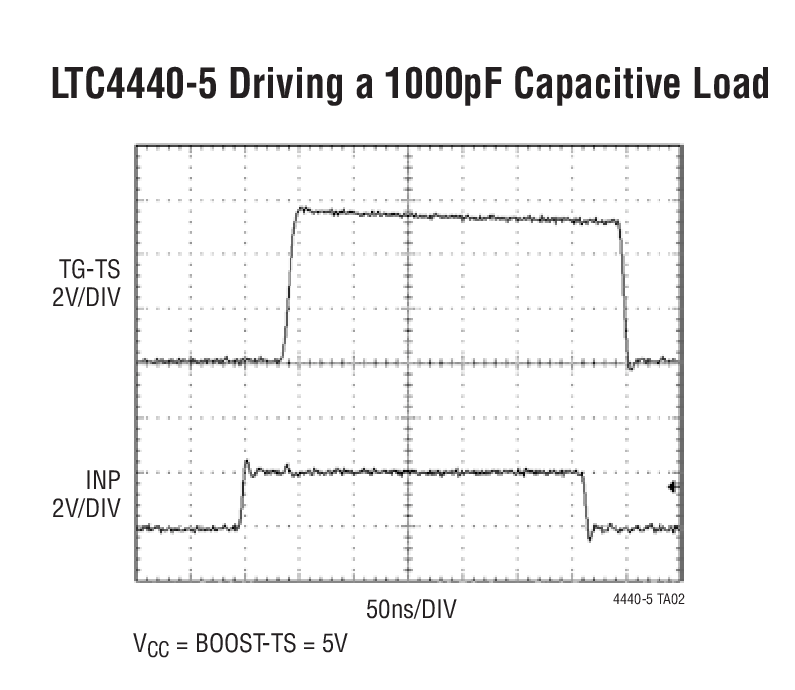

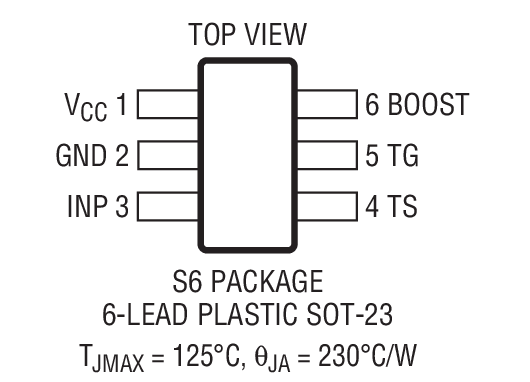

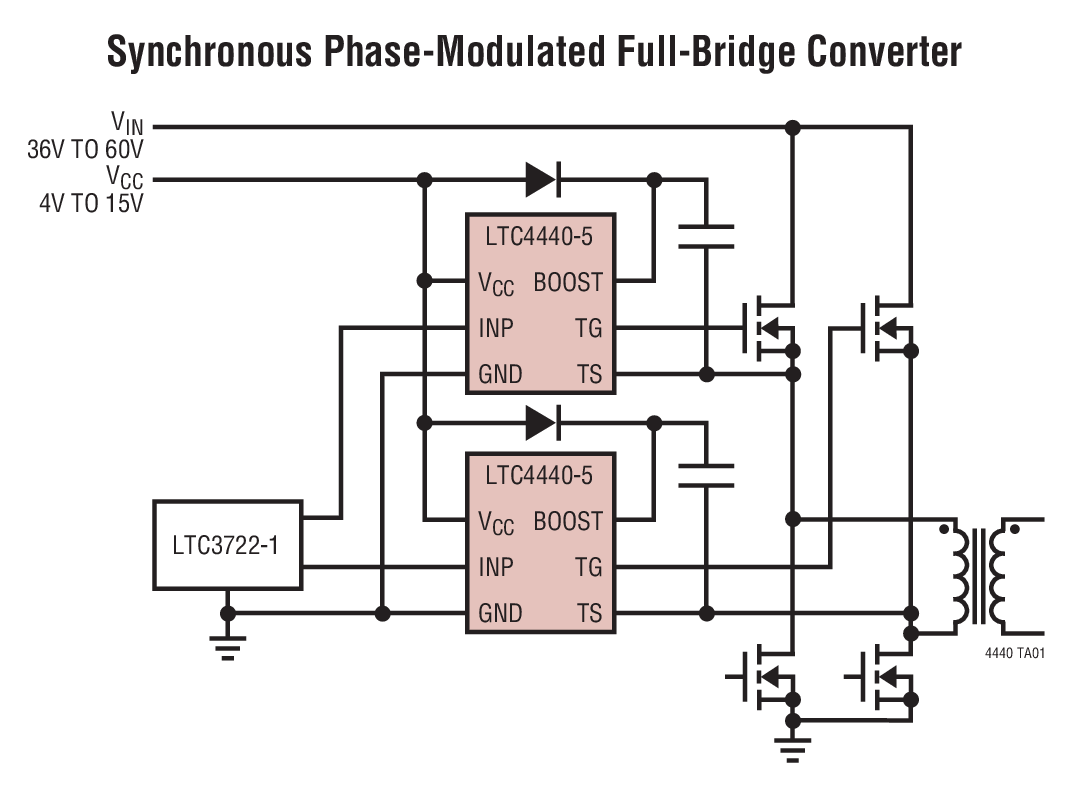

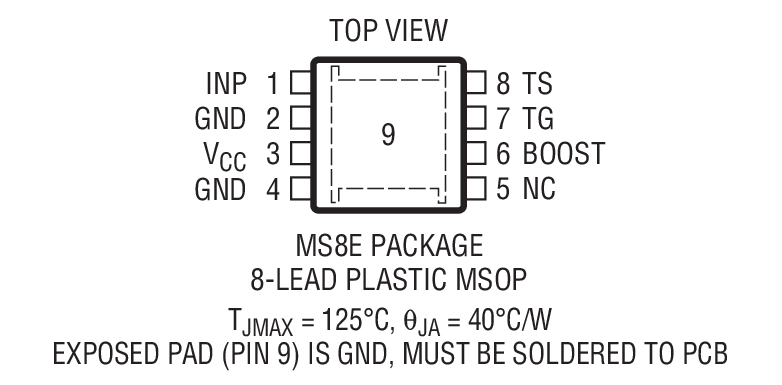

LTC4440-5 采用扁平 (高度仅 1mm) SOT-23 封装或耐热性能增强型 8 引脚 MSOP 封装。


参数
LTC4440-5 LTC4440A-5 LTC4440
最大工作 TS 60V 80V 80V
绝对最大 TS 80V 100V 100V
MOSFET 栅极驱动器 4V 至 15V 4V 至 15V 8V 至 15V
VCC UV+ 3.2V 3.2V 6.3V
VCC UV- 3.04V 3.04V 6.0V

应用

  • 电信电源系统
  • 分布式电源架构
  • 服务器电源
  • 高密度电源模块
  • 通用型低端驱动器
