概览

优势和特点

  • 采用端接技术的锂离子/聚合物电池充电器
  • 宽充电输入电压范围：4.5V 至 35V
  • 高效同步操作
  • 16 位数字遥测系统可监控 VBAT、IBAT、RBAT、TBAT、TDIE、VIN、IIN、VOUT
  • 可为 1-8 节锂离子/聚合物电池充电
  • 输入欠压充电电流限制环路
  • 适用于太阳能板输入的输入 MPPT
  • 输入电流限制优先处理系统负载输出
  • 低损耗 PowerPath™
  • 电量耗尽或缺少电池时可实现即时启动
  • JEITA 温控充电
  • 引脚与 LiFePO4 和 SLA 版本兼容

产品详情

LTC4162-L 是高级单片同步降压开关电池充电器和 PowerPath™ 管理器，可无缝管理输入源（例如墙式适配器、背板、太阳能板等）与可再充电锂离子/聚合物电池之间的配电。

高分辨率测量系统提供有关电路电压、电流、电池电阻和温度的广泛遥测信息，这些信息都可以通过 I2C 端口读回。还可以使用 I2C 端口配置许多充电参数，包括充电电压和电流、端接算法和许多系统状态警报。

LTC4162-L 可以为 1 到 8 节电池组成的锂离子电池组充电，充电电流高达 3.2A。

电源路径拓扑可以从电池解耦输出电压，从而让便携式产品在电池电压极低的条件下即时启动。

LTC4162-L 采用热法增强的 28 引脚 4mm × 5mm × 0.75mm QFN 表面安装式封装。

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

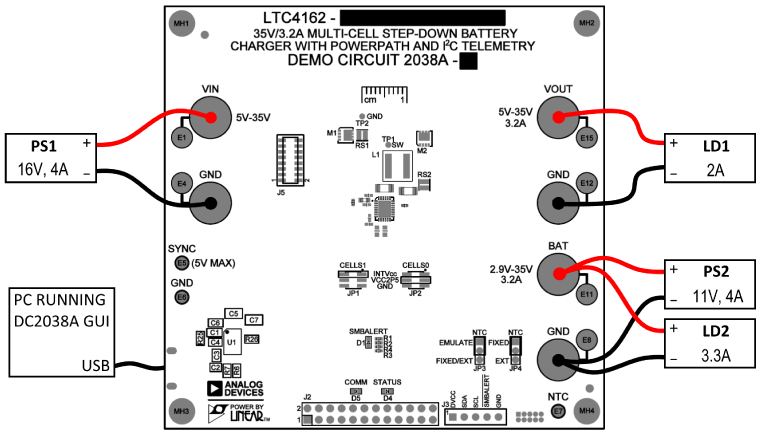

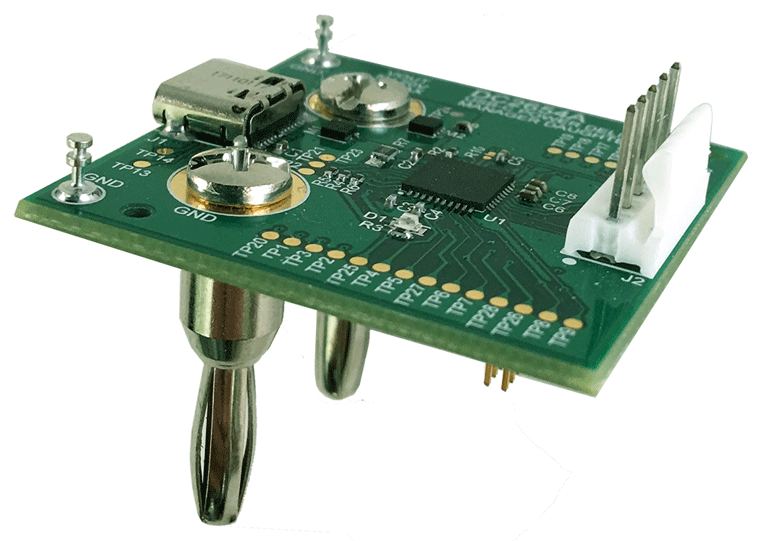

评估套件 (2)

参考资料

  • 查看全部 (5)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 应用笔记 (1)
  • 技术文章 (2)
    • Document Type

    工具及仿真模型

    软件开发工具包（SDK）

    设计工具

    XLSM
    173.25 K
    NTC Calculator

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC4162EUFD-L40#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L40#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L40M#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L40M#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L41#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L41#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L41M#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L41M#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L42#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L42#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L42M#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-L42M#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-LAD#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-LAD#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-LADM#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162EUFD-LADM#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L40#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L40#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L40M#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L40M#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L41#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L41#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L41M#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L41M#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L42#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L42#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L42M#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-L42M#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-LAD#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-LAD#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-LADM#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC4162IUFD-LADM#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    Wafer Fabrication Data R575 Reliability Data
