LTC4125

5W AutoResonant 无线功率发送器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 单片式 5W 无线功率发送器
  • AutoResonant™ 开关频率可针对谐振电容和发送线圈电感进行自适应调节
  • 发送功率可根据接收器负载自动地调节
  • 输入电压范围：3V 至 5.5V
  • 集成型 100mΩ 全桥开关
  • 多种异物检测方法
  • 可编程平均输入电流限值和监视器
  • 用于系统 / 组件适宜温度功率传输的 NTC 输入
  • 宽工作开关频率范围：50kHz 至 250kHz
  • 耐热性能增强型 4mm x 5mm QFN 20 引脚封装

更多细节
show more Icon

LTC®4125 是一款简单和高性能的单片式全桥谐振驱动器，其能够把超过 5W 的功率以无线的方式输送至一个正确调谐的接收器。该器件可控制流入串接式发送线圈 LC 网络中的电流，以设计一种简单、安全和多用途的无线功率发送器。

LTC4125 可自动地调节其驱动频率以与 LC 网络谐振频率相匹配。这种 AutoResonant 开关切换使得器件能够采用一个低电压输入电源 (3V 至 5.5V) 把最大的功率输送至一个调谐式接收器。为优化系统效率，LTC4125 采用了一种周期性的发送功率搜索，并根据接收器负载要求来调节传输功率。该器件在故障情况下或检测到某种异物时停止输送功率。

另外，LTC4125 还包括一个可编程最大平均输入电流限值和一个 NTC 输入以作为一种用于提供异物和过载保护的附加方法。LTC4125 采用 20 引脚扁平 (0.75mm) 4mm x 5mm QFN 封装。



Applications

  • 密封和 / 或电气绝缘设备
  • 军用传感器和设备
  • 医疗设备
  • 工业手持式设备
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4125

文档

19
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 技术文章
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/25/2015
英文

LTC4125: 5W AutoResonant Wireless Power Transmitter Data Sheet

打开PDF文件

redirect
448.00K
download

下载 PDF

PDF Vector

PDF

更新 02/01/2017
日文

LTC4125: 5W AutoResonantワイヤレス・パワー・トランスミッタ データシート

打开PDF文件

redirect
882.00K
download

下载 PDF

用户手册

4

PDF Vector

PDF

更新 03/09/2016
英文
DC2386A - Demo Manual redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 11/25/2019
英文
DC2770A-A Demo Manual redirect icon

1.16 M

download

下载 PDF

PDF Vector

PDF

更新 11/25/2019
英文
DC2770A-B Demo Manual redirect icon

1.16 M

download

下载 PDF

PDF Vector

PDF

更新 12/06/2019
英文
DC2554A-A-KIT/DC2554A-B-KIT - Demo Manual redirect icon

853.87 K

download

下载 PDF

技术文章

13

PDF Vector

PDF

更新 06/05/2017
中文
IoT 可以使用 WPT redirect icon

0.00M

download

下载 PDF

PDF Vector

HTML

更新 12/18/2018
英文
Monolithic Full Bridge Autoresonant Transmitter IC Simplifies Wireless Battery Charger Design redirect icon

PDF Vector

HTML

更新 12/18/2018
中文
单片式全桥AutoResonant发送器IC简化了无线电池充电器设计 redirect icon

PDF Vector

HTML

更新 12/18/2018
日文
ワイヤレス・バッテリ・チャージャの設計を簡素化するモノリシック・フル・ブリッジAutoResonantトランスミッタIC redirect icon

PDF Vector

HTML

更新 06/01/2019
英文
Wireless Power Transmission redirect icon

PDF Vector

HTML

更新 06/01/2019
中文
无线功率传输 redirect icon

PDF Vector

HTML

更新 06/01/2019
日文
ワイヤレス電力伝送の概要 redirect icon

PDF Vector

HTML

更新 01/01/2020
英文
Close the Loop Between Wireless Charger Receiver and Transmitter Without Digital Controllers redirect icon

PDF Vector

HTML

更新 01/01/2020
中文
在不使用数字控制器的情况下，闭合无线充电器接收器和发射器之间的控制环路 redirect icon

PDF Vector

HTML

更新 01/01/2020
日文
デジタル・コントローラを使わないワイヤレス・チャージャ・レシーバーとトランスミッタ間のクローズドループ制御 redirect icon

PDF Vector

HTML

更新 09/01/2019
英文
Complete, Efficient 100 mA Wireless Charging Solution with Optimum Power Transfer and Safety Features redirect icon

PDF Vector

HTML

更新 09/01/2019
中文
具有优化功率搜索和多种安全特性的完整高效的100 mA无线充电解决方案 redirect icon

PDF Vector

HTML

更新 09/01/2019
日文
最適な電力転送機能と安全機能を備えたフル機能内蔵の高効率100mAワイヤレス充電ソリューション redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 10
show more Icon

数据手册 1

LTC4125: 5W AutoResonant Wireless Power Transmitter Data Sheet

用户手册 4

DC2386A - Demo Manual
DC2770A-A Demo Manual
DC2770A-B Demo Manual
DC2554A-A-KIT/DC2554A-B-KIT - Demo Manual

技术文章 5

IoT 可以使用 WPT
单片式全桥AutoResonant发送器IC简化了无线电池充电器设计
无线功率传输
在不使用数字控制器的情况下，闭合无线充电器接收器和发射器之间的控制环路
具有优化功率搜索和多种安全特性的完整高效的100 mA无线充电解决方案

解决方案设计及宣传手册 1

Complete Wireless Charging

产品选型卡 1

Wireless Power Transfer ICs

新闻 1

5W AutoResonant 无线功率发送器提供异物检测功能并完善了凌力尔特的无线充电解决方案

视频

1

Thumbnail Image

视频

2017-09-18

5W Full Bridge AutoResonant Transmitter IC Simplify Wireless Power Design

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC4125EUFD#PBF 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4125EUFD#TRPBF 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4125IUFD#PBF 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4125IUFD#TRPBF 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

无线功率传输1
LTC4120
popup image
Cart

推荐新设计使用

无线功率接收器和 400mA 降压型电池充电器

评估套件 4

reference details image

DC2386A-B

采用LTC4125EUFD和LTC4120EUD的无线电力传输演示套件

zoom

DC2386A-B

采用LTC4125EUFD和LTC4120EUD的无线电力传输演示套件

download icon

下载

 print icon

打印
DC2386A-B
采用LTC4125EUFD和LTC4120EUD的无线电力传输演示套件
立即购买 更多内容

产品详情

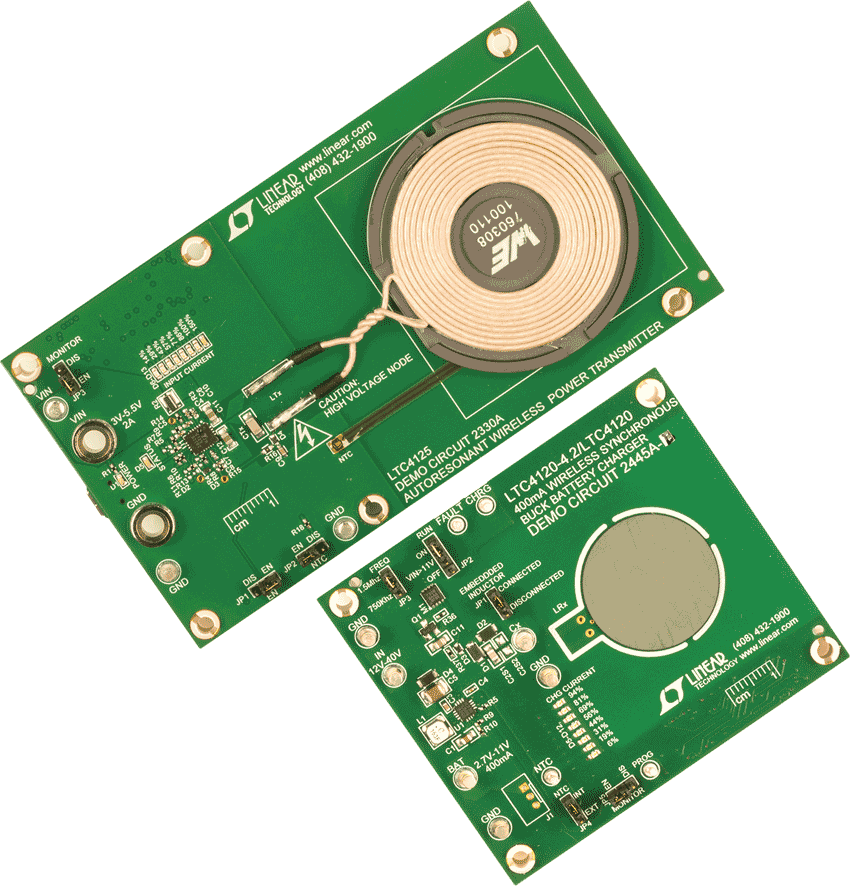

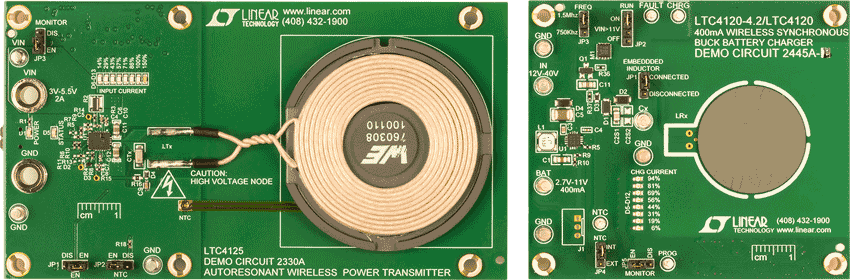

演示套件 DC2386A 包含 DC2330A LTC4125EUFD 演示板、DC2445A-A/DC2445A-B LTC4120EUD 演示板以及具有各种不同长度的支架。DC2330A 可以向接收板提供高达1.68W的功率，发射线圈和接收线圈之间的间距长达12mm。

资料

pdf icon

PDF

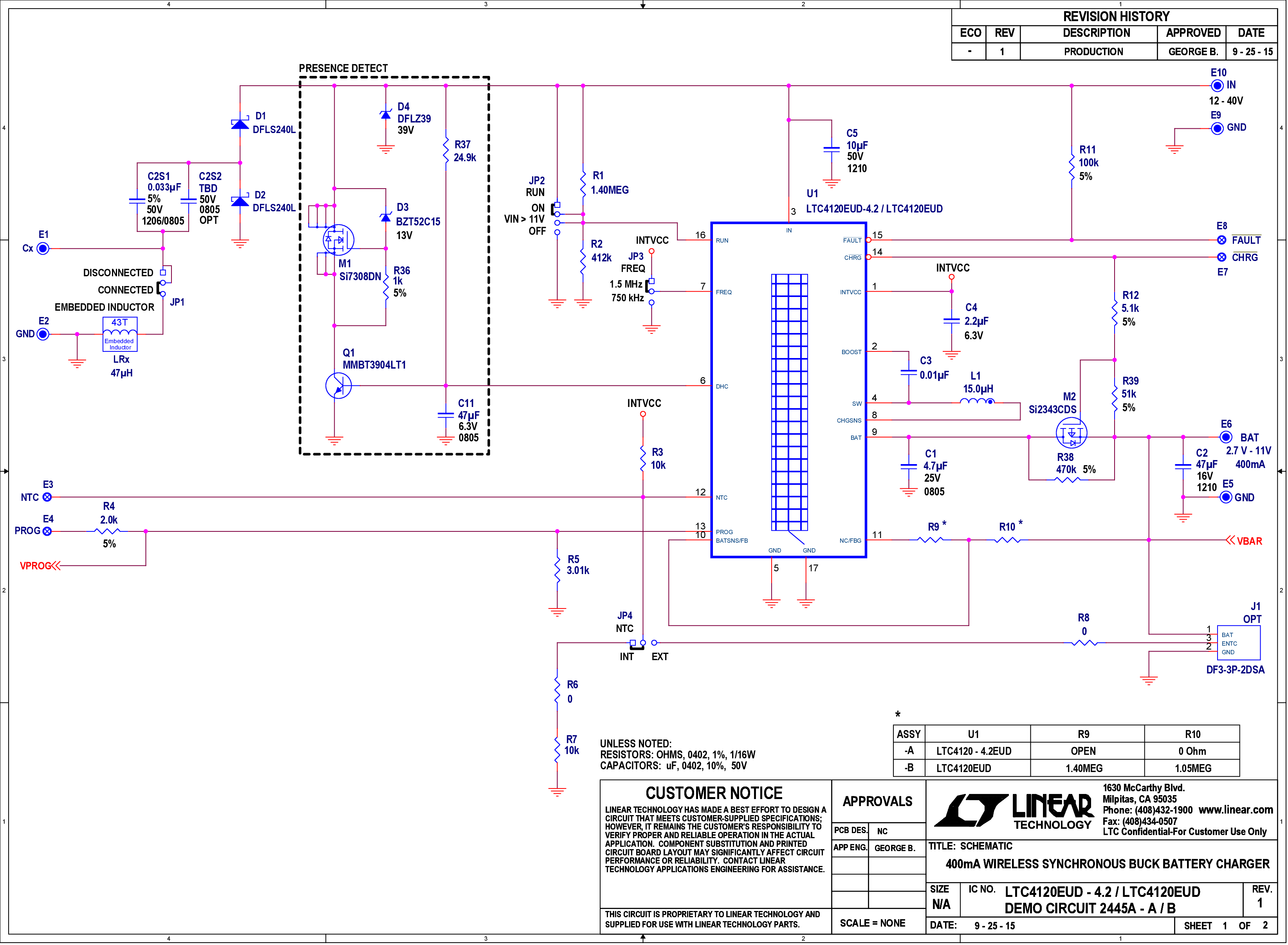

DC2445A - Schematic Download

115.00K

pdf icon

PDF

DC2386A - Demo Manual Download

1.00M

pdf icon

PDF

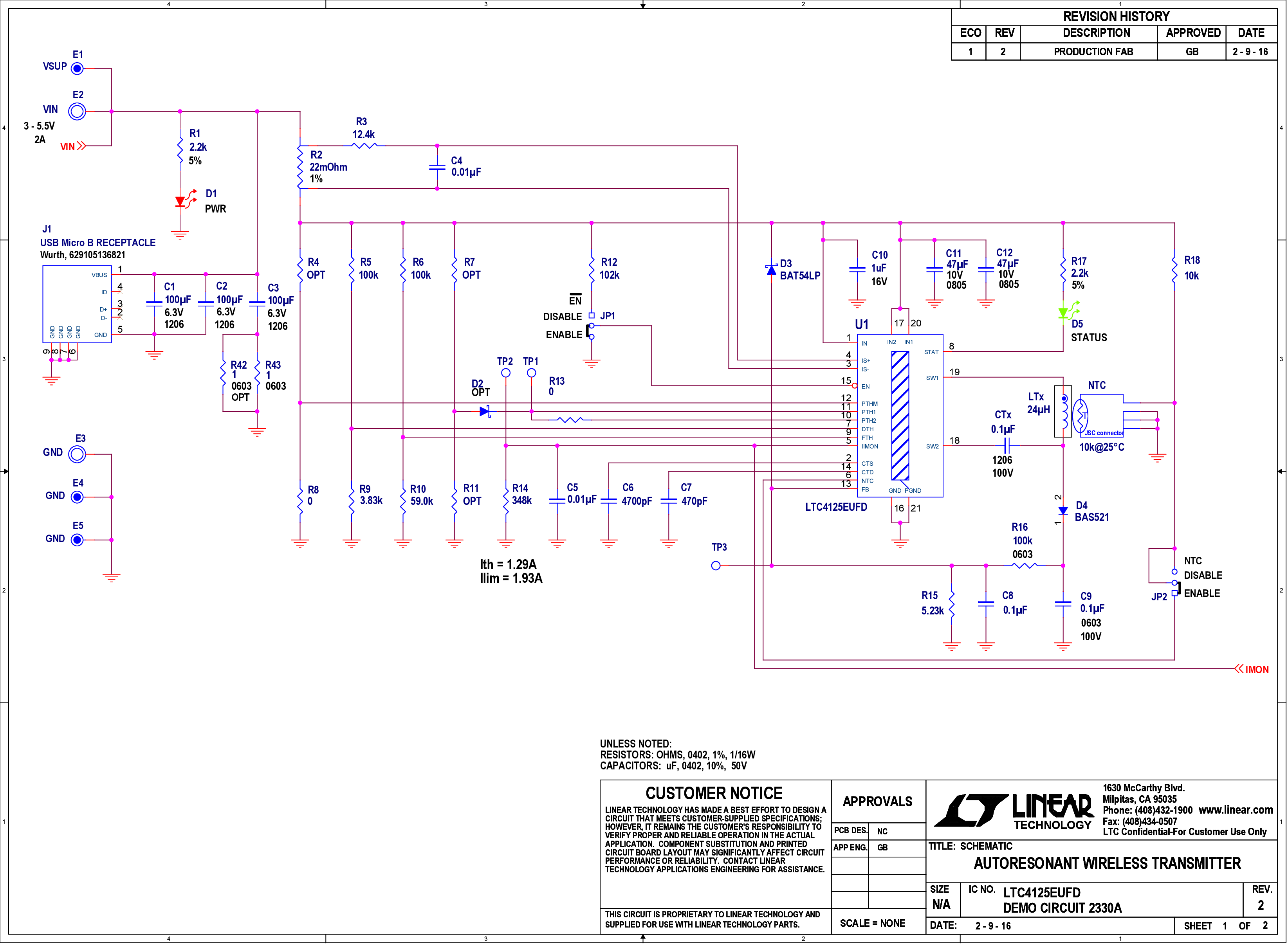

DC2330A - Schematic Download

111.00K

pdf icon

ZIP

DC2330A - Design Files Download

5.00M

pdf icon

ZIP

DC2445A - Design Files Download

4.55 M

更多 Arrow image
reference details image

DC2554A-KIT

650mA 无线电池充电器演示套件

zoom

DC2554A-KIT

650mA 无线电池充电器演示套件

download icon

下载

 print icon

打印
DC2554A-KIT
650mA 无线电池充电器演示套件
立即购买 更多内容

产品详情

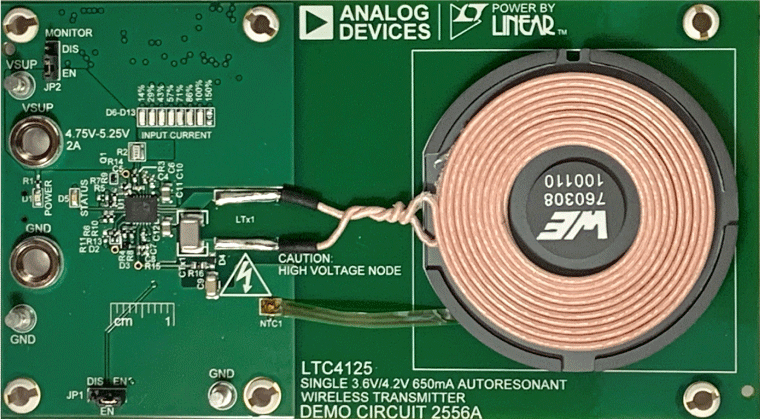

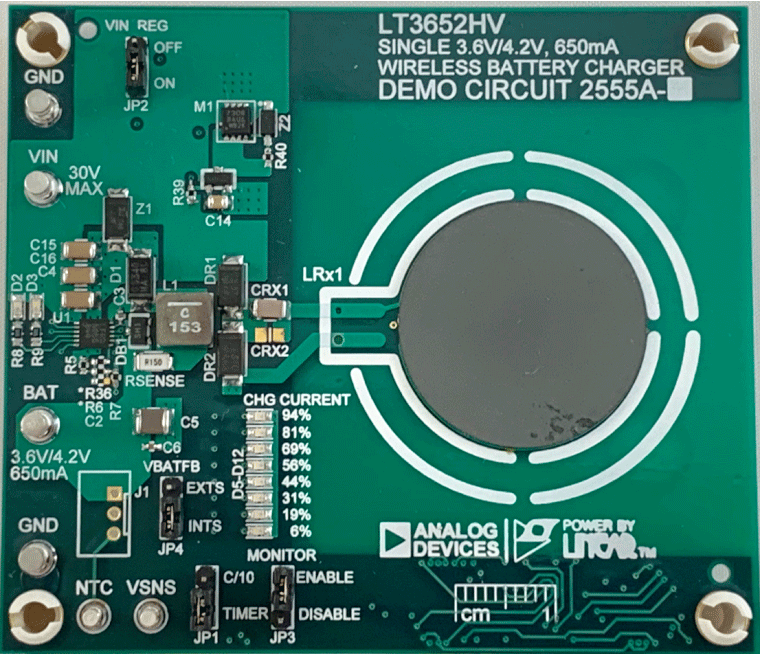

DC2554A-KIT 是包含 DC2556A 变送器（采用LTC4125）和 DC2555A-A/DC2555A-B 接收器（采用LT3652HV）的套件。DC2555A-A/DC2555A-B 接收器能够以高达 650mA 的电流为单节锂离子电池充电，发射线圈和接收线圈之间的空气间隙为3.0mm至12.0mm。DC2556A 变送器通过 LTC4125 支持较佳电源搜索和异物检测功能。
