LTC4078
量产具过压保护功能的双输入锂离子电池充电器
- 产品模型
- 6
产品详情
- 用于墙上适配器和 USB 输入的 22V 最大电压
- 可从墙上适配器和 USB 输入来为单节锂离子电池充电
- 自动输入电源检测和选择
- 可从墙上适配器输入提供高达 950mA 的可设置充电电流
- 用于墙上适配器和 USB 输入的过压闭锁
- 当没有电池接入时电池检测输入将停用充电器
- 无需外部 MOSFET、检测电阻器或隔离二极管
- 热调整功能实现了充电速率的较大化，而没有发生过热的风险
- 具 ±0.6% 准确度的预设充电电压
- 可设置充电电流终止
- 停机模式中具 40μA USB 暂停电流
- 充电状态输出
- 自动再充电
- 具无涓流充电功能版本 (LTC4078X)

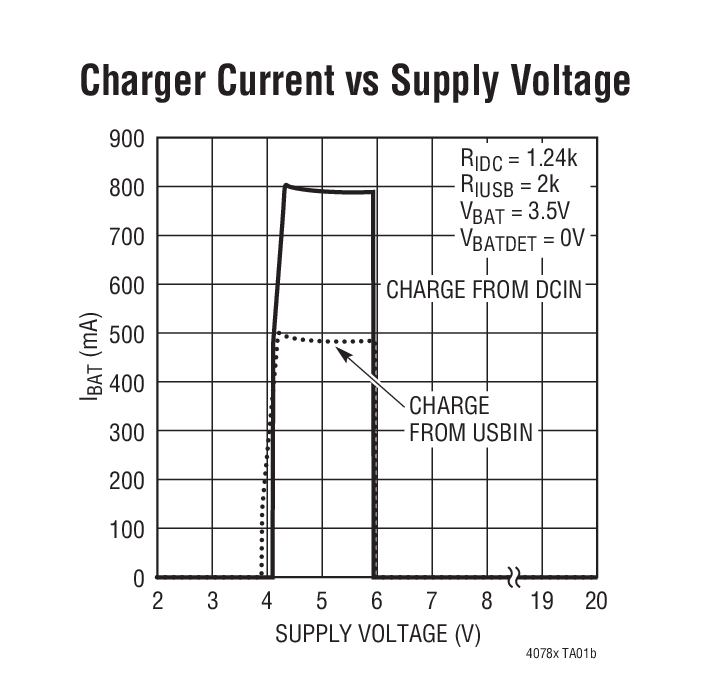

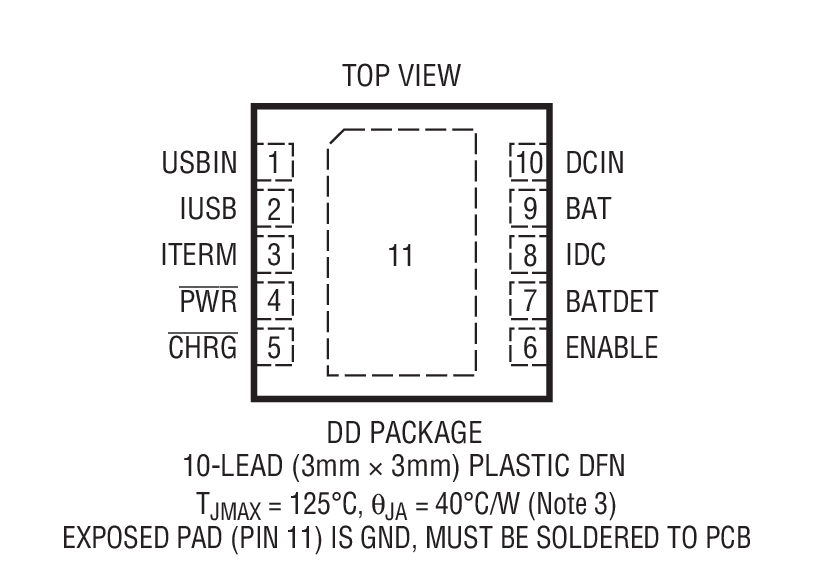

- 采用耐热增强型、扁平 (高度仅 0.75mm) 10 引脚 (3mm x 3mm) DFN 封装
LTC®4078/LTC4078X 是一款独立型线性充电器，可以从墙上适配器和 USB 输入对单节锂离子/锂聚合物电池进行充电。该充电器能够检测输入端上的电源，并自动选择适合的充电电源。
由于采用了内部 MOSFET 架构，因而充电操作无需使用外部检测电阻器或隔离二极管。尽管在所选电源超过了过压限值的情况下充电操作停止，但 LTC4078/LTC4078X 还是具有一个针对墙上适配器和 USB 输入的 22V 最大额定值。内部热反馈电路可调整电池充电电流，以便在大功率工作或高环境温度条件下保持恒定的芯片温度。浮动电压被固定于 4.2V，而充电电流则通过一个外部电阻器来设置。当充电电流在达到最终浮动电压之后降至编程终止门限以下时，LTC4078/LTC4078X 将终止充电周期。
其他特点包括电池接入检测、自动再充电、欠压闭锁、充电状态输出和用于指示墙上适配器或 USB 电源存在的“电源接入”状态输出。该器件采用扁平 (高度仅0.75mm) 3mm x 3mm 10 引脚 DFN 封装。
应用
- 蜂窝电话
- 手持式计算机
- 便携式 MP3 播放器
- 数码相机
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4078EDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC4078EDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC4078EDD-2#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC4078EDD-2#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC4078XEDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC4078XEDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
