LTC4070

量产

并联锂离子 / 锂聚合物电池充电器系统

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低工作电流 (450nA)
  • 在整个温度和并联电流范围内实现 1% 的浮置电压准确度
  • 50mA 最大内部并联电流 (采用外部 PFET 时可达 500mA)
  • 可通过引脚来选择的浮置电压：4.0V、4.1V、4.2V
  • 用于提供锂离子 / 锂聚合物电池保护的超低功率脉动 NTC 浮置电压调节
  • 适合于间歇、连续和非常低功率充电电源
  • 低和高电池状态输出
  • 简单的低电压负载断接应用
  • 耐热性能增强型、扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和 MSOP 封装



LTC®4070 实现了从非常低电流、间歇或连续充电电源对锂离子 / 锂聚合物电池的简单充电。450nA 至 50mA 的工作电流使得能够采用以前不能用的电源来充电。通过增设一个外部通路器件，可以将并联电流提升至 500mA。采用并联充电时，实现了堆叠电池高电压电池组的固有平衡。凭借其低工作电流，LTC4070 很适合于对能量收集应用中的薄膜电池进行充电，在此类应用中，充电电源有可能是间歇型或非常低功率型。LTC4070 的独特架构造就了一款极其简单的电池充电器解决方案；仅需一个外部电阻器。

LTC4070 提供了一个可通过引脚来选择的浮置电压，该浮置电压的准确度在整个工作温度和并联电流范围内达 1%。通过在 NTC 热敏电阻温度高于 40ºC 时自动降低电池浮置电压，该器件的集成化电池热适宜性调整器延长了电池的使用寿命。LTC4070 还提供了低和高电池状态输出。对于要求封装保护的应用，可参考 LTC4071。

该器件可提供两种耐热性能增强型封装、一种紧凑型扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和一种 8 引脚 MSOP 封装。




应用

  • 低功率锂离子 / 锂聚合物电池备份
  • 具备份的太阳能电源系统
  • 存储器备份
  • 嵌入式汽车
  • 薄膜电池
  • 能量收集
LTC4070
并联锂离子 / 锂聚合物电池充电器系统

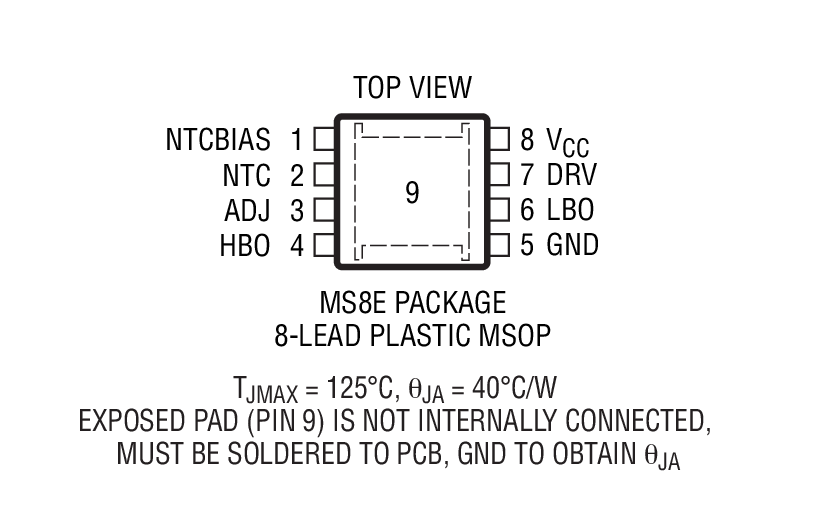

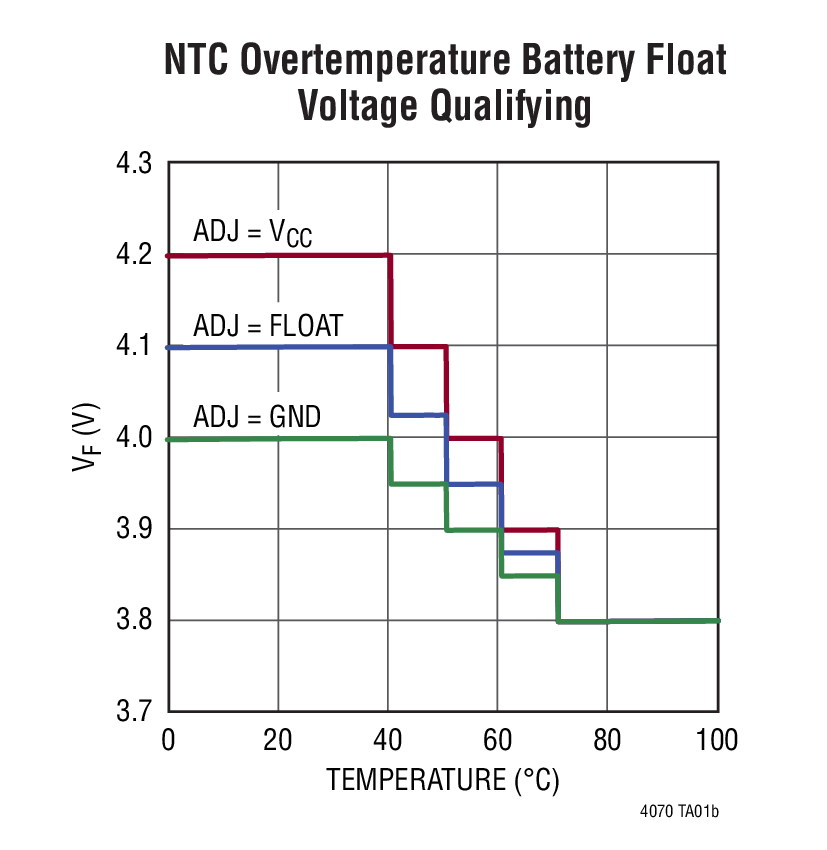

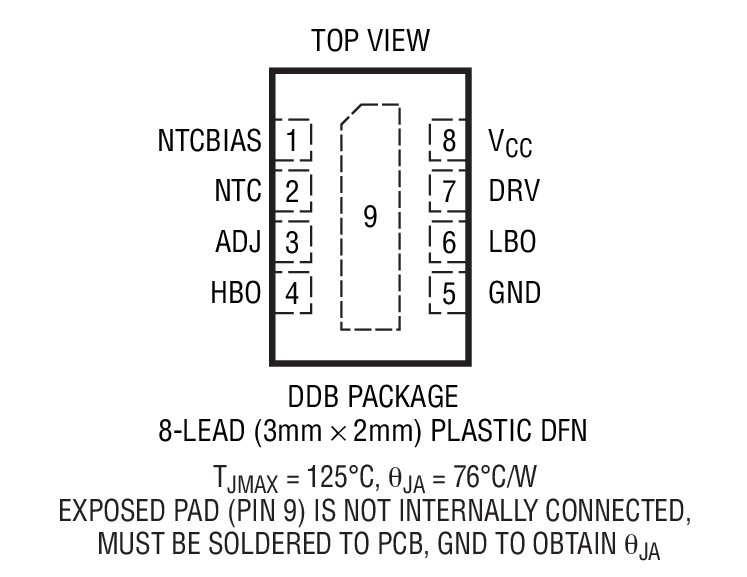

Simple Shunt Charger with Load Disconnect and NTC Conditioning NTC Overtemperature Battery Float Voltage Qualifying Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 1

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
监控电路和复位器IC 1
LTC2935
量产 具电源故障输出、可选门限的超低功率监控器
开关稳压器和控制器 1
LTC3108
推荐用于新设计 超低电压、升压型转换器和电源管理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC4070
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1584A

LTC4070EDDB Demo Board | Simple Low-IQ Battery Charger/Protector with NTC Thermistor Input

立即购买 更多内容

产品详情

DC1584A: Demo Board for the LTC4070 Li-Ion/Polymer Shunt Battery Charger System.
DC1584A
LTC4070EDDB Demo Board | Simple Low-IQ Battery Charger/Protector with NTC Thermistor Input

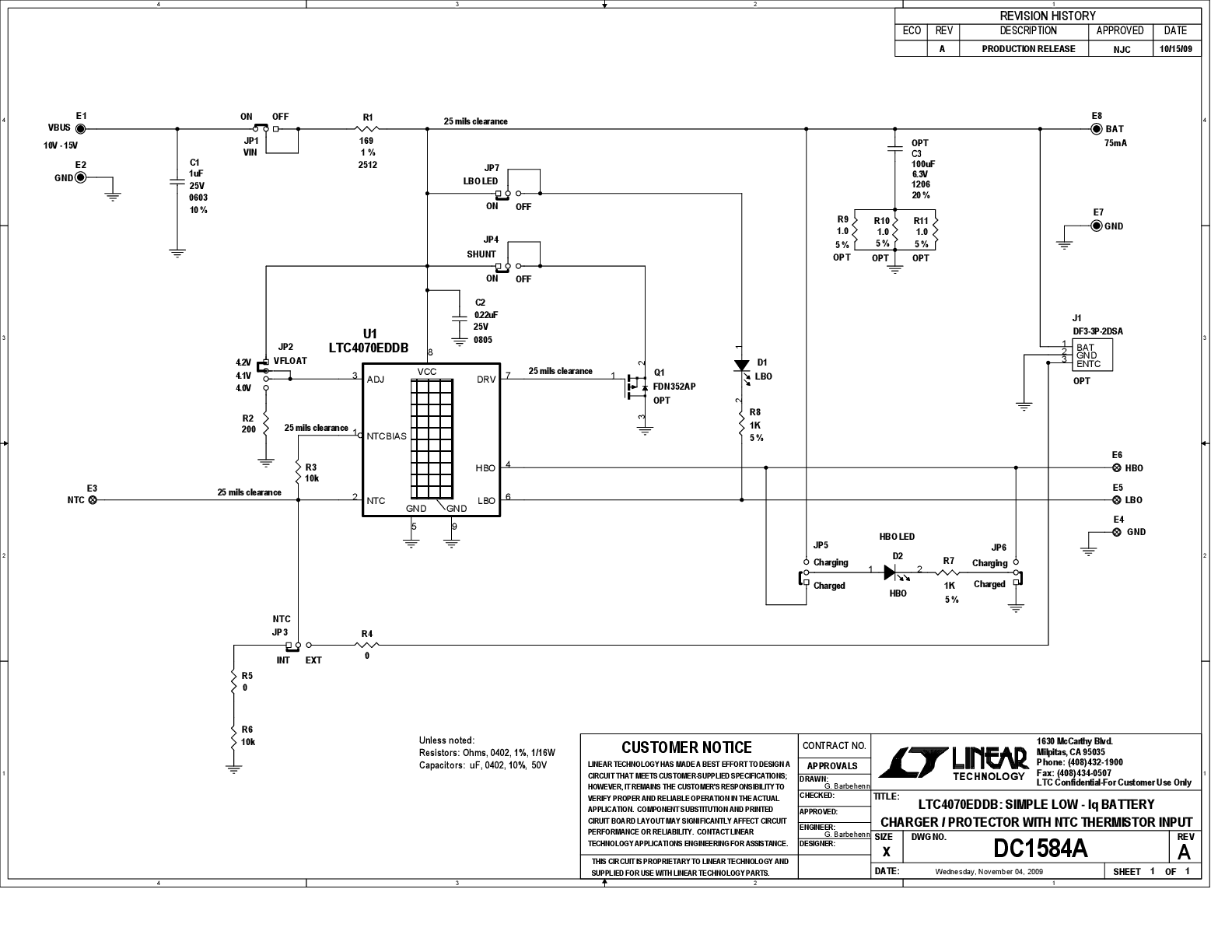

DC1584A - Schematic
