优势和特点
- 采用 2mm x 2mm DFN 封装的完整线性充电器
- C/10 充电电流检测输出
- 定时器充电终止
- 高达 750mA 且准确度为 5% 的可设置充电电流
- 无需外部 MOSFET、检测电阻器或隔离二极管
- NTC 热敏电阻输入以实现适宜温度充电
- 准确度达 0.6% 的 4.2V 预设浮动电压

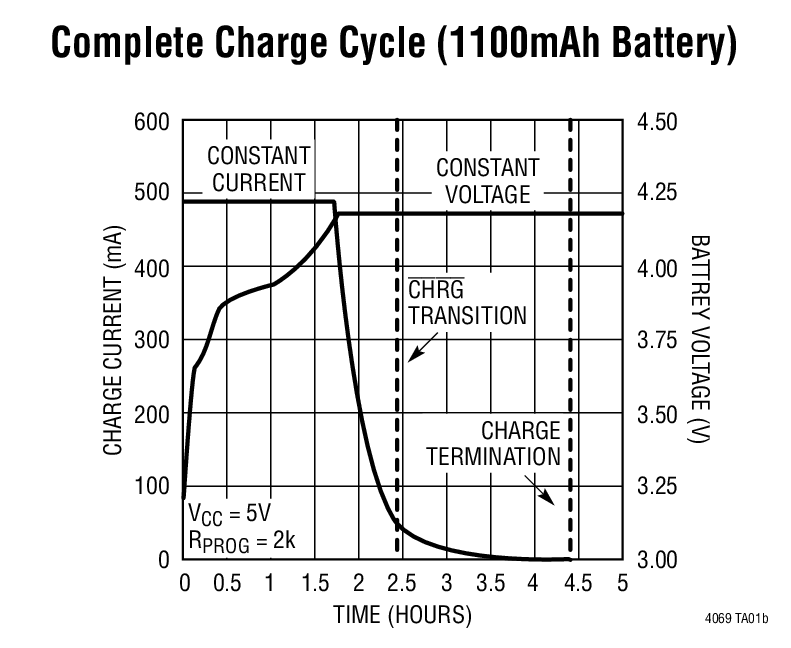

- 恒定电流 / 恒定电压操作和热反馈功能可在无过热危险的情况下实现充电速率的最大化
- 用于电池电量测量的充电电流监视器输出
- 自动再充电
- 可直接从 USB 端口对单节锂离子电池进行充电
- 停机模式中的电源电流为 20µA
- 软起动功能限制了涌入电流
- 纤巧的 6 引脚 (2mm x 2mm) DFN 封装
产品详情
LTC®4069 是一款用于单节锂离子电池的恒定电流 / 恒定电压线性充电器。其 2mm x 2mm DFN 封装和很少的外部组件数目使 LTC4069 尤其适合便携式应用。而且，LTC4069 是专门为 USB 电源充电规格而设计。
CHRG 引脚将在充电电流降至其设定值的 10% (C/10) 时发出指示信号。一个内部定时器按照电池制造商提供的产品规范来终止充电操作。
由于该器件采用了内部 MOSFET 架构，因而无需外部检测电阻器或隔离二极管。热反馈可调整充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。
当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4069 自动进入一个低电流状态，并将电池漏电流降至 1µA 以下。可在施加电源的情况下将 LTC4069 置于停机模式，从而将电源电流降至 20µA 以下。
LTC4069 还包括自动再充电、低电池电量充电调节 (涓流充电)、软起动 (以限制涌入电流) 和一个用于监视电池温度的 NTC 热敏电阻输入。

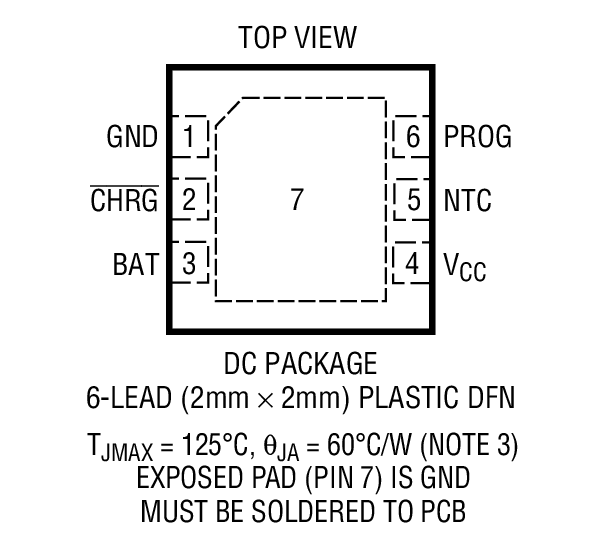

LTC4069 采用纤巧型 6 引脚、扁平 (高度仅 0.75mm) 2mm x 2mm DFN 封装。
应用
- 无线 PDA
- 蜂窝电话
- 便携式电子产品
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R540 Reliability Data3/26/2018
-

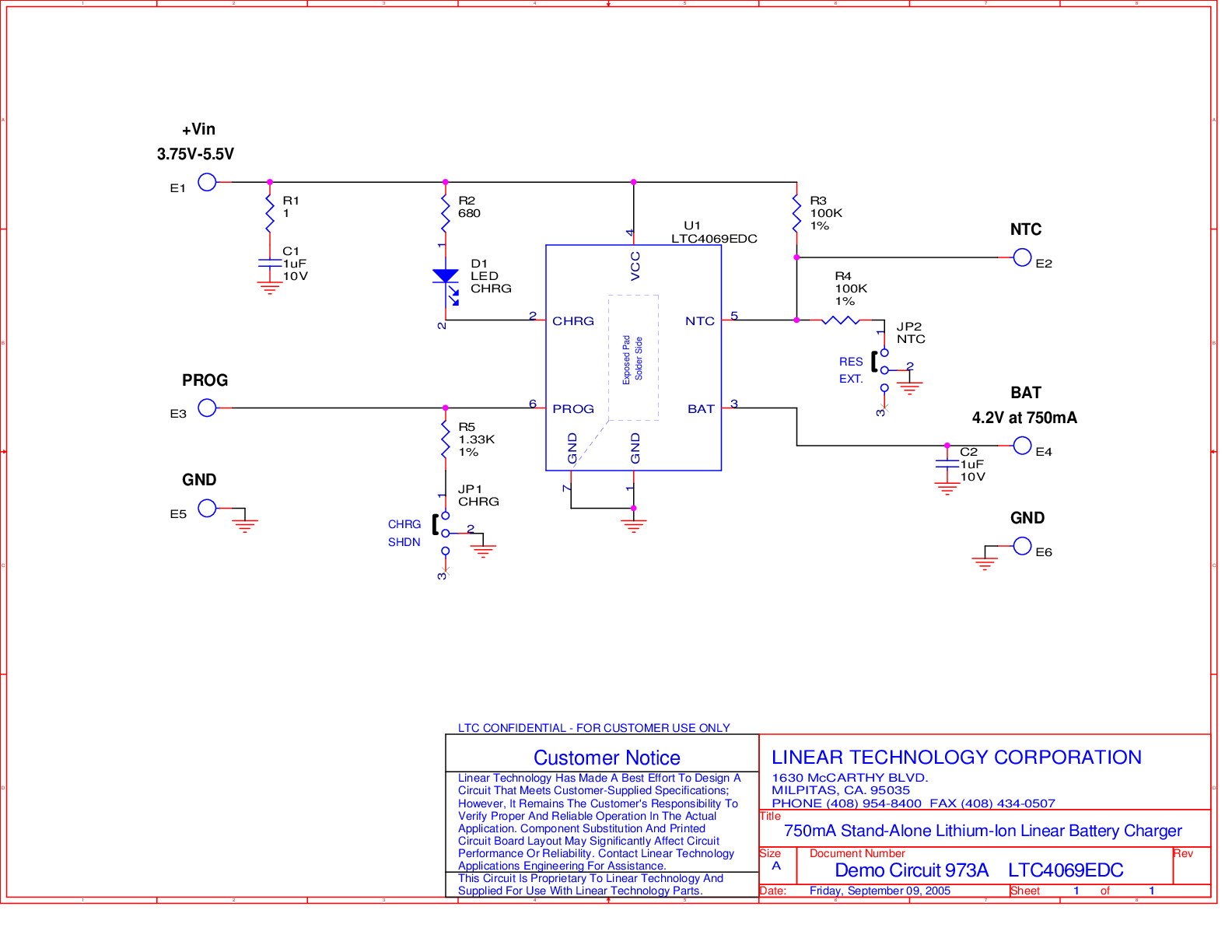

DC973A - Demo Manual9/24/2009
-
