LTC4066
量产具低损耗理想二极管的 USB 电源管理器和锂离子电池充电器
- 产品模型
- 6
概述
- 可实现各种输入电源之间的无缝切换：锂离子电池、USB 和 5V 墙上适配器
- 从 BAT 至 OUT 的低损耗 (50mΩ) 理想二极管路径
- 可编程充电电流检测 (CHRG)
- 与负载相关的充电操作确保了 USB 输入电流规格符合性
- 模拟电池电量测量功能
- 可直接从 USB 端口对单节锂离子电池充电
- 用于在无过热风险的情况下实现充电速率最大化的恒定电流/恒定电压操作和热反馈功能
- 可选的 100% 或 20% 电流限值 (例如：500mA/100mA)
- 终止定时器适应于实际的充电电流
- 具 0.8% 准确度的预设 4.2V 充电电压 (LTC4066-1 为 4.1V)
- 用于实现适宜温度充电的 NTC 热敏电阻输入
- 扁平 (高度仅为 0.75mm) 24 引脚 4mm x 4mm QFN 封装
- 超扁薄型 (高度仅为 0.55mm) 24 引脚 4mm x 4mm UTQFN 封装 (仅 LTC4066)
LTC®4066/LTC4066-1 是 USB 电源管理器和锂离子电池充电器，专为在便携式电池供电型应用中工作而设计。这些器件可控制被 USB 外设用于操作和电池充电的总电流。可以把总输入电流限制为 100mA、500mA 或“无限制” (即：高于 2A)。电池充电电流可自动减小，这样负载电流与充电电流之和就不会超过编程输入电流限值。
LTC4066/LTC4066-1 包括一个独立的恒定电流/恒定电压线性充电器，用于给单节锂离子电池充电。施加至电池的浮动电压被保持于一个 0.8% 的严格容差，而且充电电流可采用一个接地的外部电阻器来设置。一个可编程充电终止状态输出 (CHRG) 负责指示满充电状态。BAT 引脚充电和放电电流可通过一个模拟输出 (ISTAT) 视。总充电时间由一个接地的外部电容器来设置。当电池电压降至浮动电压以下 100mV 时，将执行电池的自动再充电操作。另外，该器件还具有一个 NTC 热敏电阻输入，用于在充电过程中监视电池温度。
LTC4066/LTC4066-1 采用 24 引脚扁平 (高度仅为 0.75mm) 4mm x 4mm QFN 封装。LTC4066 还可提供 24 引脚超扁薄型 (高度仅为 0.55mm) 4mm x 4mm UTQFN 封装。
Applications
- 便携式 USB 设备
- GPS、相机、宽带无线调制解调器
- 多输入充电器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
产品选型卡 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4066EPF#PBF | 24-Lead UTQFN (4mm x 4mm x 0.55mm w/ EP) | ||
| LTC4066EPF#TRPBF | 24-Lead UTQFN (4mm x 4mm x 0.55mm w/ EP) | ||
| LTC4066EUF#PBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4066EUF#TRPBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4066EUF-1#PBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4066EUF-1#TRPBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
评估套件

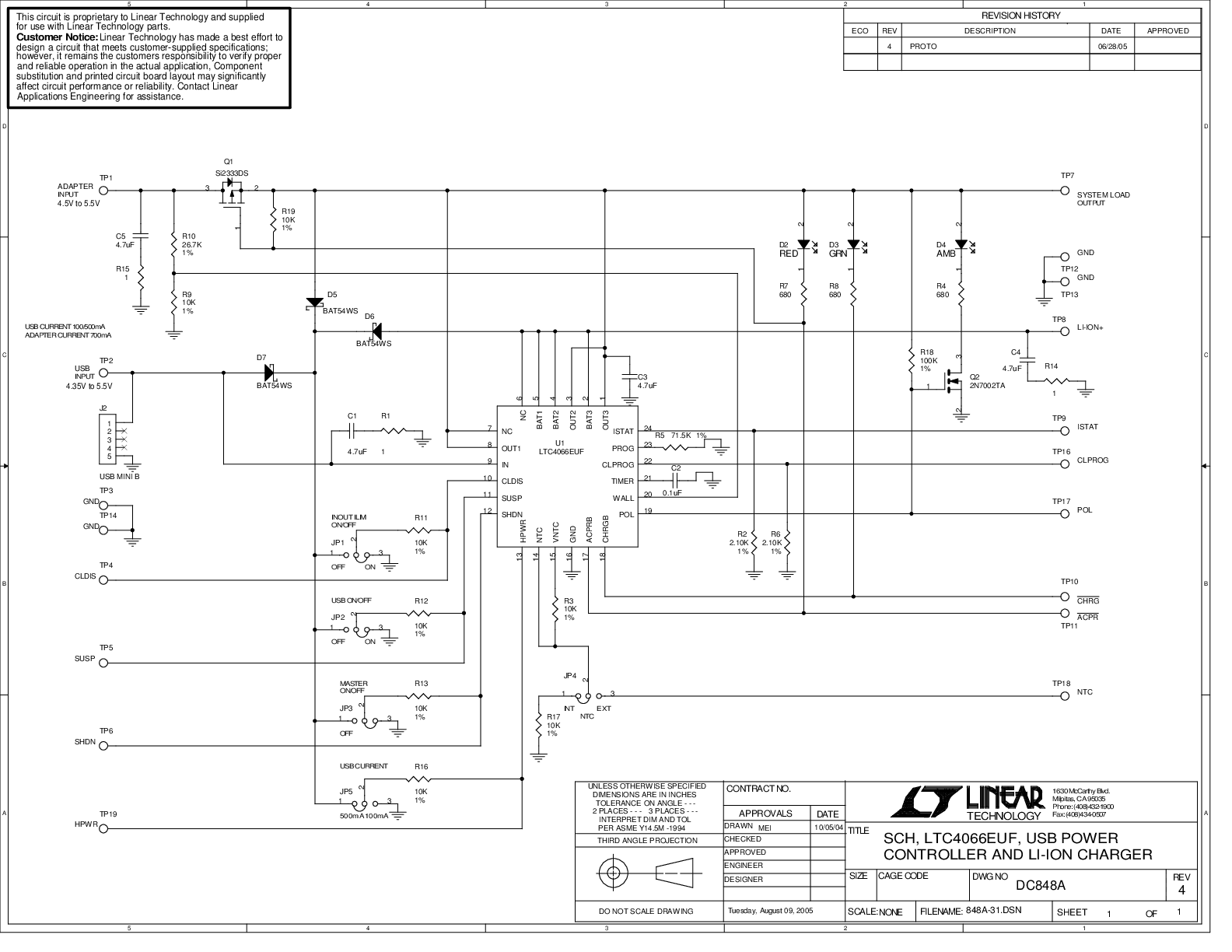

LTC4066EUF | USB电源管理器和锂离子充电器
