LTC4064: Monolithic Linear Charger for Back-Up Li-Ion Batteries Data Sheet8/28/2007PDF170K
同类型推荐
概览
优势和特点
- 1% 精度的 4V 预设充电电压延长了 4.2V 锂离子电池的使用寿命
- 自动再充电
- 热调整功能使充电速度较大化并且无过热风险*
- 无需 MOSFET、检测电阻器或隔离二极管
- 可编程充电终止定时器
- 热敏电阻输入以实现适宜温度充电
- 7% 精度的可编程充电电流
- C/10 充电电流检测输出
- 停机模式中的供电电流为 25uA
- 充电电流监视器有助于电池电量检测*
- 直接从 USB 端口充电

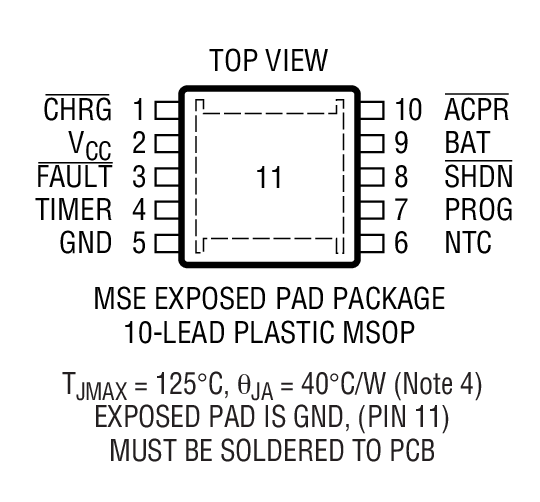

- 纤巧的热增强型 10 引脚 MSOP 封装
产品详情
LTC®4064 是一款专为延长备用电池应用中单节锂离子电池寿命而优化的独立线性充电器。通过充电至一个 4V (而不是 4.2V 或 4.1V) 浮动电压，LTC4064 可在电池长时间不用但又必须处于就绪状态时延缓其老化和容量损失速度。
一个外部电容器用于对安全定时器进行编程以终止充电循环，而充电电流则由一个电阻器在外部设定。当输入电源被拿掉时，LTC4064 自动进入一个低电流睡眠模式，从而将电池漏电流降至 3uA以下。
专为较大限度地延长电池使用寿命及提高其可靠性而设计的附加安全功能包括 NTC 温度检测和电池低压充电条件 (涓流充电)。
该 IC 内含一个功率 MOSFET 并免除了增设一个外部检测电阻器和隔离二极管的需要。LTC4064 还包括 C/10 检测电路、AC 适配器接入的逻辑信号以及故障检测电路。
应用
- 文件服务器、RAID 系统
- 存储器产品
- 备用锂离子电池
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R421 Reliability Data3/23/2018PDF66 K
-

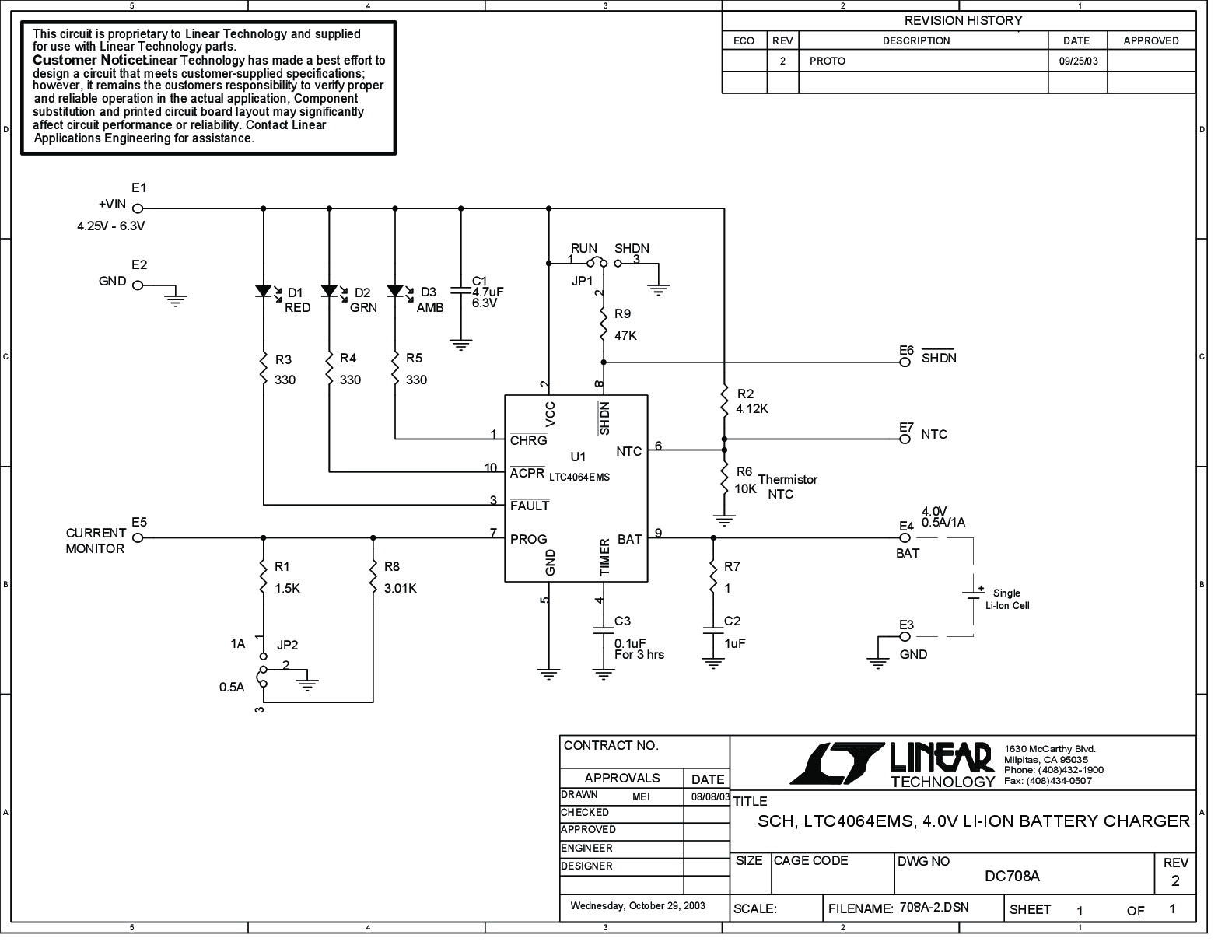

DC708A - Demo Manual9/24/2009PDF167K
-
