概览

优势和特点

  • 准确度达 ±7% 的可设置充电电流高至 950mA
  • 采用 DFN 封装的完整线性充电器
  • 无需 MOSFET、检测电阻器或隔离二极管
  • 热调节功能可在无过热危险的情况下实现充电速率的较大化*
  • 电池开尔文 (Kelvin) 检测改进了充电准确性
  • 直接从 USB 端口进行充电
  • C/10 充电终止
  • ± 1% 准确度的 4.2V 预设充电电压
  • 可用于电池电量测量的充电电流监控器输出*
  • 自动再充电
  • 充电状态输出
  • “AC 存在”输出
  • 2.9V 涓流充电门限 (LTC4058)
  • 没有涓流充电 (LTC4058X)
  • 软启动功能限制了涌入电流
  • 采用扁平 (3mm× 3mm× 0.75mm) DFN 封装

产品详情

LTC®4058 是一款完整恒定电流/恒定电压的单节锂离子电池线性充电器。其 DFN 封装以及很少的外部组件数目使得LTC4058尤其适合于便携式应用。而且,LTC4058 是专为在 USB 电源规范内工作而设计的。

 LTC4058 可对电池端子进行开尔文 (Kelvin) 检测以实现更为精确的浮置电压充电。由于它采用了内部 MOSFET 架构,因而无需外部检测电阻器或外部隔离二极管。热反馈可调节充电电流,以便在大功率工作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V,而充电电流可通过一个电阻器来设置。当充电电流在达到最终浮置电压之后降至设定值的 10% 时,LTC4058 将终止充电周期。

 当输入电压 (交流适配器或 USB 电源) 被拿掉时,LTC4058 自动进入一个低电流状态,并将电池漏电流降至 2µA 以下。LTC4058 的其它功能包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。


应用

  • 蜂窝电话、PDA、MP3 播放机
  • 蓝牙应用

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

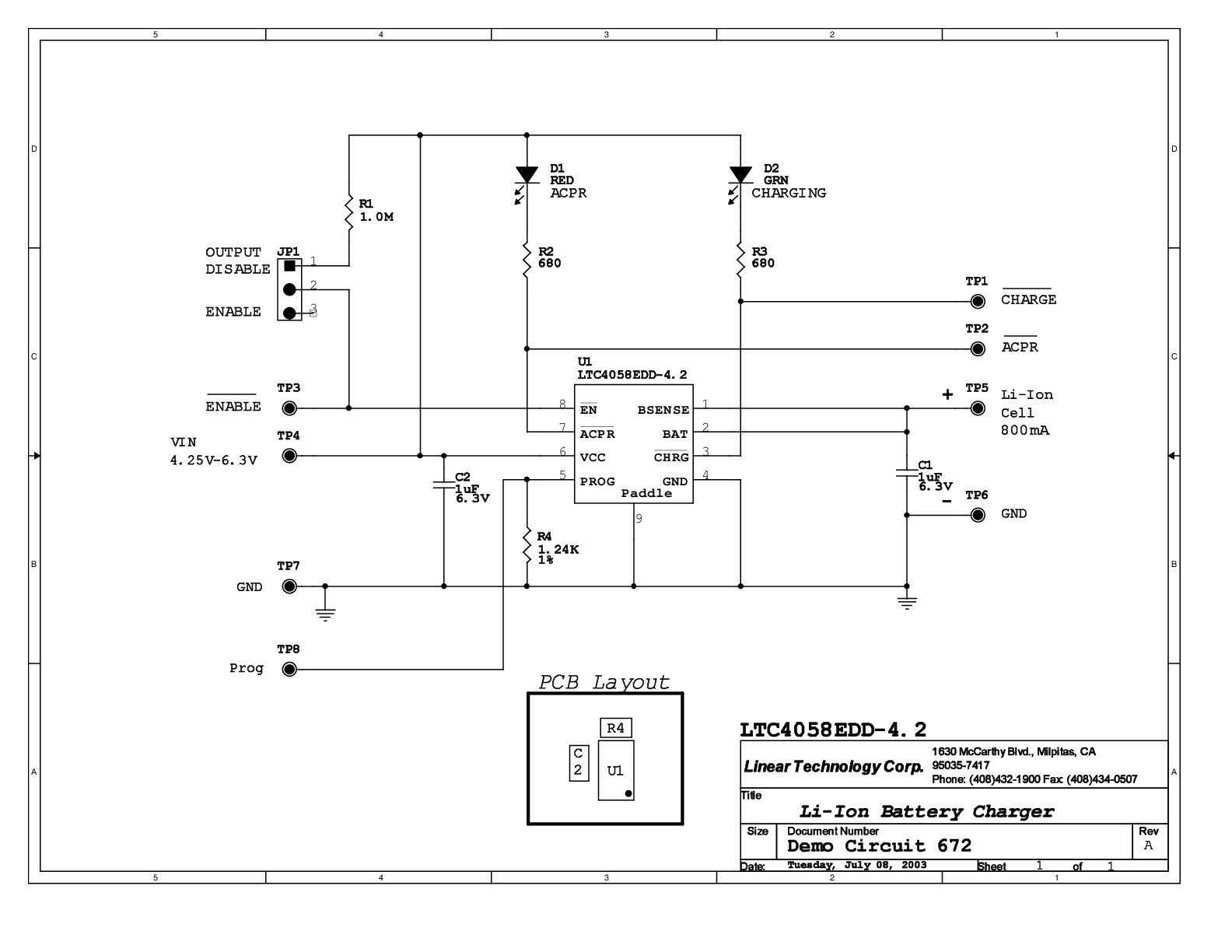

评估套件 (1)

配套产品推荐

LTC4058-4.2 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC4058EDD-4.2#PBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC4058EDD-4.2#TRPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC4058XEDD-4.2#PBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC4058XEDD-4.2#TRPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
Wafer Fabrication Data R421 Reliability Data
