LTC4057-4.2

量产

采用 ThinSOT 封装并具热调节功能的线性锂离子电池充电器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可编程充电电流高达 800mA
  • 无需外部 MOSFET、检测电阻器或隔离二极管
  • 恒定电流 / 恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
  • 可直接从 USB 端口给单节锂离子电池充电
  • 准确度达 ±1% 的 4.2V 预设充电电压
  • 电流监视引脚用于充电终止
  • 停机模式中的电源电流为 25µA
  • 低电量电池充电调节 (涓流充电)
  • 软启动限制了浪涌电流
  • 采用外形扁平 (仅高 1mm) 的 SOT-23 封装

LTC®4057 是一款恒定电流 / 恒定电压线性充电器，适用于单节锂离子电池。其 ThinSOTTM 封装和低外部组件数目使 LTC4057 尤其适合于便携式应用。而且，LTC4057 是专为在 USB 电源规范内工作而特别设计的。

由于采用了内部 MOSFET 架构，所以不需要外部检测电阻器和隔离二极管。热反馈可通过调节充电电流以限制高功率运行或高环境温度条件下的芯片温度，从而防止发生过热现象。充电电压预设在 4.2V，而充电电流可通过单个电阻器进行外部设置。

当输入电源 (墙上适配器或 USB 电源) 被拿掉时，LTC4057 自动地进入一种低电流状态，并将电池消耗电流降至 2µA 以下。在施加电源的情况下，可以将 LTC4057 置于停机模式，从而把电源电流减小至 25µA。

如果需要 LTC4057 的独立型版本 (内置充电终止功能电路)，请查阅 LTC4054 的相关信息。

应用
  • 无线个人数字助理 (PDA)
  • 蜂窝电话
  • 便携式电子产品
LTC4057-4.2
采用 ThinSOT 封装并具热调节功能的线性锂离子电池充电器
Charge Curve (750mAh Battery) Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LTC4361
推荐用于新设计 过压 / 过流保护控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC654A

LTC4057ES5-4.2 | 锂离子电池充电器，4.25 至 6.5VIN， 600mA

立即购买 更多内容

产品详情

DC654A：LTC4057-4.2采用ThinSOT封装并具有热调节功能的线性锂离子电池充电器演示板。
DC654A
LTC4057ES5-4.2 | 锂离子电池充电器，4.25 至 6.5VIN， 600mA

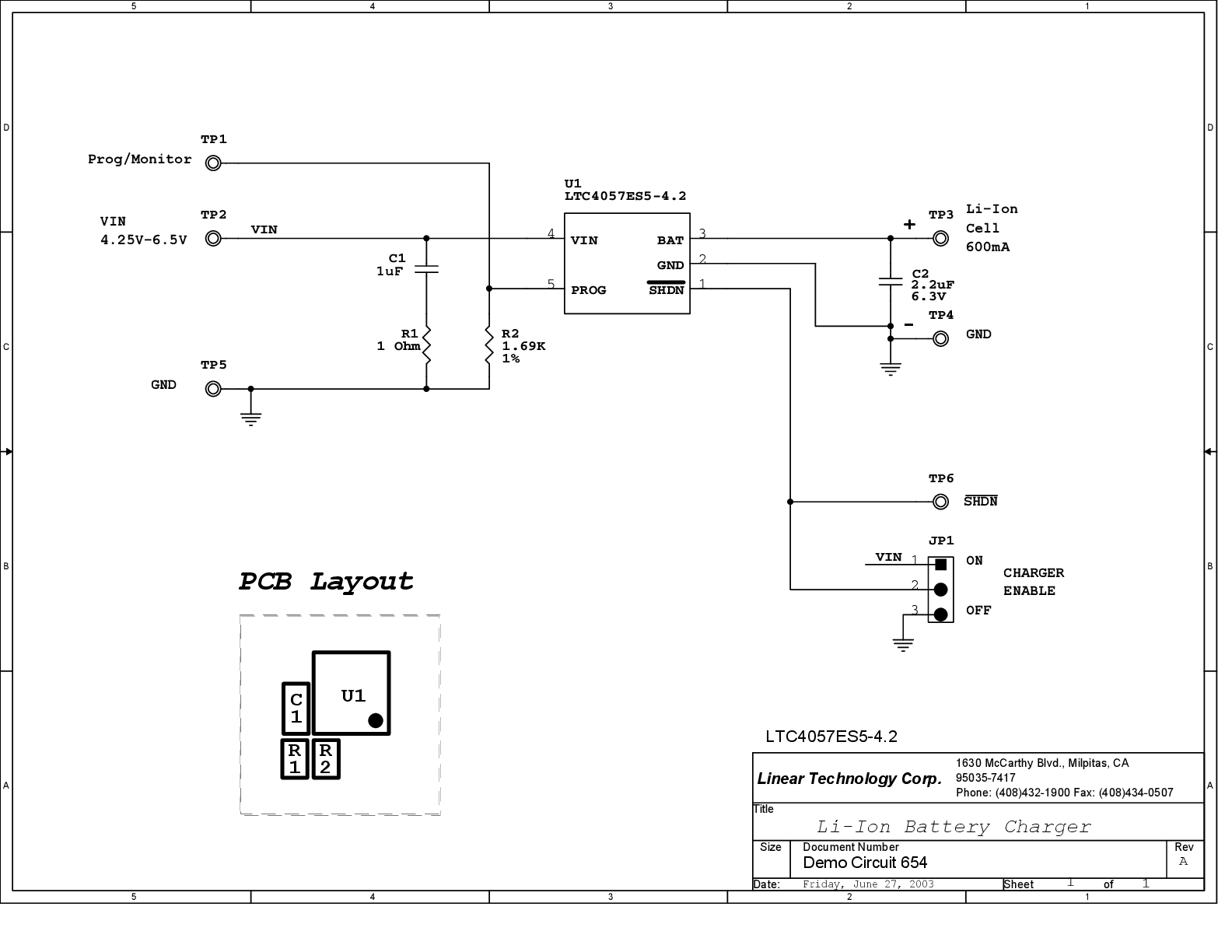

DC654A - Schematic
