LTC4056-4.2: Linear Li-Ion Charger with Termination in ThinSOT Data Sheet8/31/2007PDF208K
概览
优势和特点
- 具终止功能的独立型锂离子电池充电器
- 可编程终止定时器
- 无需检测电阻器或隔离二极管
- 适合 USB 供电型充电
- 欠压充电电流限制
- 准确度达 ±0.6% 的预设充电电压
- 可编程充电电流：200mA 至 700mA
- 充电周期缩短的自动再充电
- 针对过流 / 过热的自我保护能力
- 在停机模式中电源电流为 40µA
- 停机模式中的电池消耗电流可忽略不计
- 低电量电池充电调节 (涓流充电)
- CHRG 状态输出包括 AC 接入
- PCB 总解决方案面积仅为 75mm2 (700mA)
- 采用外形扁平 (仅高 1mm) 的 SOT-23 封装
产品详情
LTC®4056 是一款低成本、单电池、恒定电流 / 恒定电压锂离子电池充电器控制器，其具有一个可编程终止定时器。当与少量外部组件相结合时，LTC4056 可打造一种适用于单节锂离子电池且非常小巧的独立型充电器。
充电电流和充电时间分别利用单个电阻器和电容器在外部设定。LTC4056 充电至一个准确度达 ±0.6% 的最终浮动电压。手动停机是通过把 TIMER/SHDN 引脚接地来完成的，而拿掉输入电源则自动地将 LTC4056 置于一种睡眠模式。停机模式和睡眠模式从电池消耗的电流接近于零；停机模式将电源电流减小至 40µA。
对输出驱动器提供了电流限制和热保护，以避免器件在安全限值范围之外工作。不需要使用外部隔离二极管或检测电阻器。另外，LTC4056 还包括低电量电池充电调节 (涓流充电)、欠压充电电流限制、自动再充电和一个充电状态输出。
LTC4056 采用外形扁平 (仅高 1mm) 的 8 引脚 SOT-23 (ThinSOTTM) 封装。
- 蜂窝电话
- 手持式计算机
- 数码相机
- 充电底座
- 低成本和小尺寸充电器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R421 Reliability Data3/23/2018PDF66 K
-

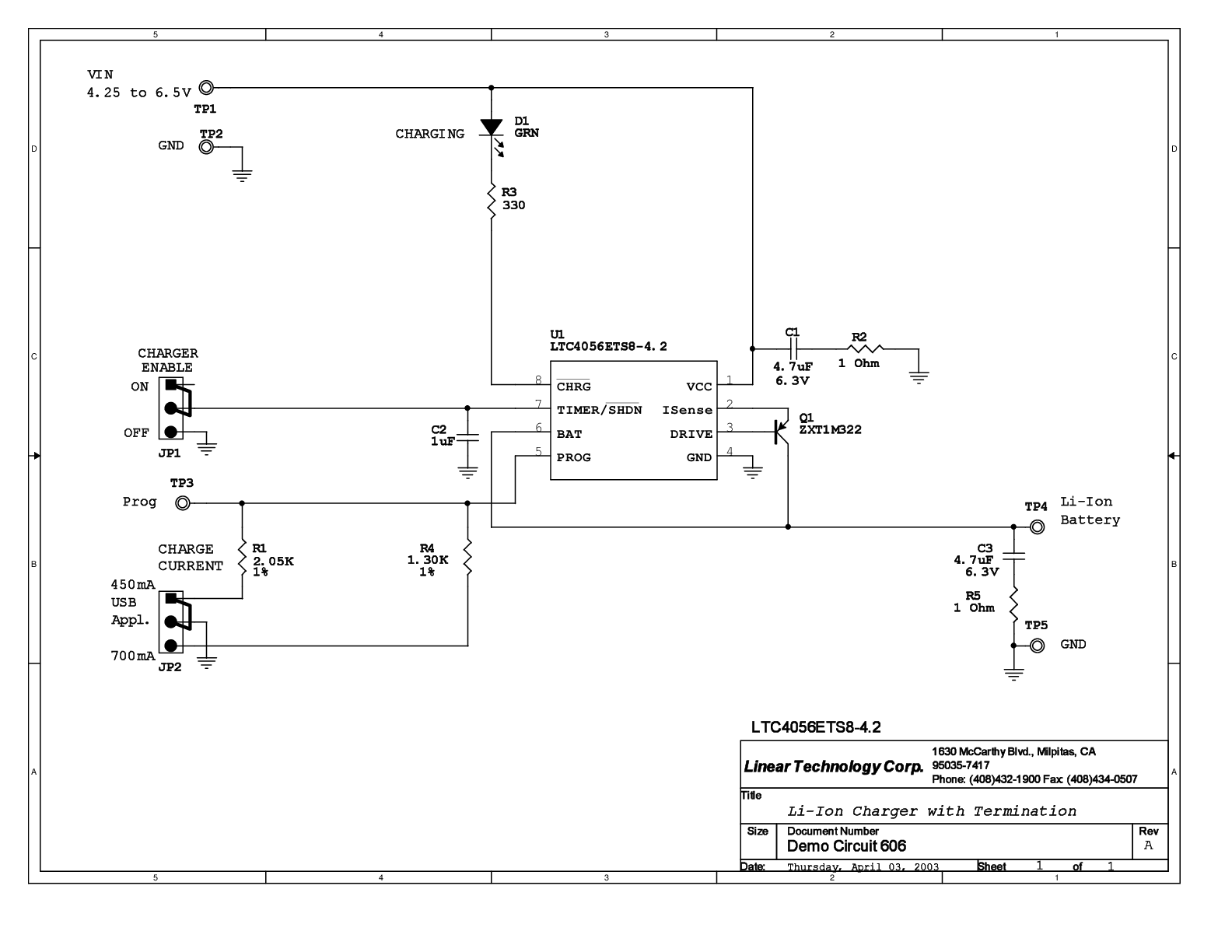

DC606A - Demo Manual9/24/2009PDF167K
-
