优势和特点

电源管理器
  • Bat-Track 自适应输出控制和 即时接通型操作功能的高效率开关 PowerPath 控制器
  • 可编程 USB 或墙上输入电流限值 (100mA / 500mA / 1A)
  • 4.1V (LTC3586-1) 4.2V (LTC3586) 浮置电压和 1.5A 最大充电电流的全功能锂离子/聚合物电池充电器
  • 内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电
  • 当从 BAT 引脚供电时,无负载静态电流 <30μA
  • 双通道、高效率、降压型 DC/DC (400mA IOUT
  • 高效率、降压-升压型 DC/DC (1A IOUT)
  • 高效率、升压型 DC/DC (800mA IOUT)

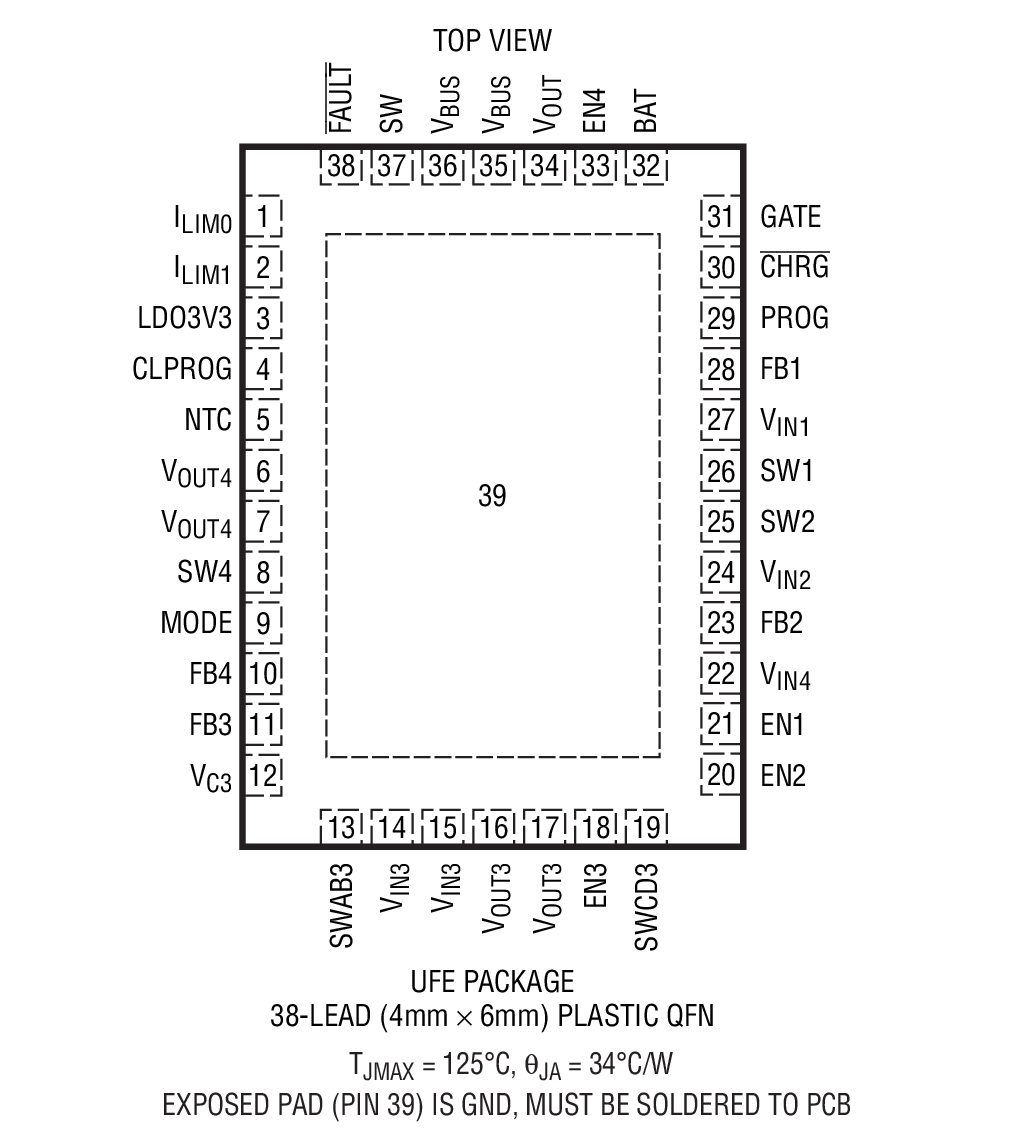

  • 紧凑型 (4mm x 6mm x 0.75mm) 38 引脚 QFN 封装



产品详情

LTC®3586/LTC3586-1 是高集成度电源管理和电池充电器 IC,面向锂离子/锂聚合物电池应用。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、电池充电器、理想二极管和 4 个同步开关稳压器 (两个降压、一个降压-升压和一个升压)。LTC3586/ LTC3586-1 专为 USB 应用而设计,其开关电源管理器自动地把输入电流的最大值限制为100mA 或500mA (对于USB 应用),或者 1A (对于适配器供电应用)。

与线性充电器不同,LTC3586/LTC3586-1 的开关结构能够把可从 USB端口获得的功率几乎全部传输至负载,而尽量减少功耗和热量消耗,这放宽了狭小空间里的热约束条件。两个降压型稳压器各能提供高达 400mA 的电流,降压-升压型稳压器可提供 1A电流,而升压型稳压器则至少能提供 800mA 电流。

LTC3586/LTC3586-1 采用扁平 (高度仅 0.75mm)、38 引脚 4mm x 6mm QFN 封装。


应用

  • 数码相机
  • 基于 HDD MP3 播放器、PDAGPSPMP
  • 其他基于 USB 的手持式产品

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

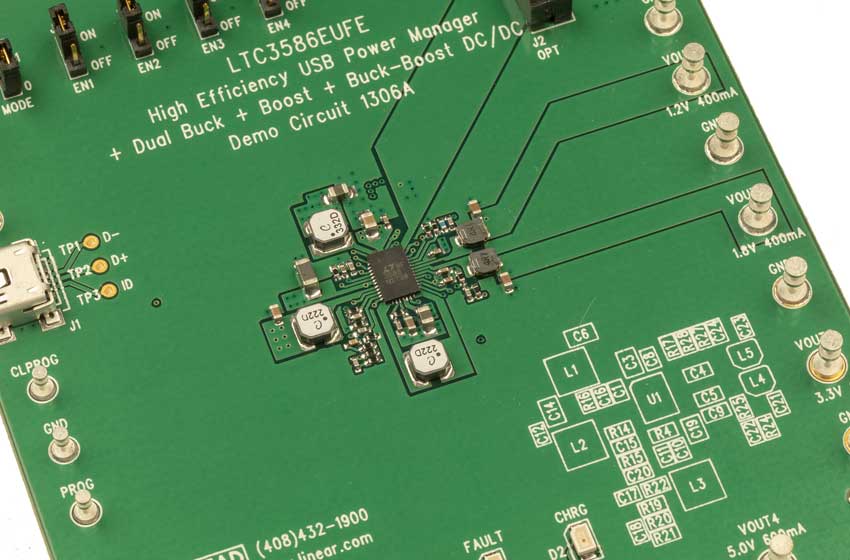

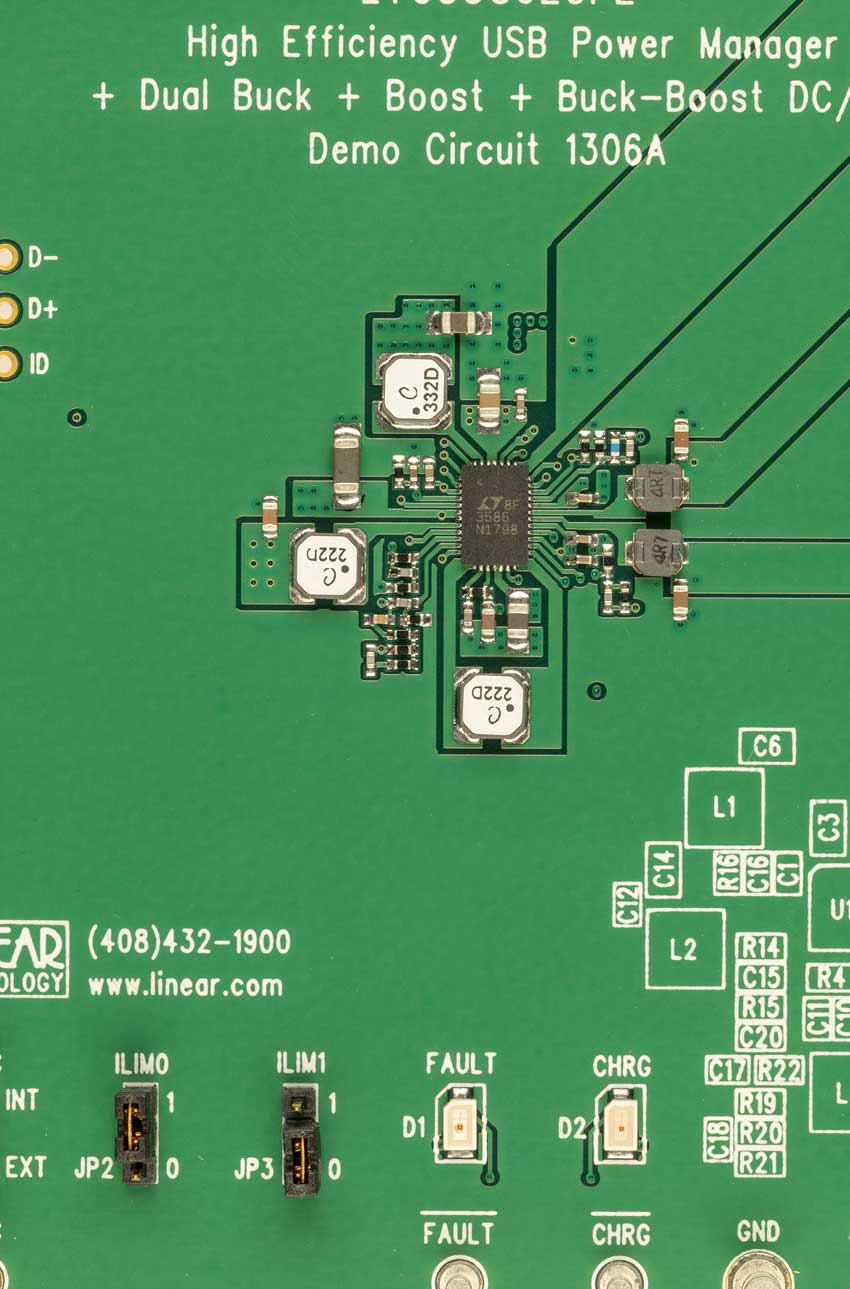

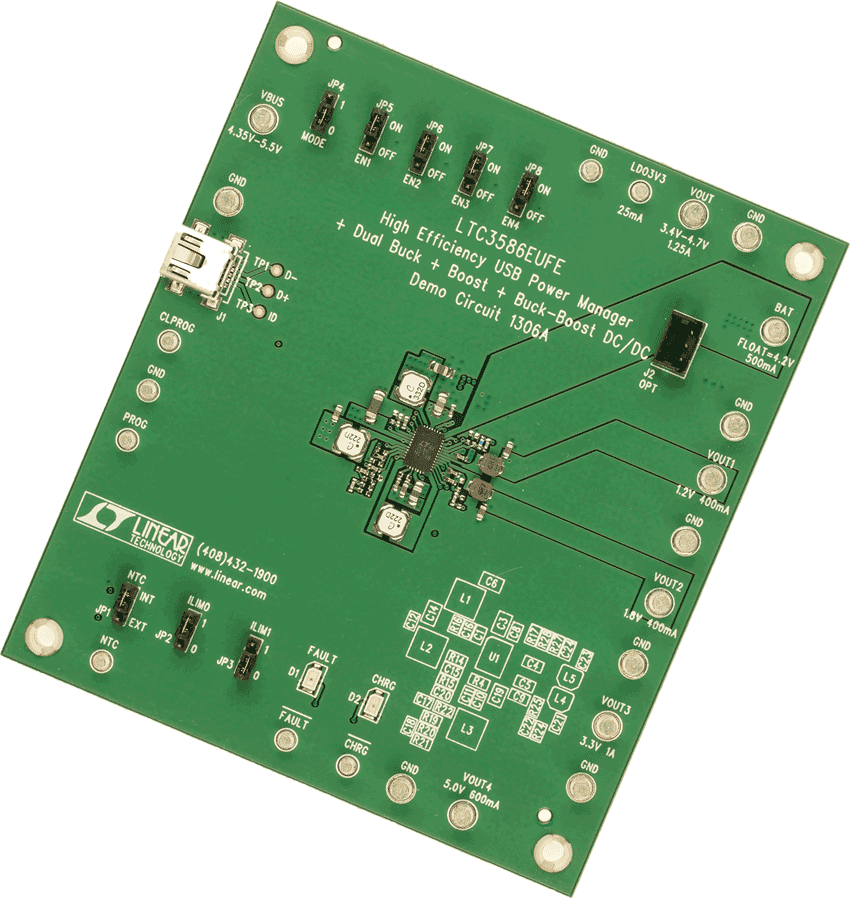

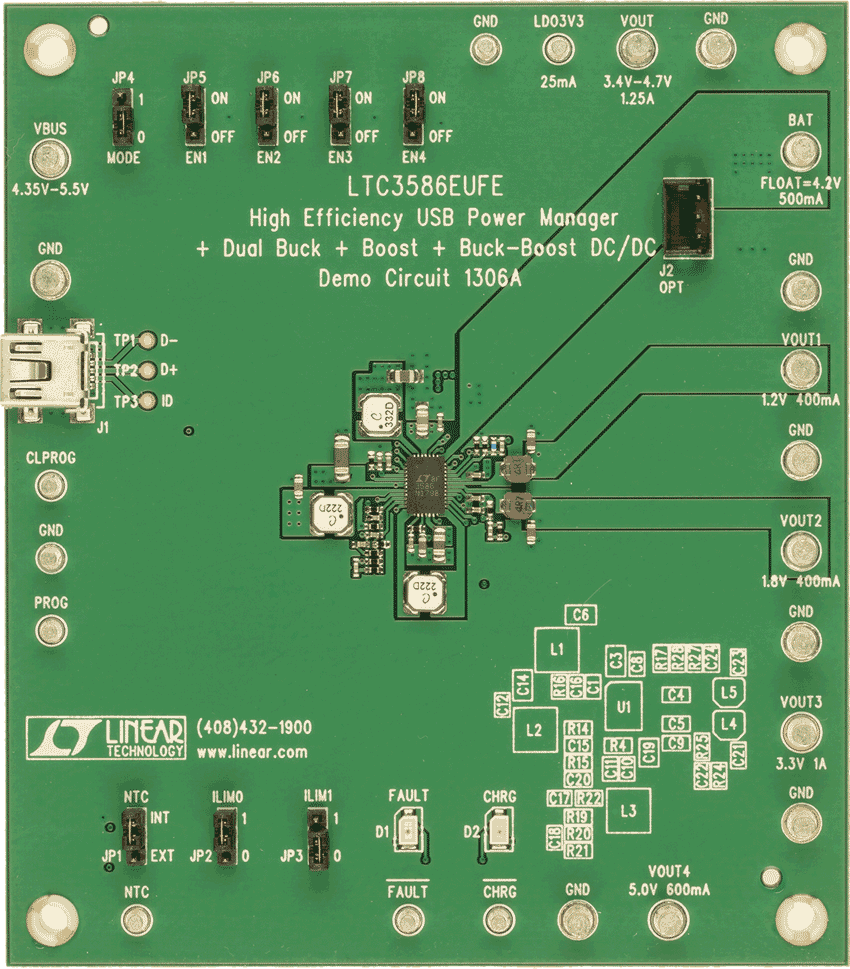

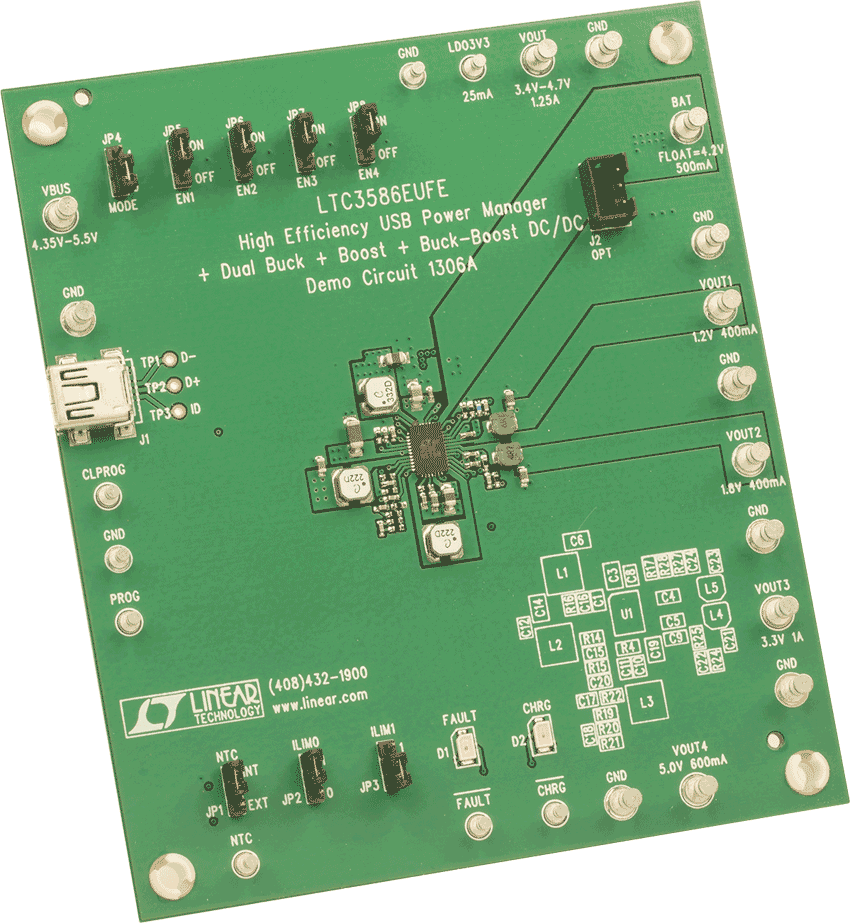

评估套件 (1)
