LTC3577

量产

高集成度的 6 通道便携式 PMIC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 具“即时接通”操作功能的全功能锂离子/锂聚合物电池充电器/ PowerPath™控制器
  • 三路可调输出高效率降压型开关稳压器 (800mA、500mA、500mA IOUT)
  • 硬复位 (Hard Reset) 模式中的电池消耗电流为 6μA
  • Bat-Track™ 控制用于外部 HV 降压型 DC/DC
  • 用于降低 EMI 的 I2C 可调型 SW 转换速率
  • 在高温时降低电池电压可改善安全性和可靠性
  • 用于 USB (VBUS) / 墙上适配器输入的过压保护电路提供至 30V 的保护能力
  • 集成 40V 串联 LED 背光源驱动器通过 I2C 提供 60dB 的亮度控制和灰度调节能力
  • 1.5A 最大充电电流和热限制功能
  • 电池浮动电压：
    • 4.2V (LTC3577)
    • 4.1V (LTC3577-1)
  • 具系统复位功能的按钮 On/Off 控制
  • 双路 150mA 电流限制 LDO
  • 小外形 4mm x 7mm 44 引脚 QFN 封装

LTC®3577 是一款面向单节锂离子 / 锂聚合物电池应用的高集成度电源管理 IC。它包括一个具自动负载优先级处理功能的 PowerPath 管理器、一个电池充电器、一个理想二极管、输入过压保护和众多其他的内部保护功能。LTC3577 专为从诸如 USB 等电流受限型电源进行准确的充电而设计，借助的方法是自动减小充电电流，这样负载电流与充电电流之和就不会超过编程输入电流限值 (100mA 或 500mA 模式)。在高温条件下，LTC3577 将降低电池电压，旨在改善安全性和可靠性。利用片内 Bat-Track 控制器，能够从高达 38V 的电源来进行有效的高电流充电。LTC3577 还包括一个按钮输入，用于控制 3 个同步降压型开关稳压器和系统复位。板上 LED 背光源升压电路能驱动多达 10 个串联的 LED，并拥有通过 I2C 输入实现的通用型数字调光功能。I2C 输入还负责控制两个 150mA LDO 以及其他的操作模式和状态回读功能。LTC3577 采用扁平的 4mm x 7mm x 0.75mm 44 引脚 QFN 封装。




应用

  • PND、DMB/DVB-H；数字/卫星无线电；媒体播放器
  • 便携式工业/医疗产品
  • 万能遥控器、相片查看器
  • 其他基于 USB 的手持式产品


LTC3577
高集成度的 6 通道便携式 PMIC

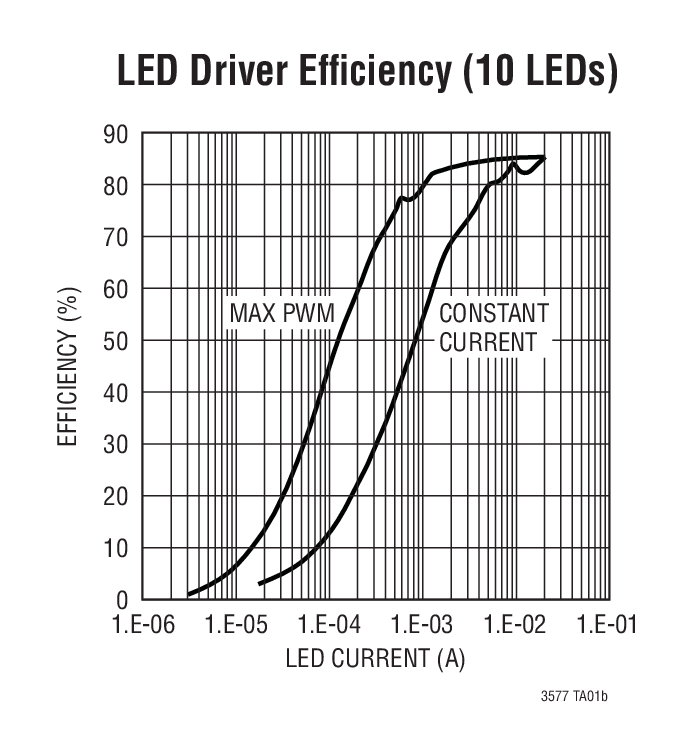

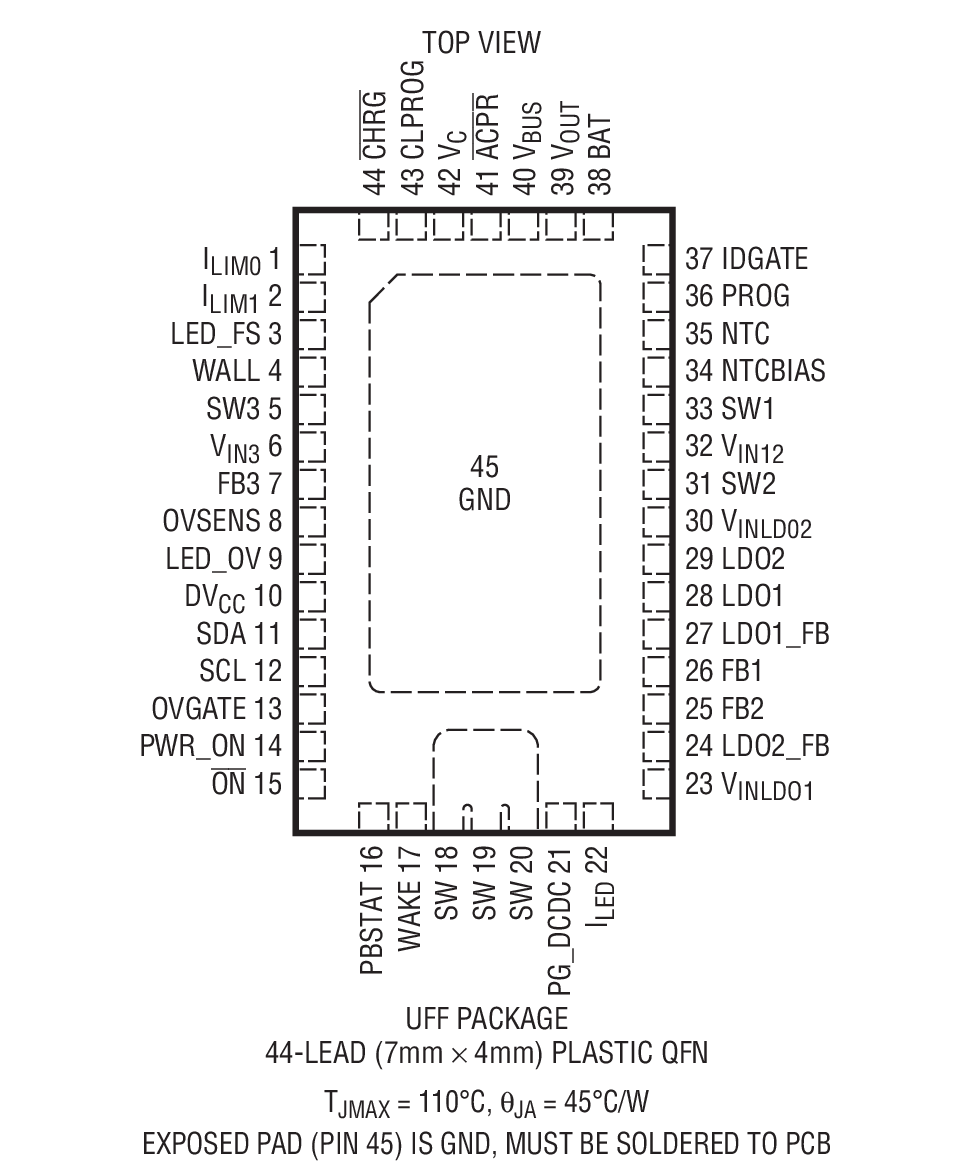

LED Driver Efficiency (10 LEDs) Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LTC4362
推荐用于新设计 1.2A 过压/过流保护器
电池监控器和电量计 1
LTC2942-1
过期 具内部检测电阻器和温度/电压测量功能的 1A 电池电量测量芯片
电路监控器 1
LTC2960
推荐用于新设计 36V、纳安级电流、两输入电压监视器
模数转换器(ADC) 1
LTC2991
推荐用于新设计 8 通道 I2C 电压、电流和温度监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC1402A-B

LTC3577EUFF-1 Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs

立即购买 更多内容

产品详情

Demo Circuit 1402 is a Highly Integrated 6-Channel Portable PMIC featuring the LTC3577 (DC1402A-A) and the LTC3577-1 (DC1402A-B), which include a push button controller, two 150mA LDOs, three synchronous buck converters (800mA, 500mA, 500mA), a Li-Ion battery charger, a Power-Path controller, and high voltage buck controller interface that allows the board to control a separate LTC high voltage buck converter demo board to drive an LED (included with the demo board). The LTC3577's battery charger has a 4.2V float voltage while the LTC3577-1 has a 4.1V float voltage. The board can be power with a 1.6V to 5.5V DC input supply, a USB input or a 5V wall adapter. Do not look directly at the operating LED as this circuit produces light that can damage eyes.





eval board
schematic 2
DC1402A-A

LTC3577EUFF Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs

立即购买 更多内容

产品详情

Demo Circuit 1402 is a Highly Integrated 6-Channel Portable PMIC featuring the LTC3577 and LTC3577-1, which include a push button controller, two 150mA LDOs, three synchronous buck converters (800mA, 500mA, 500mA), a Li-Ion battery charger, a Power-Path controller, and high voltage buck controller interface that allows the board to control a separate LTC high voltage buck converter demo board to drive an LED (included with the demo board). Do not look directly at the operating LED as this circuit produces light that can damage eyes. The board can be power with a 1.6V to 5.5V DC input supply, a USB input or a 5V wall adapter.



DC1402A-B
LTC3577EUFF-1 Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs

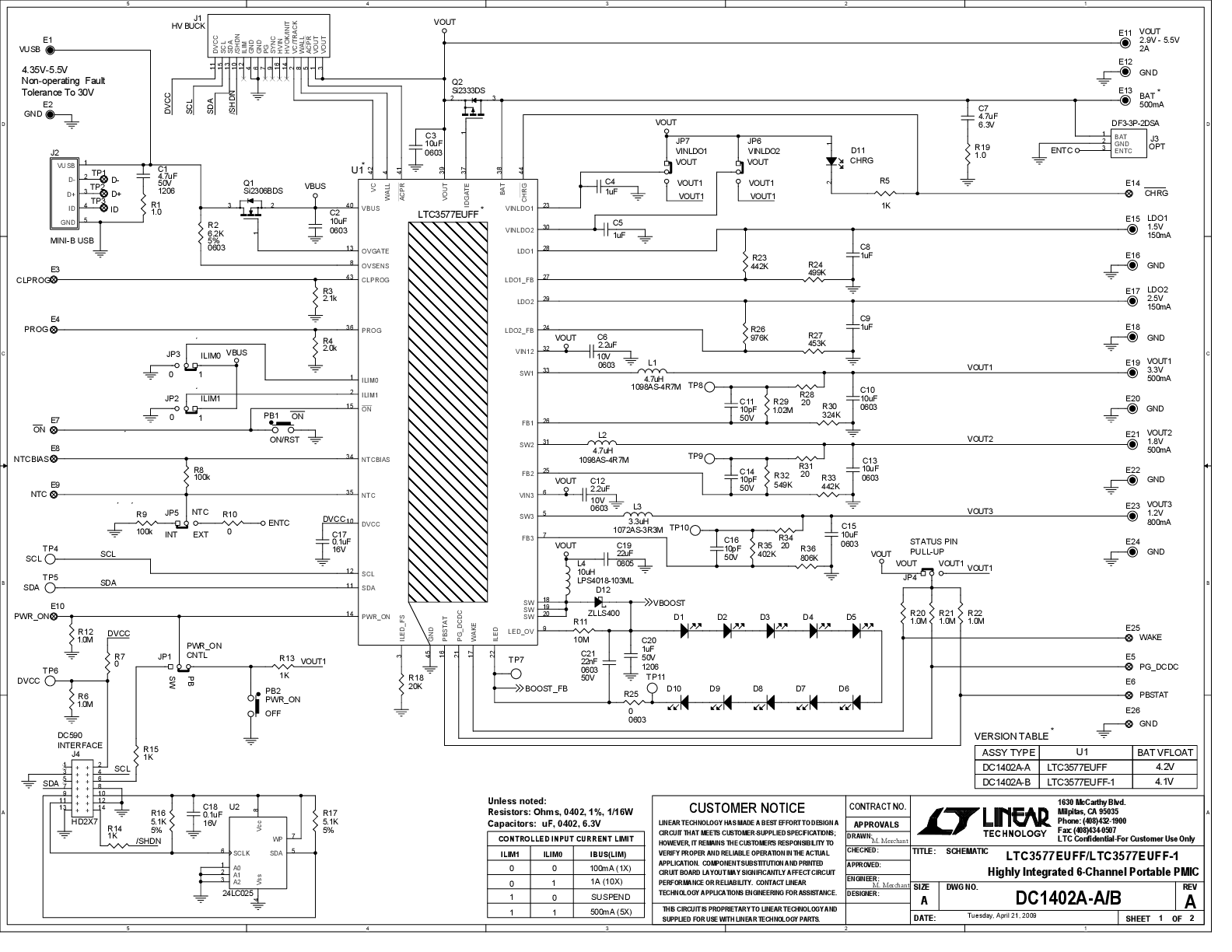

DC1402A-A - Schematic
DC1402A-A
LTC3577EUFF Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs
DC1402A-A - Schematic
