具双路降压型稳压器的线性 USB 电池充电器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性

电池充电器

  • 独立型 USB 充电器
  • 可通过单个电阻器来设置高达 950mA 的充电电流
  • HPWR 输入选择 20% 或 100% 的编程充电电流
  • 用于实现适宜温度充电的 NTC 输入
  • 利用内部定时器来实现充电终止
  • 失效电池检测
  • CHRG 指示 C/10 或超时

    • 降压型稳压器

  • 400mA 输出电流
  • 2.25MHz 恒定频率操作
  • 停机模式中的零电流
  • 低噪声脉冲跳跃操作或节能的突发模式 (Burst Mode®) 操作
  • 无负载低静态电流：35uA
  • 采用扁平、耐热增强型 16 引脚 3mm x 3mm QFN 封装
    • 更多细节
    show more Icon

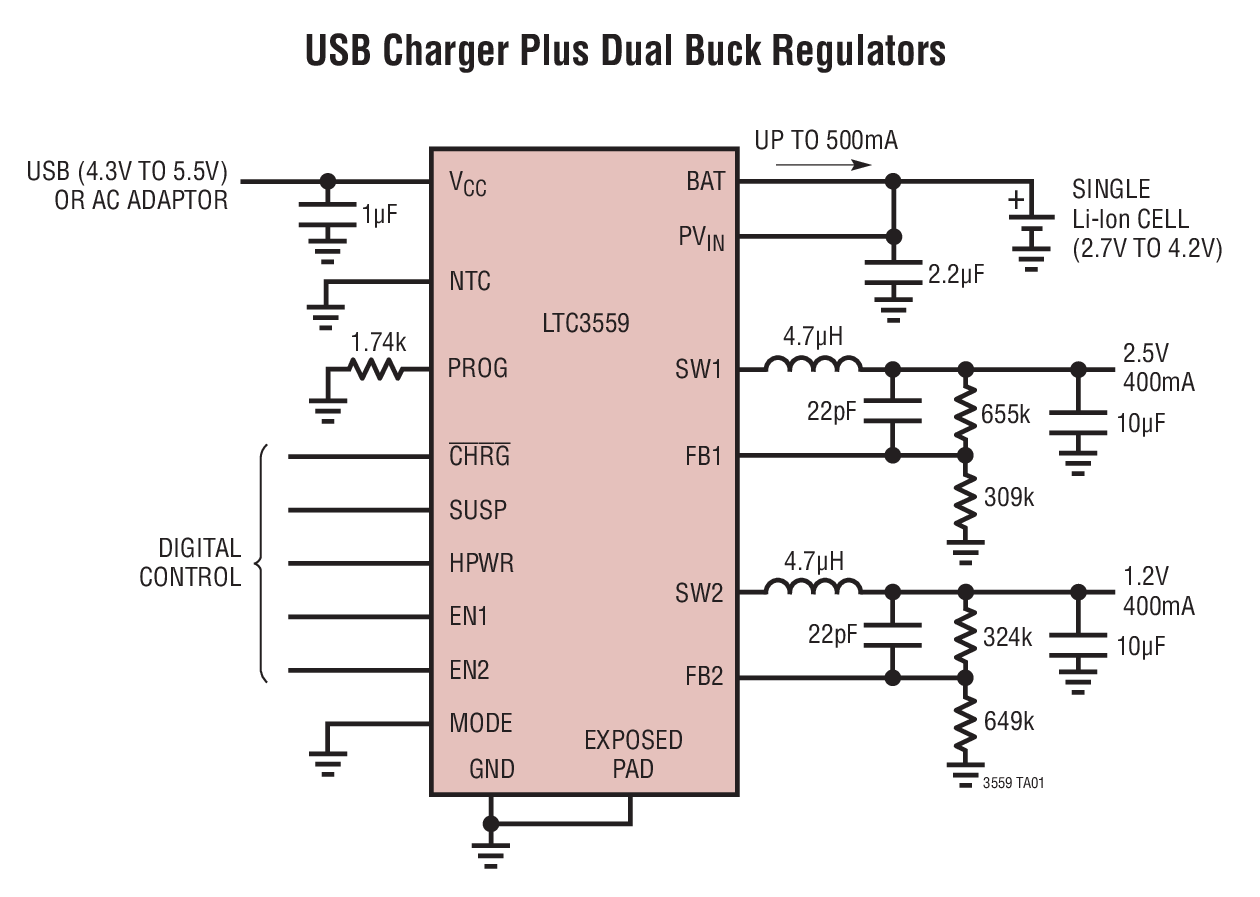

    LTC3559 / LTC3559-1均为集成双通道高效降压稳压器的USB电池充电器。这些器件非常适合为需要多个供电轨的单节锂离子/聚合物手持式应用供电。

    电池充电电流可通过PROG引脚和HPWR引脚编程设置，BAT引脚能够提供高达950mA的电流。电池充电器具有NTC输入，支持符合温度要求的充电操作。CHRG引脚用于在充电过程中连续监控电池状态。内部定时器负责控制充电器终止。

    每个单片式同步降压稳压器能够提供高达400mA的输出电流，在整个锂离子/聚合物电池电压范围内的运行效率达到90%以上。通过MODE引脚，两个降压稳压器可配置为省电的突发工作模式或低噪声脉冲跳跃模式，提供了极大的灵活性。

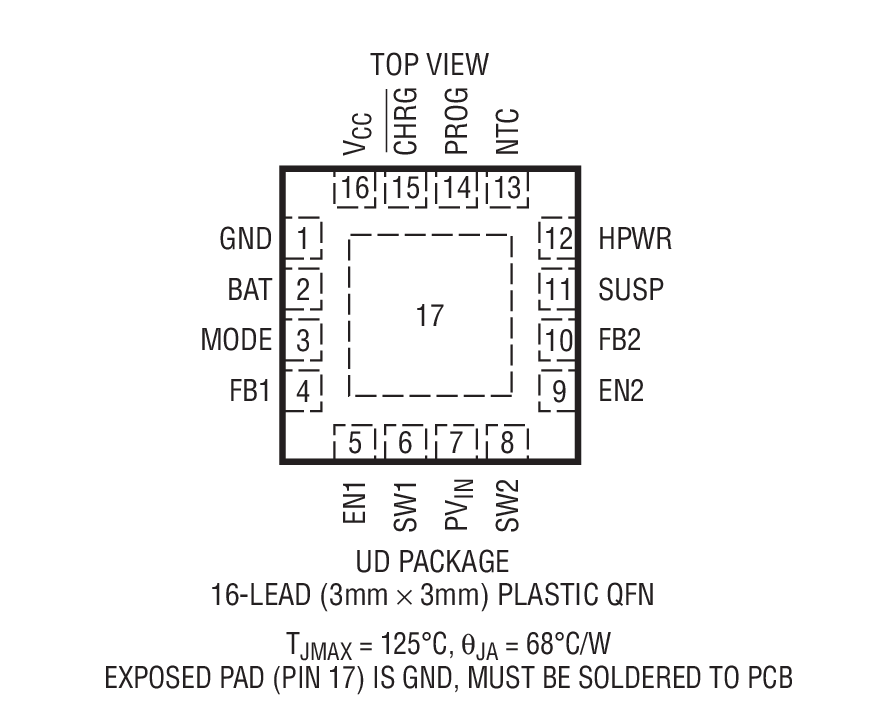

    LTC3559/LTC3559-1采用纤薄的耐热增强型16引脚(3mm x 3mm) QFN封装。

    应用

    • 基于SD/闪存的MP3播放器
    • 低功耗手持式应用
    Show More Arrow image
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    LTC3559
    LTC3559-1

    文档

    6
    overlayclose

    筛查

    1 应用

    mobileoverlaydownarrow
    • 全部
      TickIcon
    • 数据手册
    • 用户手册
    • 可靠性数据
    • 应用笔记
    • 全部
      TickIcon
    • 英文
    • 日文
    • 中文
    resetfilter

    重置过滤器

    数据手册

    2

    PDF Vector

    PDF

    更新 05/06/2008
    英文

    LTC3559: Linear USB Battery Charger with Dual Buck Regulators Data Sheet

    打开PDF文件

    redirect
    306.00K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 11/28/2007
    日文

    LTC3559: デュアル降圧レギュレータ付きリニアUSBバッテリ･チャージャ データシート

    打开PDF文件

    redirect
    1.00M
    download

    下载 PDF

    用户手册

    1

    PDF Vector

    PDF

    更新 09/24/2009
    英文
    DC1085A - Demo Manual redirect icon

    1.00M

    download

    下载 PDF

    可靠性数据

    1

    PDF Vector

    PDF

    更新 03/23/2018
    英文
    R415 Reliability Data redirect icon

    25.65 K

    download

    下载 PDF

    应用笔记

    2

    PDF Vector

    HTML

    更新 06/01/2020
    英文
    Reverse Voltage Protection for Battery Chargers redirect icon

    PDF Vector

    HTML

    更新 06/01/2020
    中文
    电池充电器的反向电压保护 redirect icon

    没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

    产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
    LTC3559EUD#PBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    LTC3559EUD#TRPBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    LTC3559EUD-1#PBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    LTC3559EUD-1#TRPBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link

    软件和型号相关生态系统

    部分模型 产品周期 描述

    低压热插拔控制器1
    LTC4361
    popup image
    Cart

    推荐新设计使用

    过压 / 过流保护控制器

    库仑计（电池电量计）1
    LTC2942
    popup image
    Cart

    不推荐用于新设计

    具温度、电压测量功能的电池电量测量芯片

    部分模型 产品周期 描述
    LTC4361
    popup image
    Cart

    推荐新设计使用

    过压 / 过流保护控制器

    LTC2942
    popup image
    Cart

    不推荐用于新设计

    具温度、电压测量功能的电池电量测量芯片

    评估套件 1

    reference details image

    DC1085A

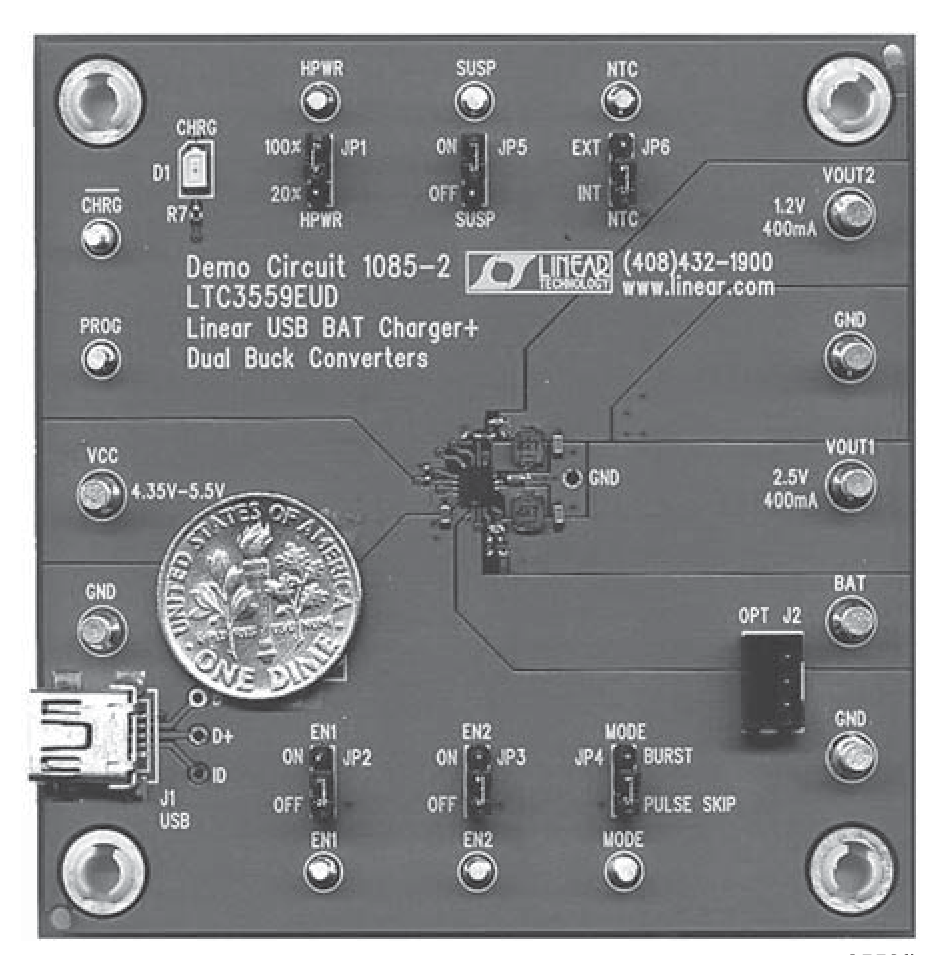

    LTC3559EUD演示板 |集成双通道400mA降压稳压器的USB锂离子线性充电器

    zoom

    DC1085A

    LTC3559EUD演示板 |集成双通道400mA降压稳压器的USB锂离子线性充电器

    download icon

    下载

     print icon

    打印
    DC1085A
    LTC3559EUD演示板 |集成双通道400mA降压稳压器的USB锂离子线性充电器
    立即购买 更多内容

    产品详情

    演示电路1085是一款集成双通道降压稳压器的线性USB电池充电器，其中采用LTC3559。LTC3559是一款集成双通道高效降压稳压器的CC/CV 5V/USB线性电池充电器。该器件非常适合为需要多个供电轨的单节4.2V锂离子/聚合物电池手持式应用供电。DC1085具有4.35V至5.5V的输入电压范围，并配置为提供高达500mA的充电电流，而该器件能够提供高达950mA的电流。电池充电器具有NTC输入，支持符合温度要求的充电操作。每个单片式同步降压稳压器能够提供高达400mA的输出电流，在整个锂离子/聚合物电池电压范围内的运行效率达到90%以上。降压输出电压设置为2.5V和1.2V。

    资料

    pdf icon

    ZIP

    DC1085A - Design File Download

    731.00K

    pdf icon

    PDF

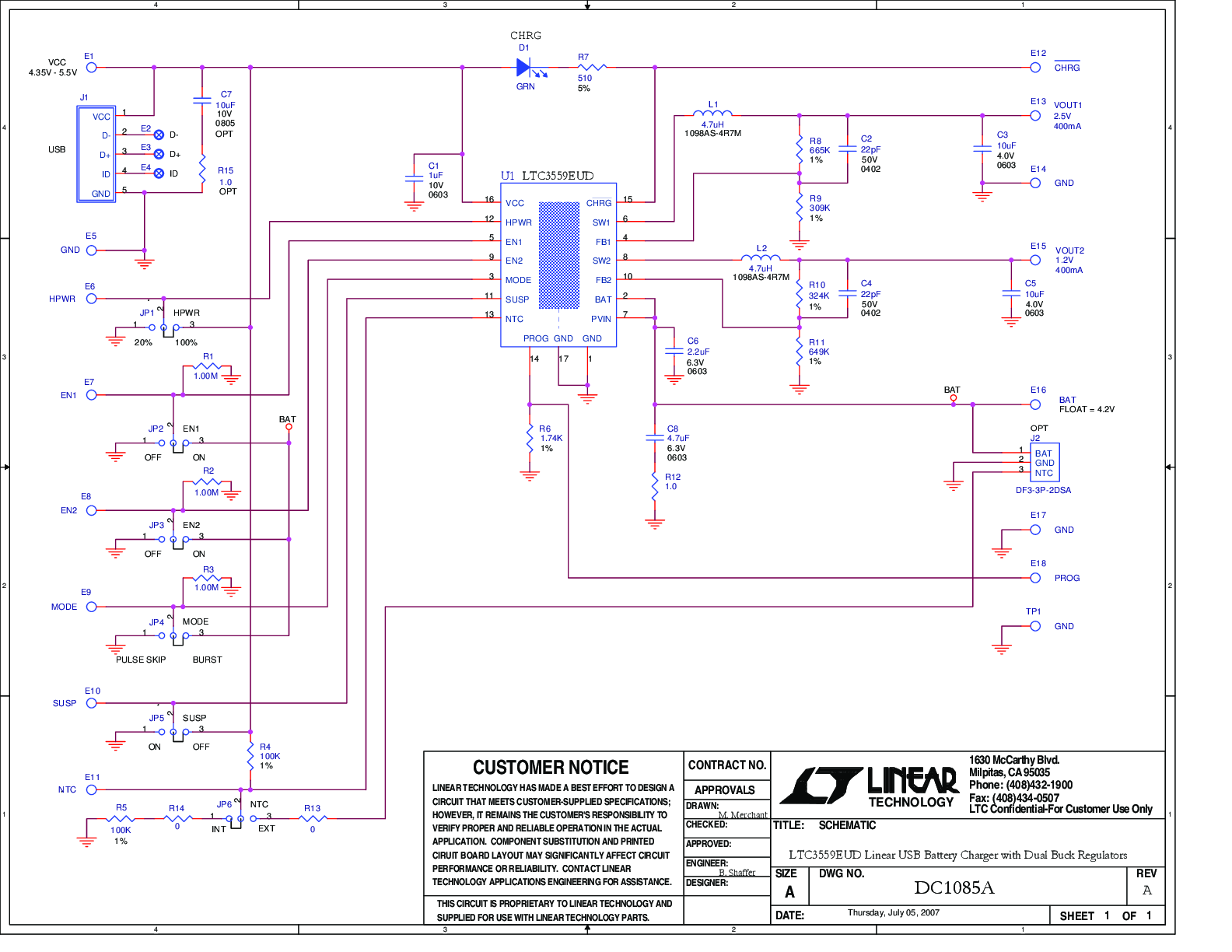

    DC1085A - Schematic Download

    51.00K

    pdf icon

    PDF

    DC1085A - Demo Manual Download

    1.00M

    更多 Arrow image

    评估套件1

    evaluation kit item images

    DC1085A

    LTC3559EUD演示板 |集成双通道400mA降压稳压器的USB锂离子线性充电器

    工具及仿真模型 1

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    spice tool Lt Spice

    LTC3559 - Battery Management Download
