概览
优势和特点
- 10μA 待机模式静态电流 (所有输出处于接通状态)
- 可在输入电源之间实现无缝切换：锂离子 / 锂聚合物电池和 USB
- 240mΩ 内部理想二极管
- 具可调输出电压的双通道高效率降压型开关稳压器 (200mA IOUT)
- 具系统复位功能的按钮接通 / 关断控制
- 复位时间 : 5 秒 (LTC3554 / LTC3554-1), 14 秒 (LTC3554-2 / LTC3554-3)
- 全功能锂离子 / 锂聚合物电池充电器
- 可编程充电电流和热限制
- 可在使用电池电量耗尽的情况下实现即时接通型操作
- 电池浮置电压: 4.2V (LTC3554 / LTC3554-2 / LTC3554-3), 4.1V (LTC3554-1)

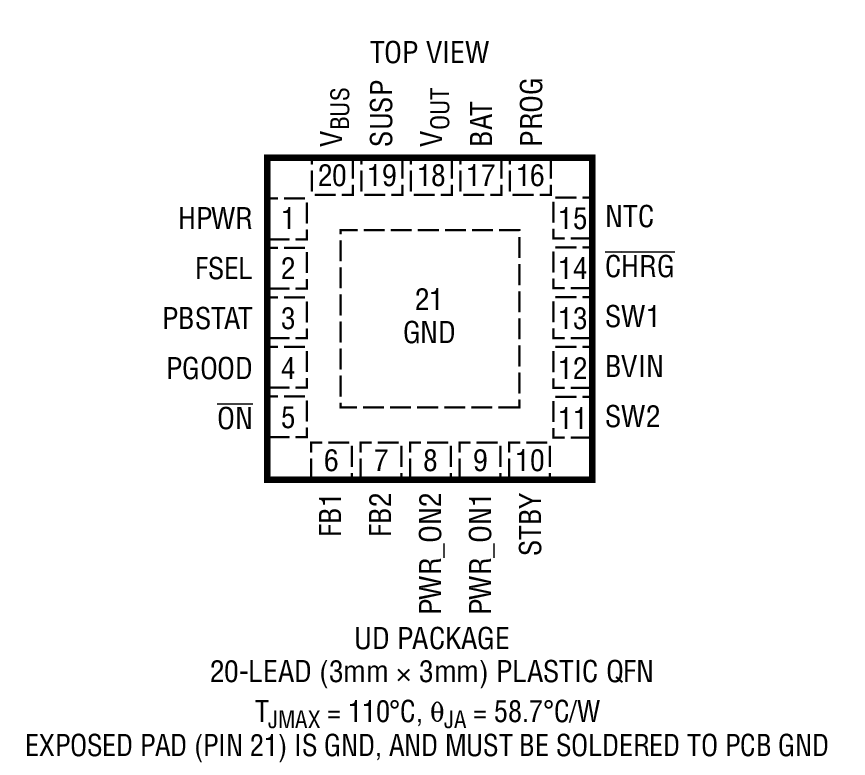

- 3mm x 3mm x 0.75mm 20 引脚 QFN 封装
产品详情

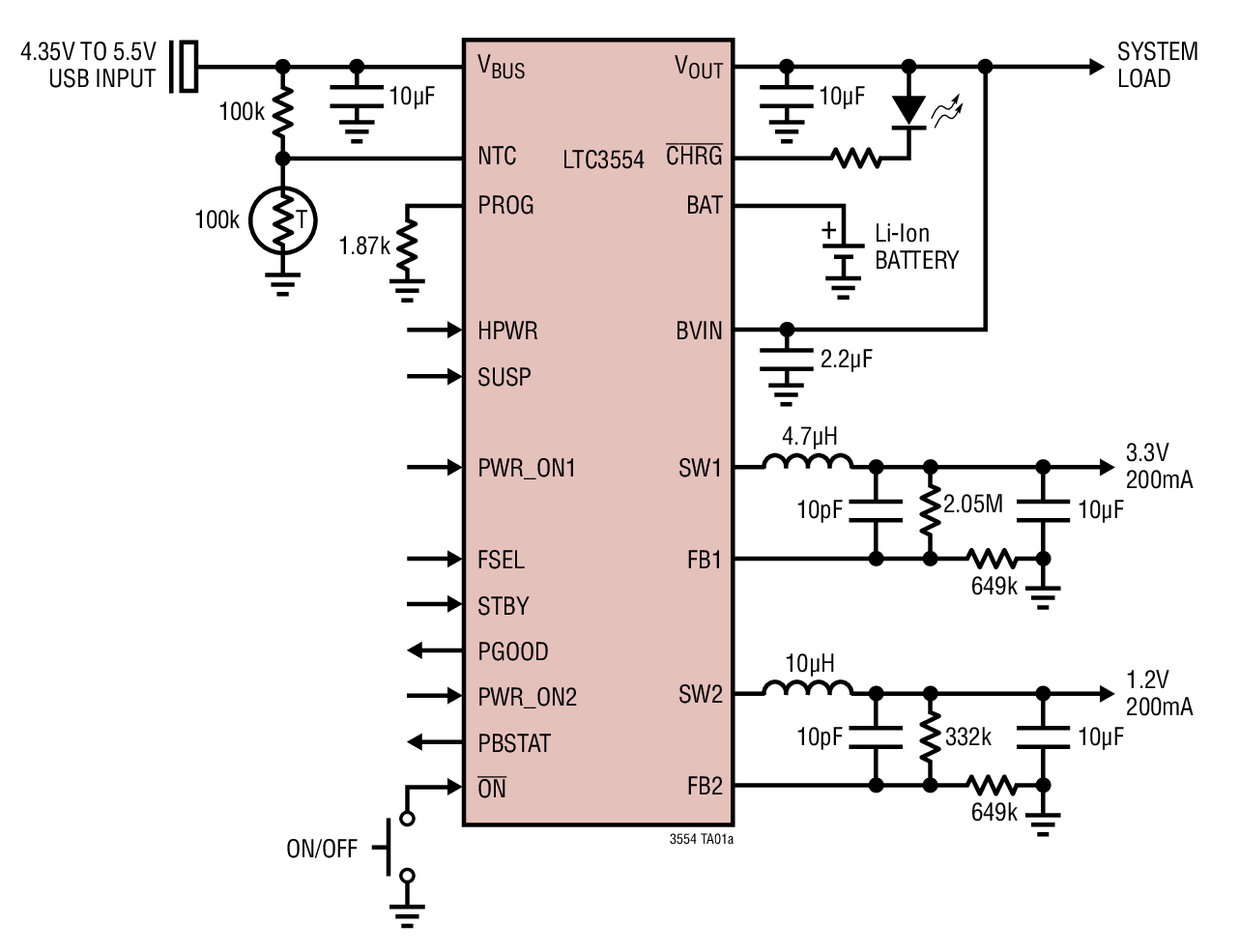

LTC®3554 系列是微功率、高集成度电源管理和电池充电器 IC，适合单节锂离子 / 锂聚合物电池应用。它包括一个具自动负载优先级处理功能的电源通路 (PowerPath™) 管理器、一个电池充电器、一个理想二极管和众多的内部保护功能。LTC3554 专为 USB 应用而设计，其电源管理器自动地把输入电流的最大值限制为 100mA 或 500mA。电池充电电流可自动减小，这样负载电流和充电电流之和就不会超过选定的输入电流限值。

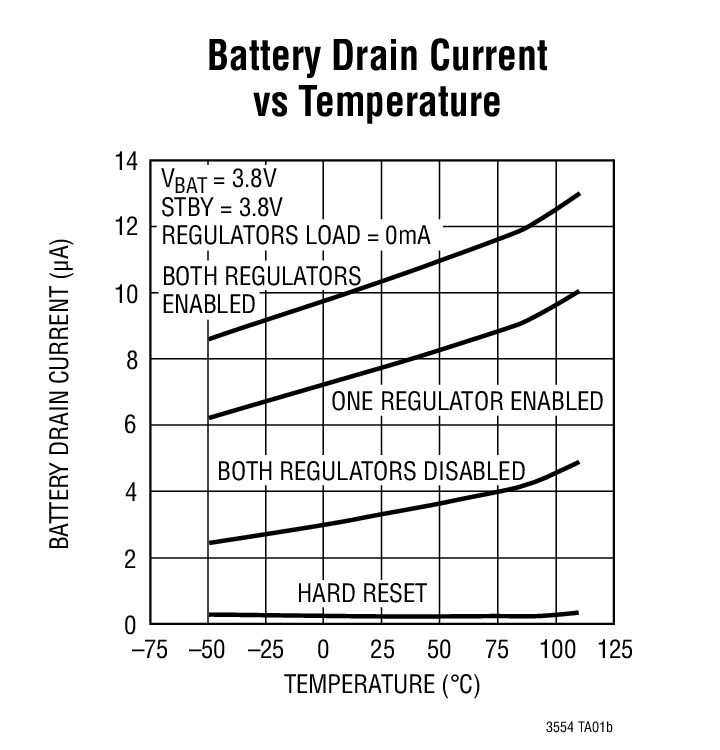

LTC3554 还包括两个同步降压型开关稳压器和一个按钮控制器。在待机模式中，当所有电源均被使能时，从电池吸收的静态电流仅为 10μA。LTC3554 采用 3mm x 3mm x 0.75mm 20 引脚 QFN 封装。
应用
- 基于 USB 的手持式产品
- 基于锂离子 / 锂聚合物电池的便携式电子设备
- 健身计算机
- 低功率医疗设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R540 Reliability Data3/26/2018
-

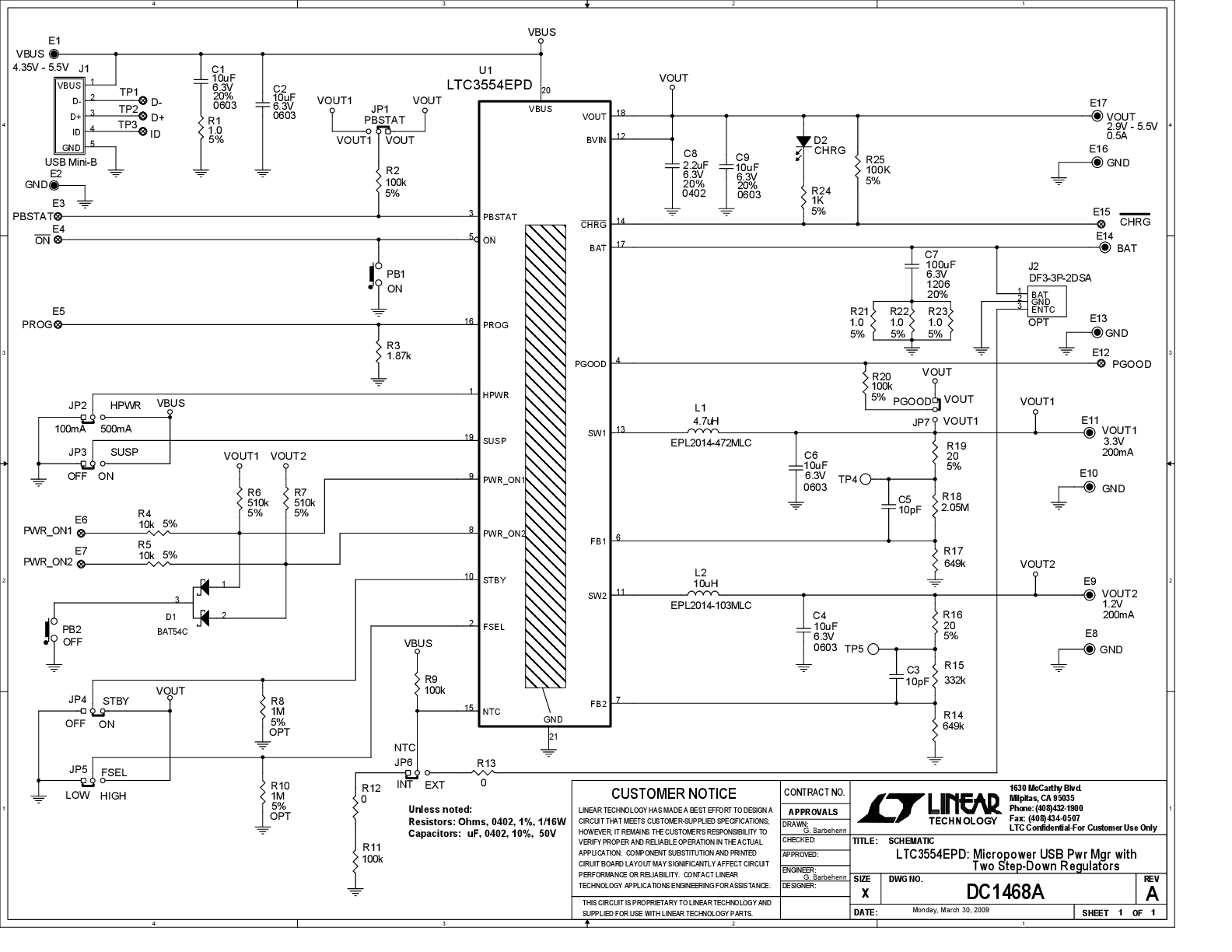

DC1468A - Demo Manual9/24/2009
-
