概览

优势和特点

  • 350mA 恒定电流输出
  • 符合 2.8V 至 4V 输出
  • 单节或两节 NiMH 或碱性电池输入
  • 同步整流:效率高达 90%
  • 固定工作频率:1.3MHz
  • 低静态电流:< 1mA
  • 非常低的停机电流:< 50µA
  • 开路 LED 输出被限制为 4.7V
  • VIN 范围:1V 至 3.2V
  • 调光控制
  • 旨在保护电池的欠压闭锁功能
  • 采用扁平 (高度仅 0.75mm) 3mm x 3mm 耐热增强型 8 引脚 DD 和 S8 封装

产品详情

LTC®3490 为 1W LED 应用提供了一种恒定电流驱动。它是一款高效升压型转换器,采用单节或两节 NiMH 或碱性电池作为工作电源,可产生 350mA 的恒定电流,并符合高达 4V 的电压规格。它包含一个 100mΩ NFET 开关和一个 130mΩ PFET 同步整流器。在内部将固定开关频率设定为 1.3MHz。

 如果输出负载断接,则 LTC3490 将输出电压限制为 4.7V。它还具有一种模拟调光能力,可按照与 CTRL/SHDN 引脚电压成比例的方式来减小驱动电流。当电池电压降至每节 1V 以下时,将传送一个低电池电量逻辑输出信号。当电池电压降至每节 0.85V 以下时,欠压闭锁电路将关断 LTC3490。对反馈环路实施内部补偿,旨在较大限度地减少组件数目。


应用

  • 便携式照明
  • 可再充电闪光灯

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

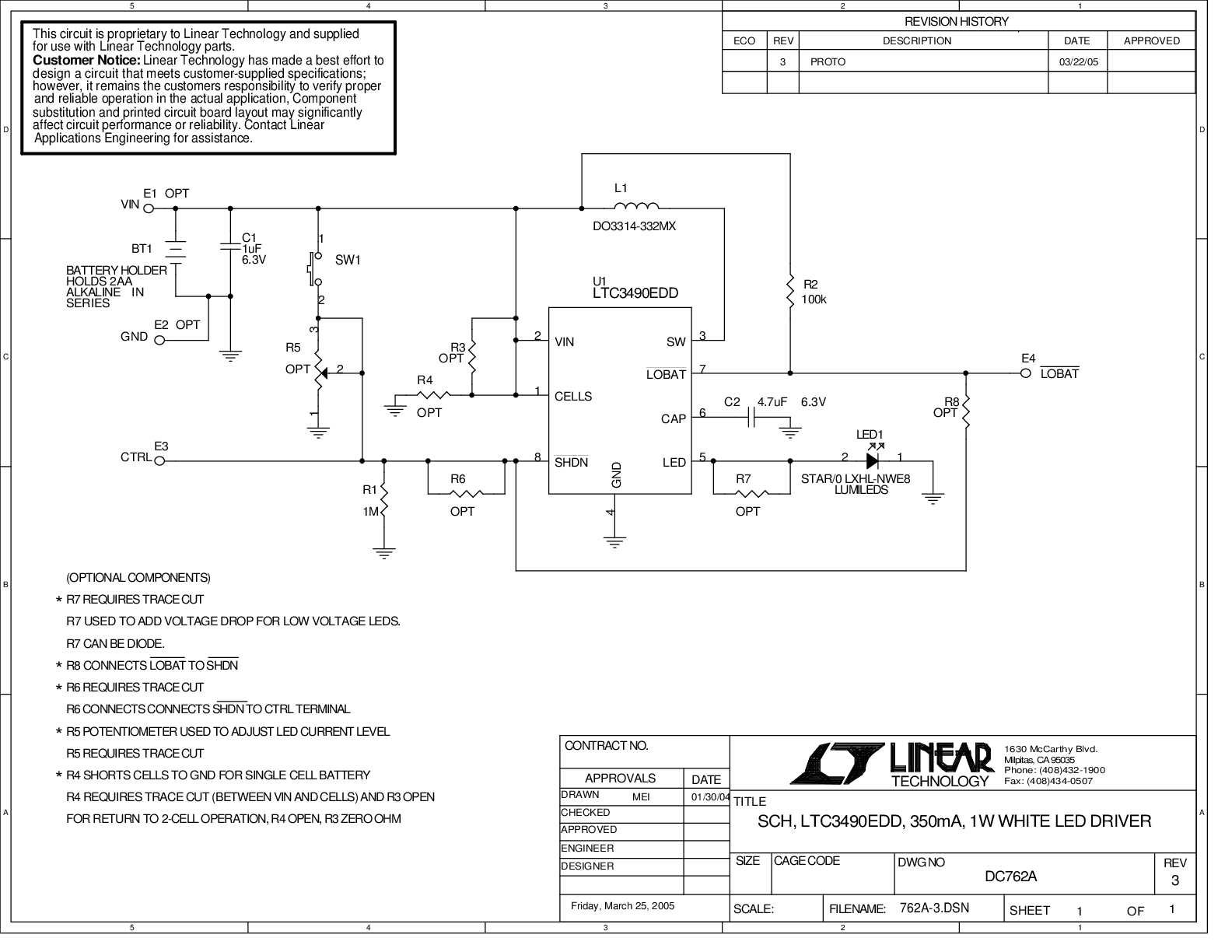

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LTC3490

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC3490EDD#PBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3490EDD#TRPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3490ES8#PBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
LTC3490ES8#TRPBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
Wafer Fabrication Data R415 Reliability Data
