LTC3331

具能量收集电池充电器的毫微功率降压-升压型 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 具输入优先排序器的双输入、单输出 DC/DC 转换器
    • 能量收集输入:3.0V 至 19V 降压 DC/DC 转换器
    • 电池输入:高达 4.2V 降压-升压 DC/DC 转换器
  • 具可编程浮动电压的 10mA 并联电池充电器:3.45V,4.0V,4.1V,4.2V
  • 低电池电量断接
  • 超低静态电流:在无负载时为 950nA
  • 集成型超级电容器平衡器
  • 输出电流高达 50mA
  • 可编程 DC/DC 输出电压,降压 UVLO 和降压-升压峰值输入电流
  • 集成型低损耗全波桥式整流器
  • 输入保护性分流器:在 VIN ≥ 20V 条件下高达 25mA
  • 5mm x 5mm QFN-32 封装

更多细节
show more Icon

LTC®3331 集成了一个高电压能量收集电源和一个由可再充电电池供电的降压-升压型 DC/DC 转换器,可创建一款面向可替代能源应用的单输出电源。一个 10mA 分流器允许利用收集能量进行电池的简单充电,而一种低电池电量断接功能则用于避免电池发生深度放电。由一个集成型全波桥式整流器和一个高电压降压 DC/DC 组成的能量收集电源负责从压电源、太阳能或磁源收集能量。任一 DC/DC 转换器皆能给单个输出提供电能。降压转换器可在收集能量可用的情况下运作,因而能够把分流充电器所需并从电池吸收的静态电流减小至 200nA,从而可延长电池的寿命。当没有收集能量可用时,降压-升压转换器将只给 VOUT 供电。

另外,该器件还集成了一个超级电容器平衡器,故可增加输出存储。针对输入和输出的电压和电流设定值均可通过引脚搭接的逻辑输入来设置。LTC3331 采用 5mm x 5mm QFN-32 封装。



Applications

  • 能量收集
  • 具电池后备的太阳能供电型系统
  • 无线 HVAC 传感器和安保设备
  • 移动资产跟踪

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3331EUH#PBF
  • HTML
  • HTML
LTC3331EUH#TRPBF
  • HTML
  • HTML
LTC3331IUH#PBF
  • HTML
  • HTML
LTC3331IUH#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3331EUH#PBF

量产

LTC3331EUH#TRPBF

量产

LTC3331IUH#PBF

量产

LTC3331IUH#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3331EUH#PBF

量产

LTC3331EUH#TRPBF

量产

LTC3331IUH#PBF

量产

LTC3331IUH#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

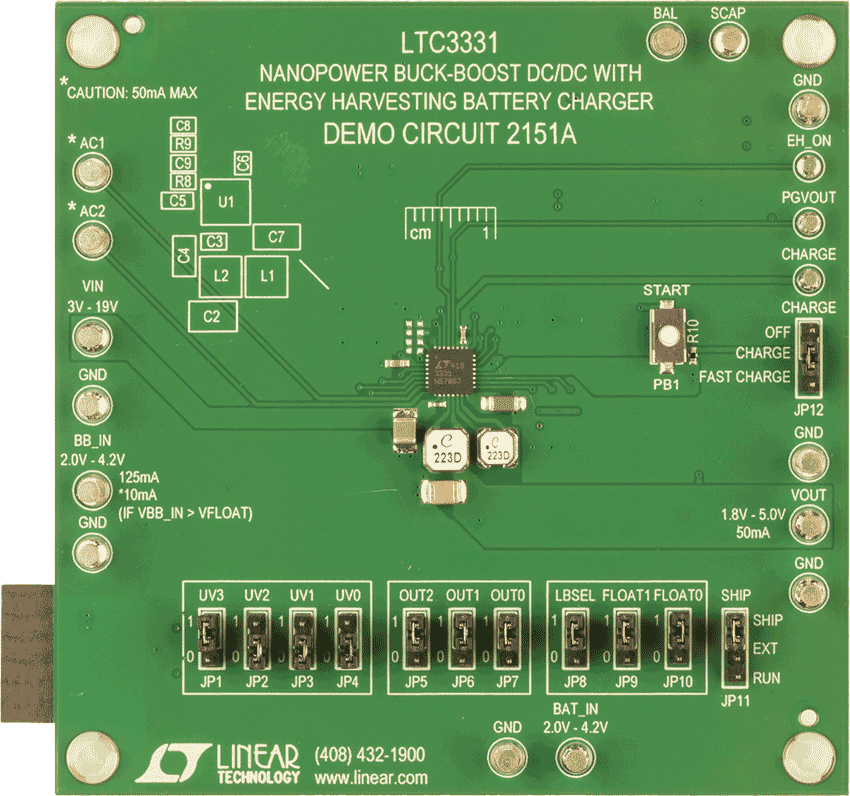

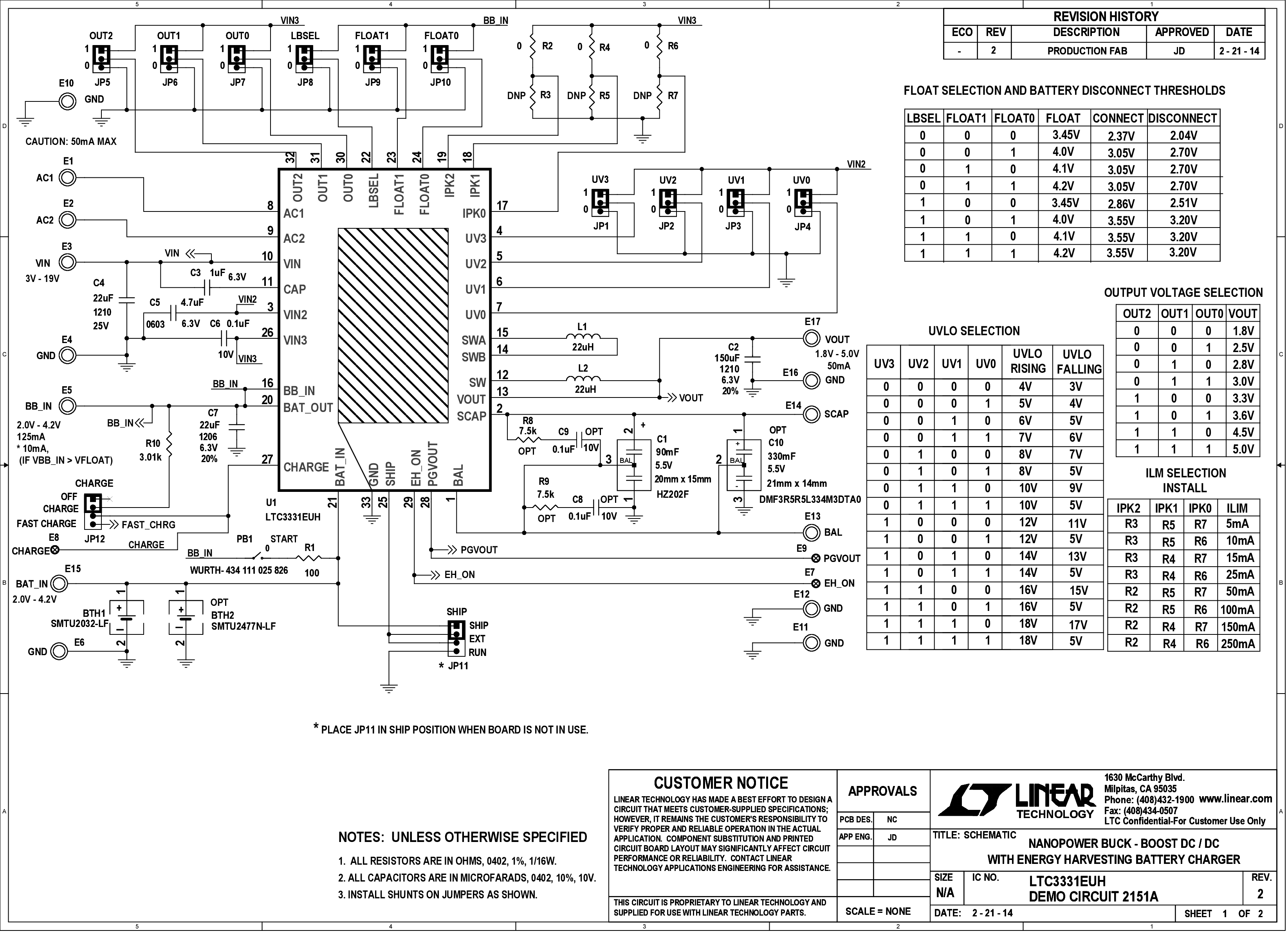

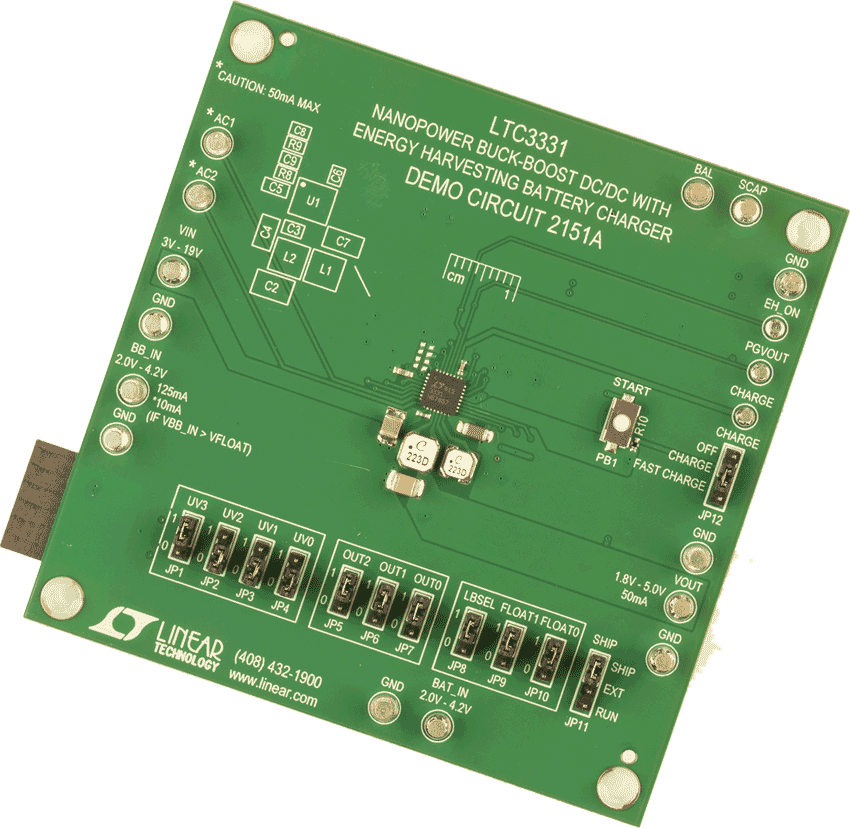

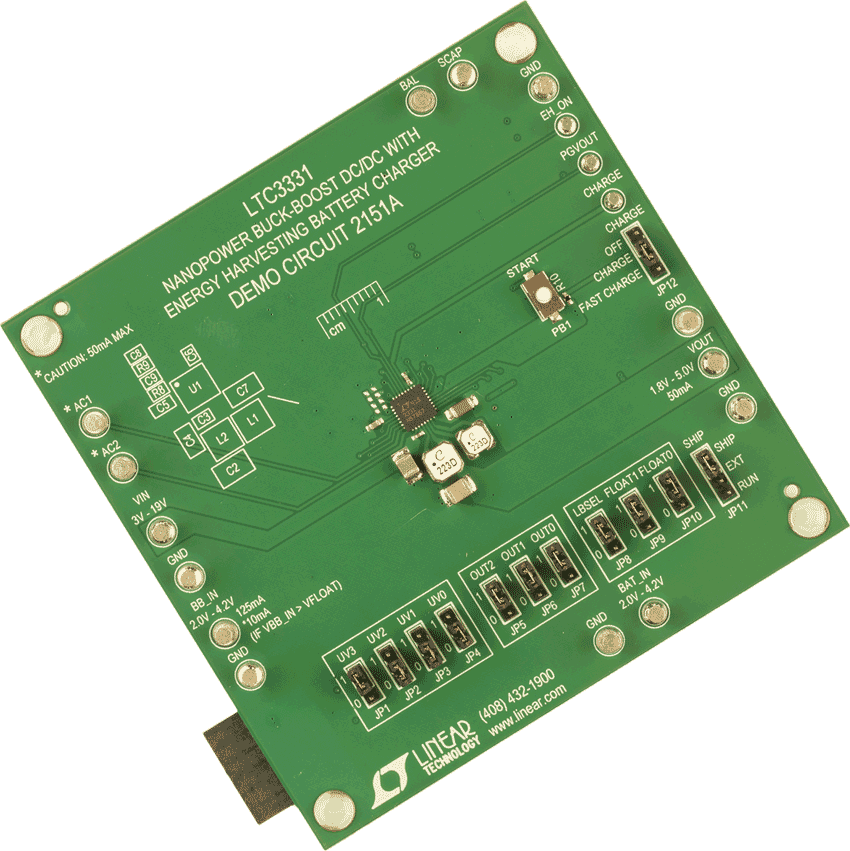

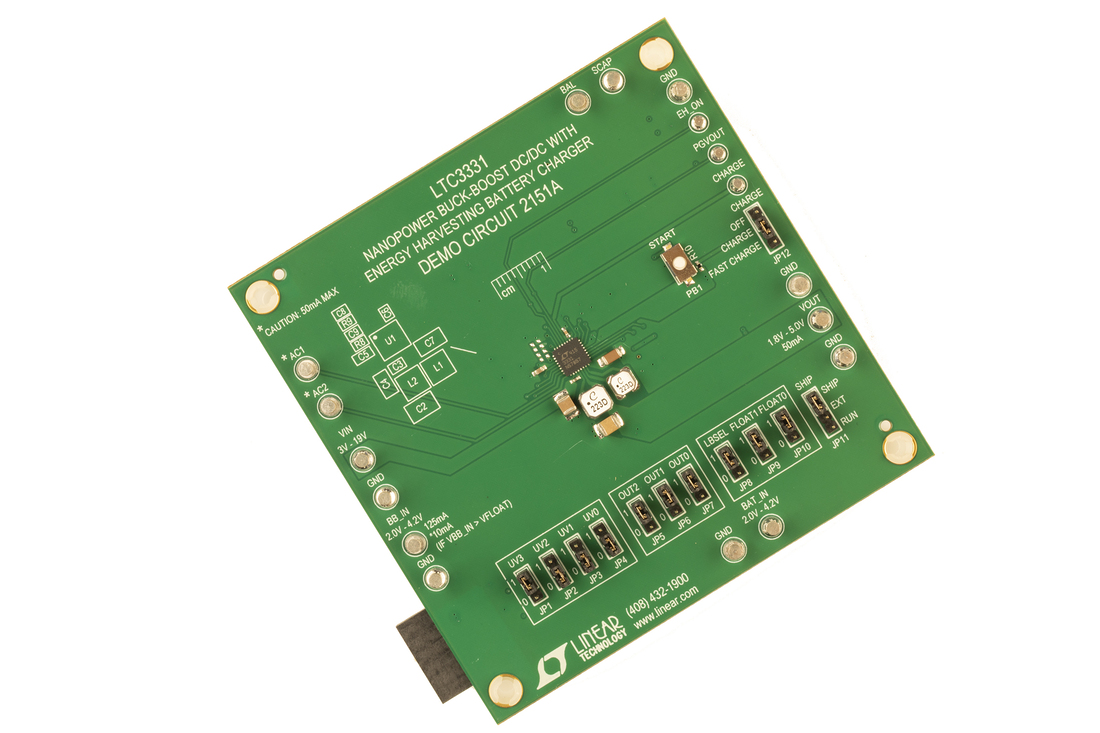

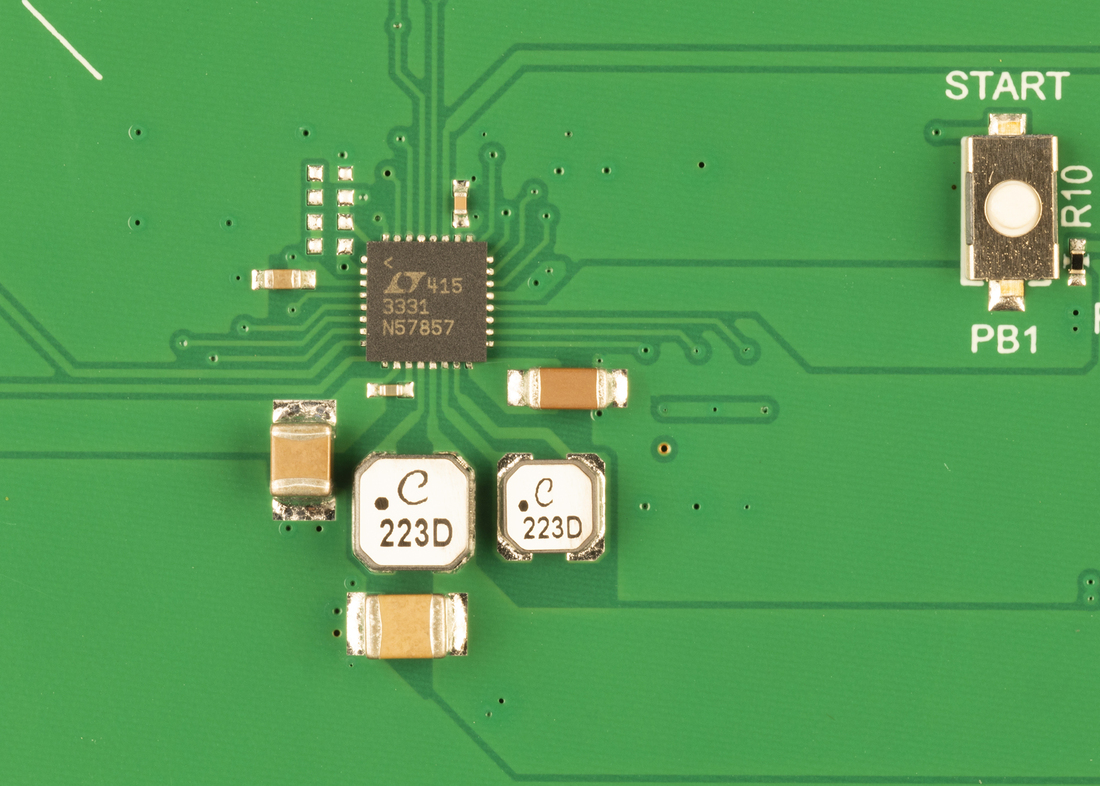

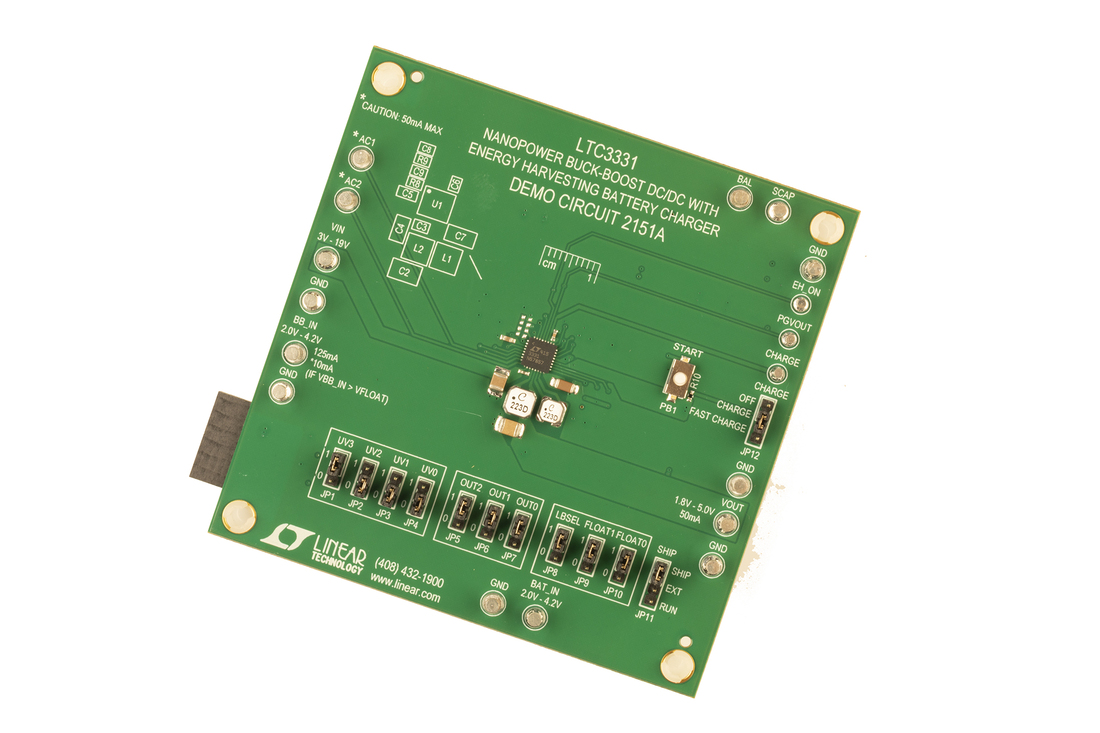

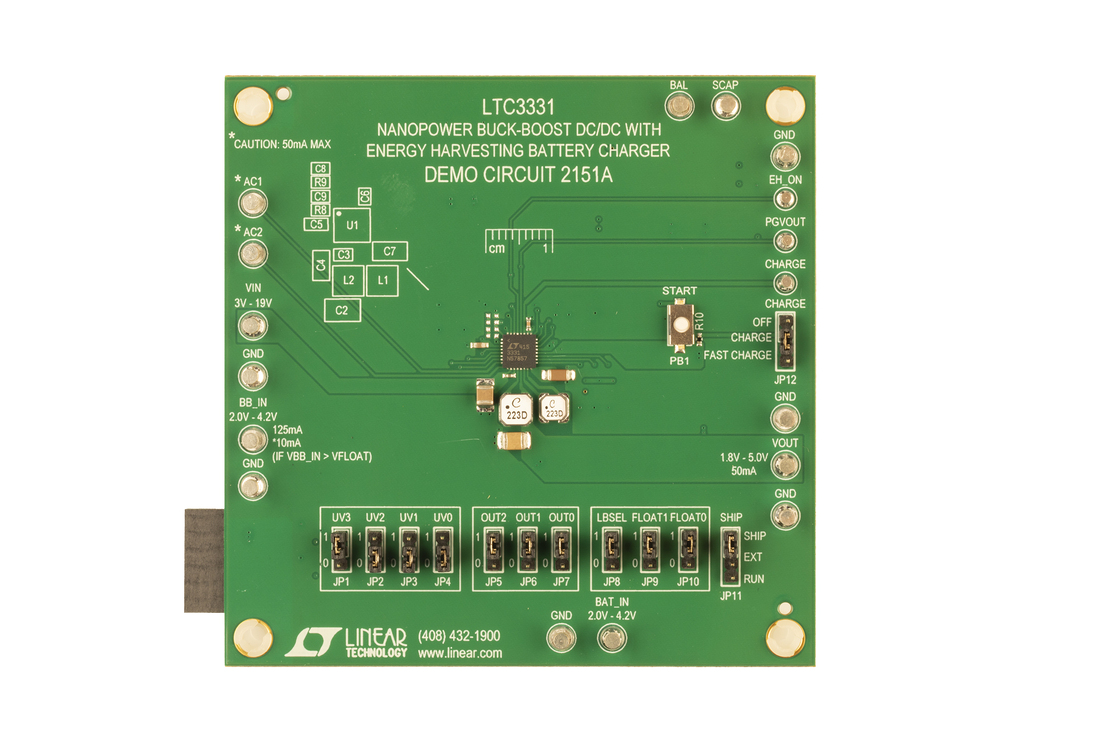

reference details image
