概览

优势和特点

  • 高达 500mA 的输出电流
  • 无电感器
  • 2.7V 至 5.5V 输入电压范围
  • 效率比 LDO 提高 2 倍
  • 两相、扩展频谱操作用于实现低的输入和输出噪声
  • 停机模式把负载与 VIN 断接
  • 可调的输出电压范围:0.9V 至 1.6V
    固定的输出电压:1.2V、1.5V
  • 超级突发、突发和突发取消操作模式
  • 低工作电流:突发模式 (Burst Mode®) 操作时,IIN = 35μA
  • 超级突发模式工作电流:IIN = 10μA
  • 低停机电流:IIN = 0.01μA (典型值)
  • 软启动可限制接通时的浪涌电流
  • 短路和过热保护
  • 采用耐热性能增强型 10 引脚 MSOP 封装

产品详情

LTC®3251 / LTC3251-1.2 / LTC3251-1.5 是两相充电泵降压型 DC/DC 转换器,其可采用 2.7V 至 5.5V 输入产生一个稳定的输出。这些器件采用开关电容器分数转换以实现两倍于线性稳压器的典型效率。无需电感器。VOUT 可采用电阻器设置在 0.9V 至 1.6V 的范围内,或者固定于 1.2V 或 1.5V,并可提供高达 500mA 的负载电流。

一种独特的两相扩展频谱架构可提供一个非常低噪声稳定输出以及输入端上的低噪声。这些器件具有 4 种操作模式:连续扩展频谱、扩展频谱和突发模式操作、超级突发 (Super Burst) 模式操作、以及停机模式。

低工作电流 (在突发模式操作中为 35μA,在超级突发模式操作中则为 10μA) 和低外部组件数目使 LTC3251 / LTC3251-1.2 / LTC3251-1.5 非常适合空间受限的电池供电型应用。这些器件具有短路和过热保护功能,并采用耐热性能增强型 10 引脚 MSOP 封装。


应用

  • 手持式设备
  • 蜂窝电话
  • 便携式电子设备
  • DSP 电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

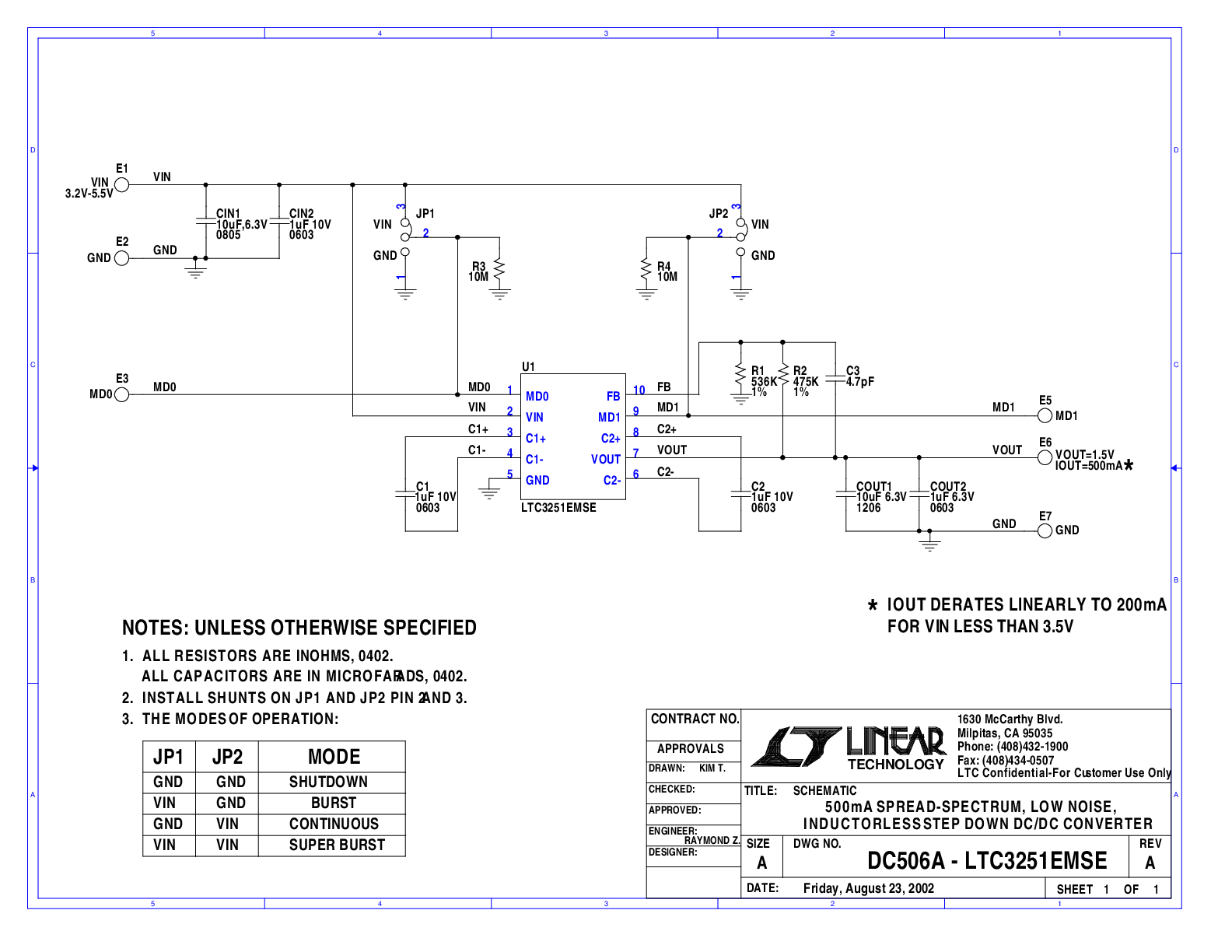

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC3251
