概览
优势和特点
- 高效操作：具自动模式切换功能的 1x、1.5x 或 2x 升压模式
- 超低压差 ILED 电流控制
- 输出电流高达 1A
- 低噪声恒定频率操作
- 独立的低电流/高电流设置和使能引脚
- 宽 VIN 范围：2.9V 至 4.4V
- 开路/短路 LED 保护
- 在停机模式中实现了 LED 断接
- 低停机电流：2.5uA
- LED 电流设置准确度：4%
- 自动软起动功能限制了浪涌电流
- 无电感器
- 纤巧型应用电路 (所有元件的高度均 <1mm)
- 3mm x 4mm 12 引脚 DFN 封装
产品详情
LTC®3216 是一款低噪声、高电流充电泵 DC/DC 转换器，专为给高电流 LED 供电而设计。该器件包括一个准确的可设置电流源，此电流源能够从一个 2.9V 至 4.4V 输入来驱动高达 1A 的负载。低外部元件数目 (两个跨接电容器、两个编程电阻器以及 VIN 和 CPO 引脚上的两个旁路电容器) 使得 LTC3216 成为小型、电池供电式应用的理想选择。
内置软起动电路可防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。独立的高电流和低电流设定值由两个外部电阻器来设置。停机模式和电流输出电平通过两个逻辑输入来选择。
一个超低压差电流源在非常低的 ILED 电压条件下保持了准确的 LED 电流。自动模式切换功能通过监视 LED 电流源两端的电压、并且仅在检测到 ILED 压差时切换模式而实现了效率的优化。LTC3216 采用小外形 3mm x 4mm 12 引脚 DFN 封装。
应用
- 蜂窝电话、PDA 和数码相机的 LED 手电筒/相机照明灯电源
- 普通照明和/或闪光灯/频闪观测器应用
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
-

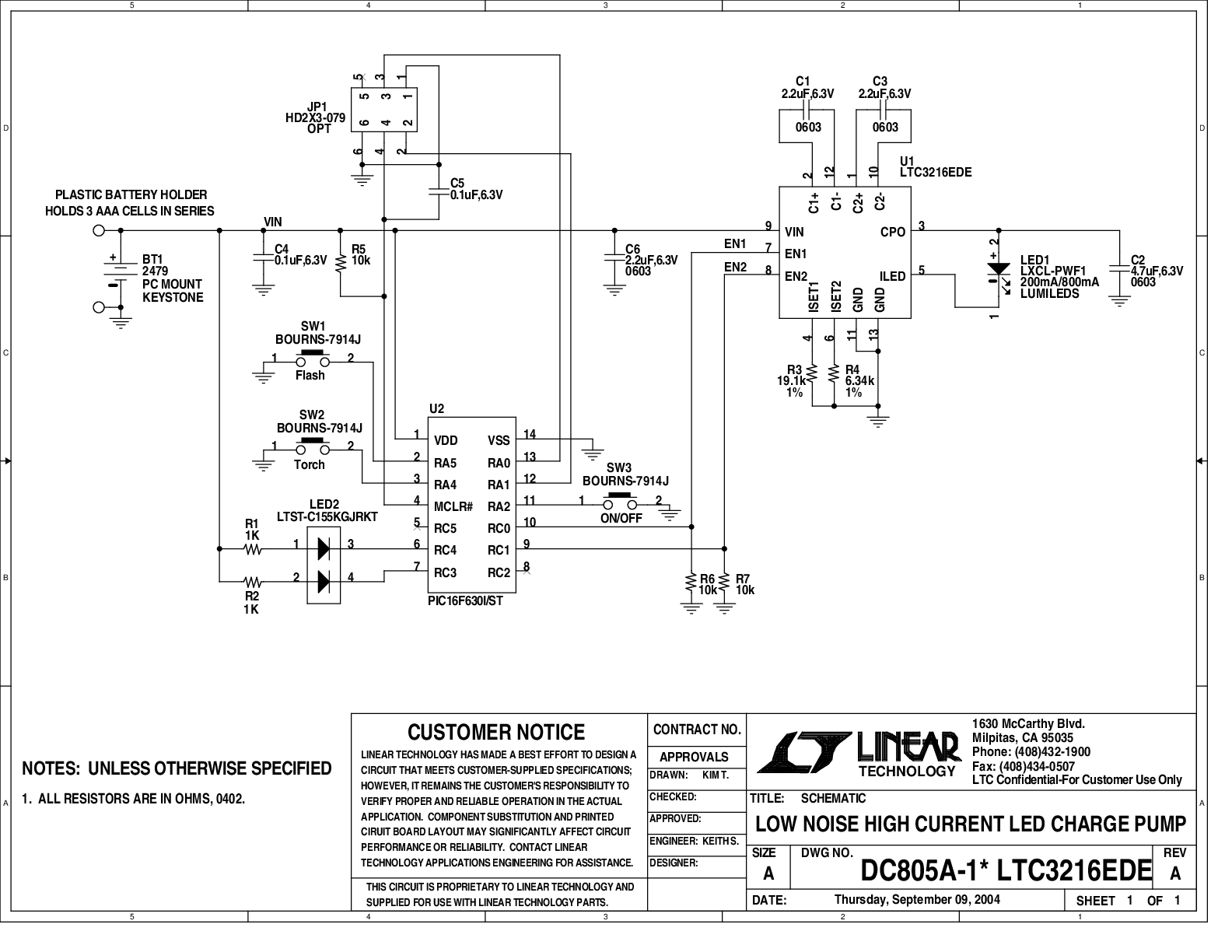

DC805A - Demo Manual9/24/2009PDF78K
工具及仿真模型
LTspice中提供以下器件型号：
LTC3216
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3216EDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3216EDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
