概览

优势和特点

  • 低噪声、多模式充电泵 (1x、1.5x、2x) 提供了高达91% 的效率
  • 转换速率受限的开关操作降低了传导噪声和辐射噪声 (EMI)
  • 高达 600mA 的总输出电流
  • 具 64 级线性亮度控制能力的 12 个 28mA 通用电流源
  • 具 16 级线性亮度控制能力和两秒高电流安全定时器的 425mA CAM (相机) LED 电流源
  • 采用两线式 I2C™ 接口来实现每个电流源的独立接通/关断、亮度电平、闪烁和灰度等级控制
  • 内部电流基准
  • 提供了两个 I2C 地址 (LTC3207 00110110，LTC3207-1 00110100)
  • 用于异步 LED 接通/关断控制的可配置ENU引脚
  • 自动或强制模式切换
  • 内部软起动功能可限制浪涌电流
  • 短路/热保护
  • 4mm x 4mm 24 引脚 QFN 塑料封装

产品详情

LTC®3207/LTC3207-1 是高集成度多显示屏 LED 驱动器。该器件包括一个高效率、低噪声充电泵，用于为 12 个通用LED 电流源和一个相机 LED 电流源供电。LTC3207/LTC3207-1 只需 5 个小陶瓷电容器即可构成一个完整的 LED 电源和电流控制器。此外，还提供了两个 I2C 地址。

显示屏电流由一个内部精准电流基准来设定。所有通用电流源的独立调光、接通/关断、闪烁和灰度等级控制均通过 I2C串行接口来实现。可使用 6 位线性 DAC 来调节每个通用LED 电流源的亮度电平。CAM 电流源具有一个用于调节亮度的 4 位线性 DAC。

LTC3207/LTC3207-1 充电泵根据 LED 电流源两端的电压来优化效率。该器件在1x模式中上电，并将在任一被使能的LED 电流源开始进入压降状态时自动切换至升压模式。第一个压降将把IC转换至 1.5x 模式，随后的一个压降则把LTC3207/LTC3207-1 切换至 2x 模式。当某个数据寄存器通过 I2C 端口更新时，该器件将复位至 1x 模式。


应用

  • 采用QVGA+ 显示屏的可视电话

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

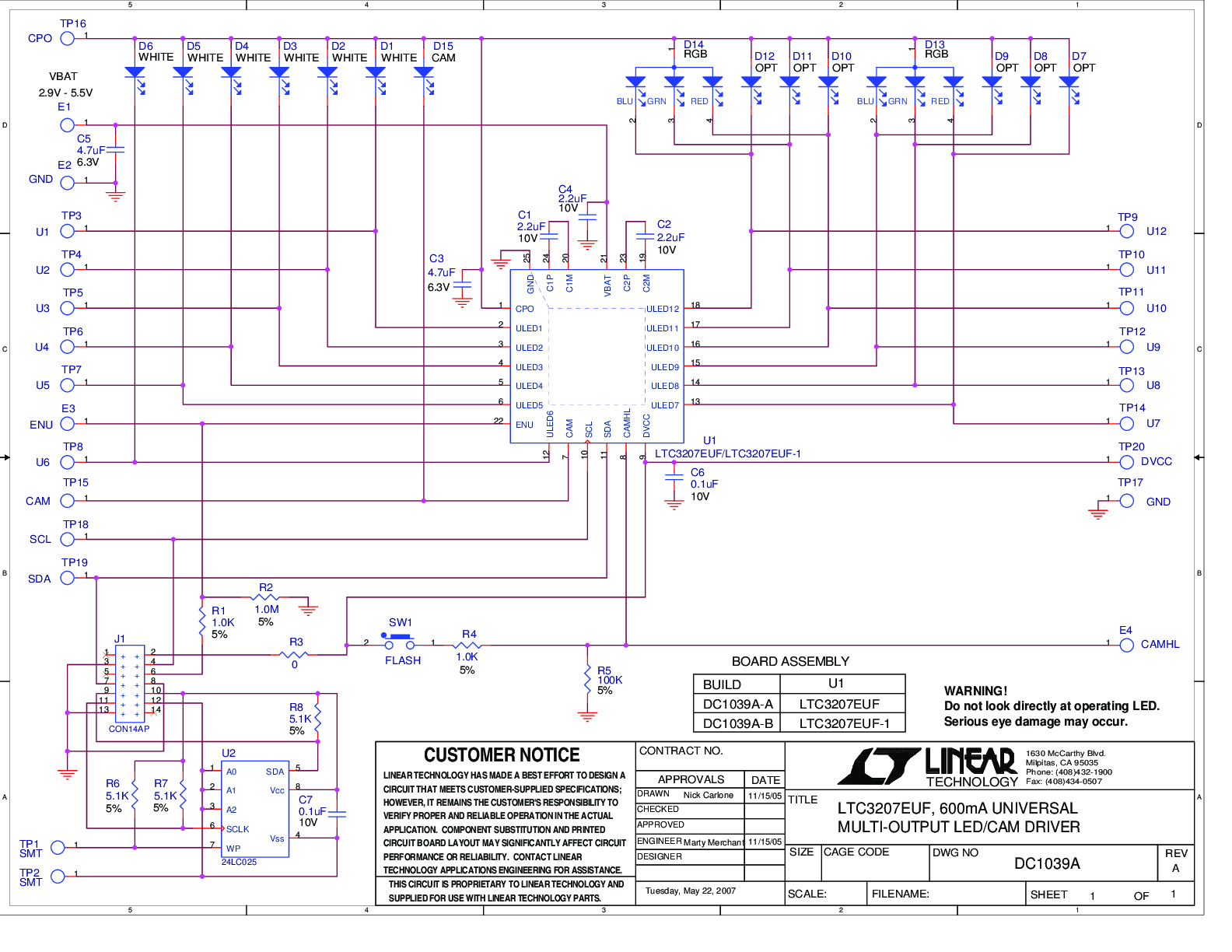

评估套件 (2)

参考资料

  • 查看全部 (5)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 应用笔记 (1)
  • 用户手册 (1)
  • 技术文章 (1)
    • Document Type

    配套产品推荐

    LTC3207 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC3207EUF#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC3207EUF#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC3207EUF-1#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LTC3207EUF-1#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    Wafer Fabrication Data R415 Reliability Data
