LTC3206

量产

I²C 多显示屏 LED 控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 升压/直接连接型分数充电泵可提供高达 92% 的效率
  • 高达 400mA 的连续输出电流
  • 可对具 1-6 个 LED 的主显示屏、1-4 个 LED 的副显示屏以及 RGB LED 显示屏进行独立的电流和调光控制
  • 可采用双线式 I2C™ 串行接口来设置 LED 电流
  • LED 电流匹配精度达 1%
  • 低噪声恒定频率操作 *
  • 组件数目极少
  • 自动软启动可限制浪涌电流
  • 16种指数间隔调光状态为主和副显示屏提供了 128 : 1 的亮度范围
  • 可为 RGB 显示提供多达 4096 种色彩组合
  • 低工作电流：IVIN =  180µA
  • 纤巧、扁平的 24 引脚 (4mm×4mm×0.75mm) QFN 封装

LTC®3206 是一款高集成度的多显示屏 LED 控制器。该器件包括一个高效、低噪声分数升压/直接连接型充电泵，用于为主和副白光 LED 显示屏以及一个 RGB 彩色 LED 显示屏供电。LTC3206 只需要 4 个小型陶瓷电容器和 2 个电阻器即可形成一个完整的三屏 LED 电源和电流控制器。

主/副显示屏以及 RGB 显示屏的最大电流均单独设定。每个 LED 的电流由一个内部电流源来控制。所有显示屏的调光和 ON/OFF 控制均通过一个双线式串行接口来完成。可将两个辅助 LED 引脚单独分配给主或副显示屏。主和副显示屏均具有 16 种独立调光状态。每个红、绿和蓝 LED 都具有 16 种调光状态，从而实现了多达 4096 种色彩组合。

LTC3206 的充电泵可根据 VIN 和 LED 正向电压条件来优化效率。该器件在直接连接模式中上电，并在任何被使能的 LED 电流源开始进入压降状态时立即自动转换至 1.5x 升压模式。内部电路在起动和模式转换过程中可防止涌入电流和过高的输入噪声。LTC3206 采用 24 引脚 (4mm×4mm) QFN 封装。


Applications

  • 蜂窝电话
  • 无线 PDA
  • 多显示屏手持式设备
LTC3206
I²C 多显示屏 LED 控制器

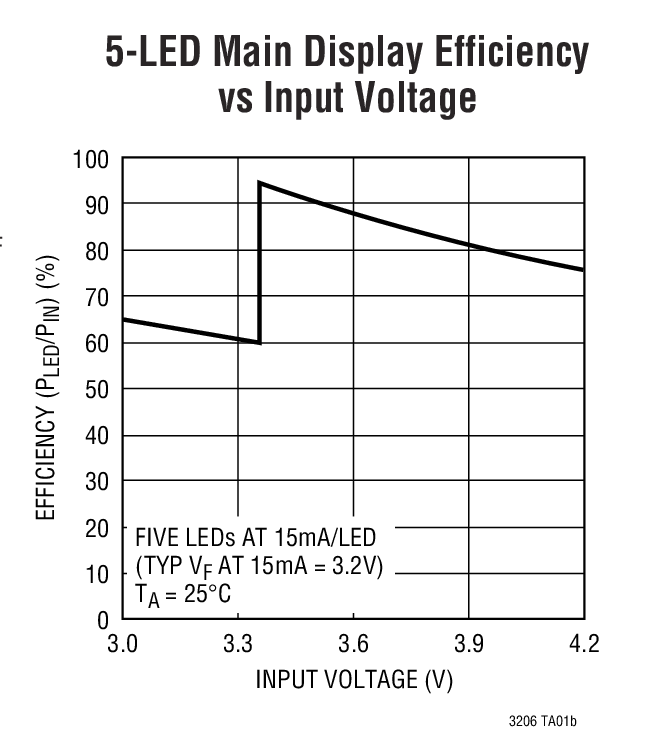

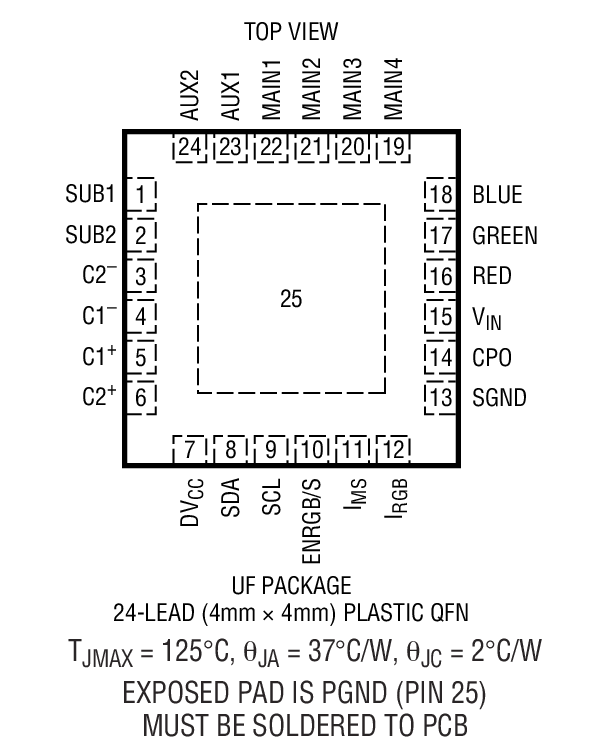

5-LED Main Display Efficiency vs Input Voltage Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电平转换器和缓冲区 2
LTC4311
量产 低电压 I2C/SMBus 加速器
LTC4317
量产 双通道 I2C / SMBus 地址转换器
模数转换器(ADC) 1
LTC2991
推荐用于新设计 8 通道 I2C 电压、电流和温度监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC749A

LTC3206EUF | I2C多显示LED控制器，VIN = 2.7V - 4.5V（需要DC590控制器）

立即购买 更多内容

产品详情

DC749A：LTC3206 I2C多显示LED控制器演示板。



DC749A
LTC3206EUF | I2C多显示LED控制器，VIN = 2.7V - 4.5V（需要DC590控制器）

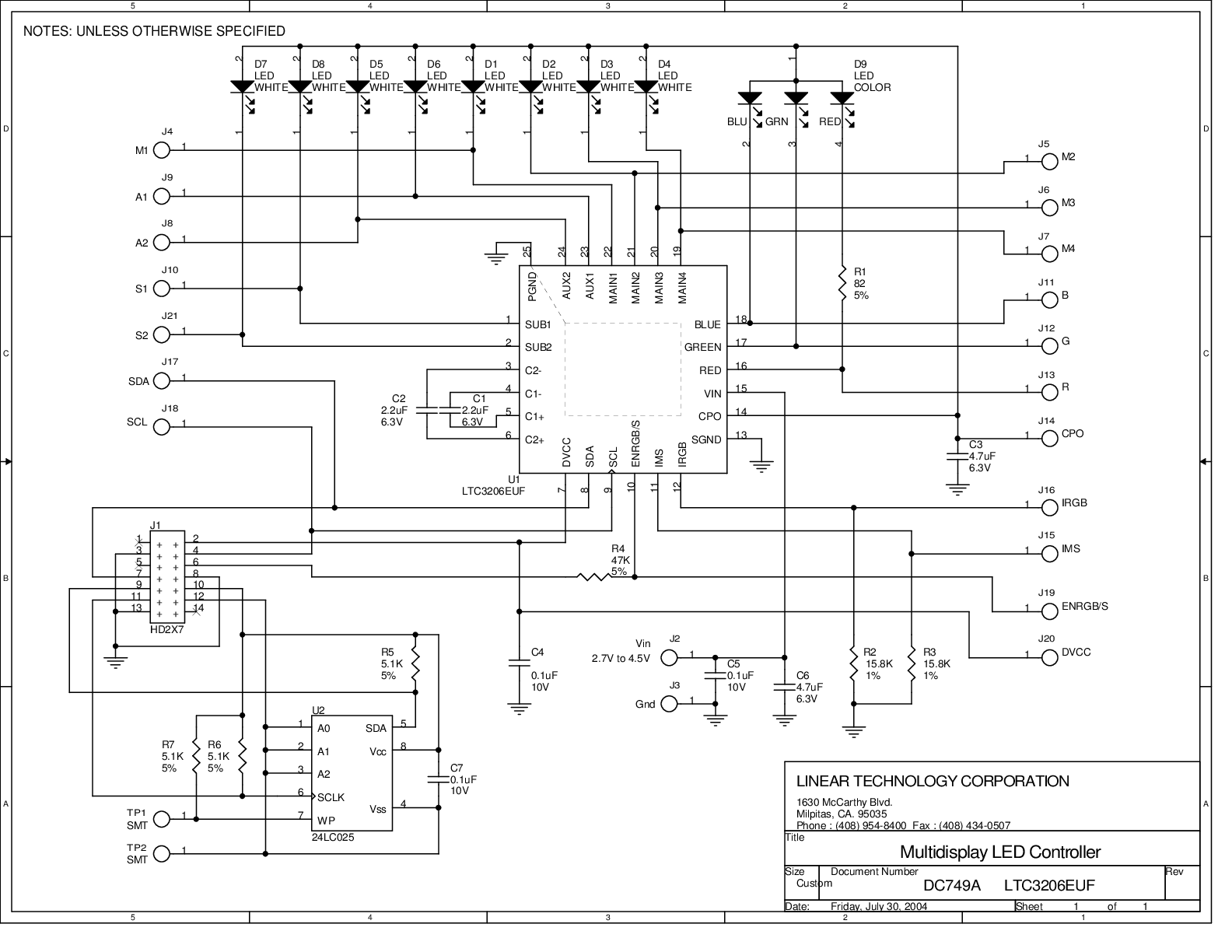

DC749A - Schematic
