LTC2980-24

24通道PMBus电源系统管理器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 对 24 个电源进行排序、微调、裕量设置和监控
  • 管理故障、监控遥测和创建故障日志
  • 符合 PMBus 标准的命令集
  • 受 LTpowerPlay® GUI 支持
  • 在目标的 0.15% 范围内对电源进行裕量设置和微调
  • 每个通道具有快速 OV/UV 监控器
  • 在多个 ADI PSM 套件之间协调时序监控和故障管理
  • 自动将故障记录到内部 EEPROM 中
  • 可自主运行,无需额外的软件
  • 内部温度和输入电压监控器
  • 准确监控 24 个输出电压、三个输入电压和内部裸片温度
  • I2C/SMBus 串行接口
  • 可由 3.3V 或 4.5V 到 15V 的电源供电
  • 可编程看门狗计时器
  • 采用 210 引脚、8.1mm × 16.9mm BGA 封装
更多细节
show more Icon

LTC2980-24是一款24通道电源系统管理器,用于排序、调整(伺服)、余量微调、监控、管理故障、提供遥测并创建故障日志。PMBus命令支持上电顺序、精密负载点电压调整和余量微调。DAC采用专有的软连接算法,使电源扰动降至最小。电源监控器功能包括24个电源输出通道和3个电源输入通道的过压和欠压阈值限制,以及过温和欠温限制。检测到故障后,可编程故障响应可通过可选重试禁用电源。禁用电源的故障可自动触发故障状态和相关遥测的黑盒EEPROM存储。内部16位ADC可监控24个输出电压、3个输入电压和裸片温度。此外,可以对奇数通道进行配置,以测量电流检测电阻上的电压。可编程看门狗定时器可监控停止条件下的微处理器活动并在必要时重置微处理器。单线式总线在多个ADI电源系统管理(PSM)器件上同步电流。集成ECC的配置EEPROM支持自动工作,而无需附加软件。

应用

  • 计算机和网络服务器
  • 工业测试与测量
  • 高可靠性系统
  • 医疗成像
  • 视频

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2980AY-24#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 27, 2022

- 22_0087

LTC2980-24 Datasheet Limit Change

2月 2, 2022

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 27, 2022

- 22_0087

arrow down

LTC2980-24 Datasheet Limit Change

2月 2, 2022

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC3097A-KIT

LTC2980-24 | 具有LTC2980-24电源系统管理器的24通道电源系统

zoom

DC3097A-KIT

LTC2980-24 | 具有LTC2980-24电源系统管理器的24通道电源系统

LTC2980-24 | 具有LTC2980-24电源系统管理器的24通道电源系统

产品详情

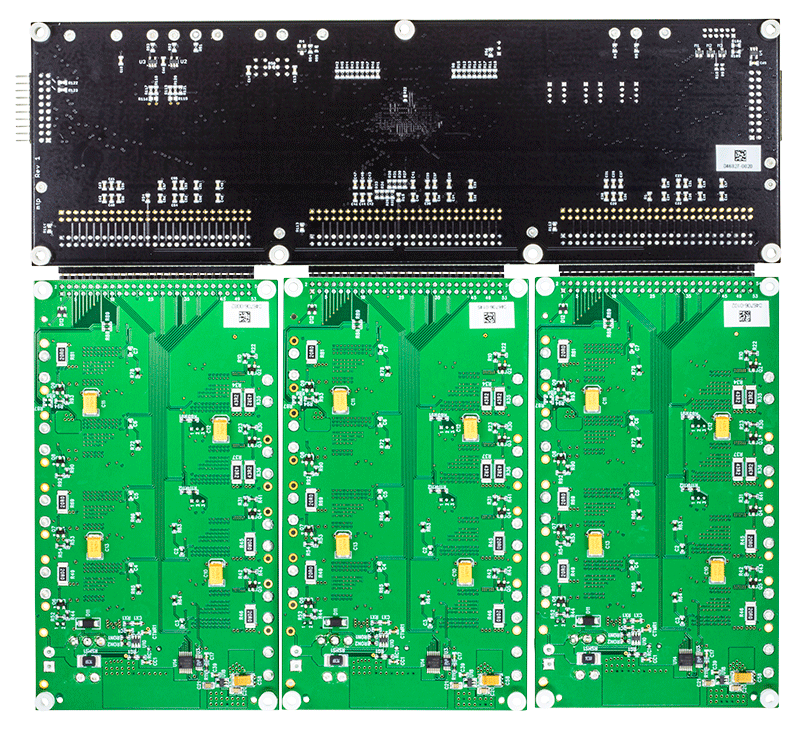

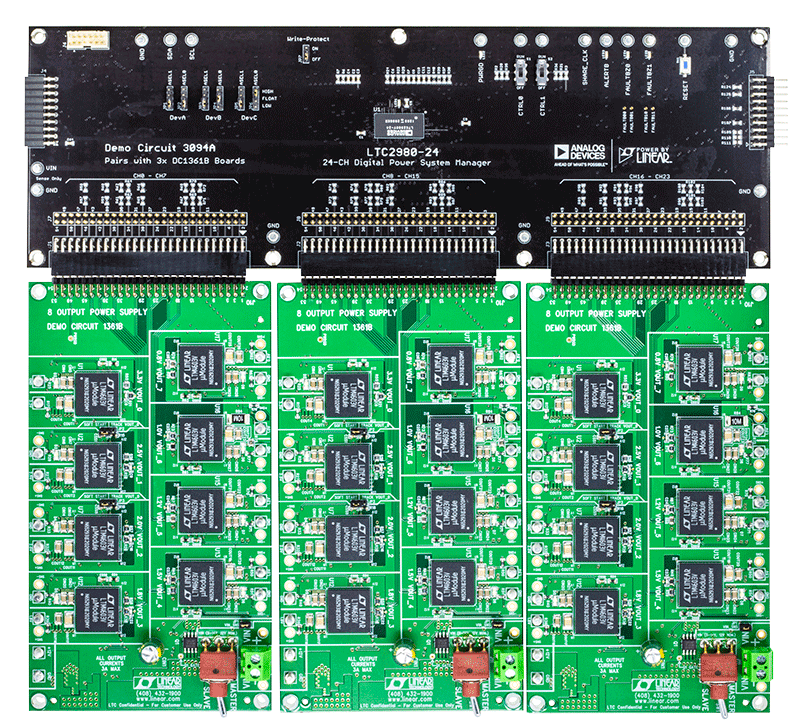

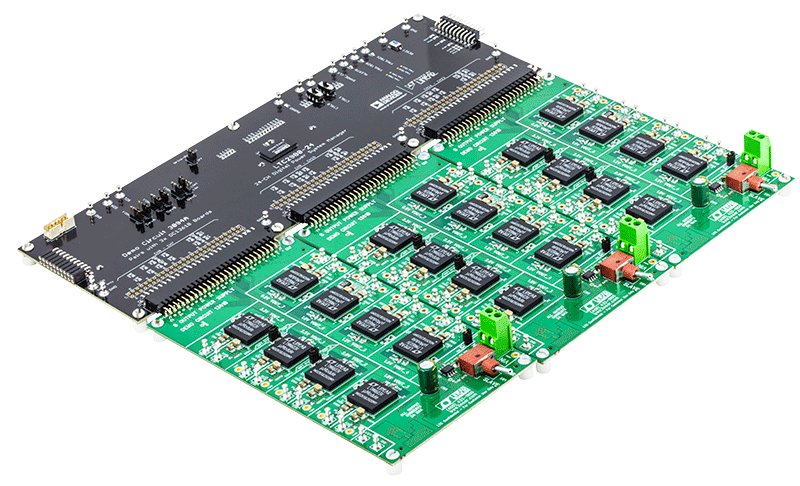

DC3097A-KIT是一款展示具有EEPROM的24通道I2C/SMBus/PMBus电源系统管理器(PSM)LTC2980-24的演示系统。它由4块电路板组成,即1块DC3094A板和3块DC1361B板。LTC2980-24监视和控制24个电源轨,这些电源轨由插入DC3094A的3个DC1361B电源板提供。该系统演示了LTC2980-24对24个电源进行时序控制、微调、裕量调节、监测以及故障记录的功能。这四个电路板共同构成了一个复杂的24通道、数字可编程和数字管理电源系统。

该板组包含24个独立的电源轨,由三个DC1361B板组成。所有24个电源轨均基于LTM4603 DC/DC μModule ®开关稳压器。DC1361B板预配置了0.8V至3.3V的输出电压。通过改变反馈电阻,电源通道可以重新配置为不同的输出电压。LTC2980-24可配置为监控奇数通道上的电流。DC1361B板的设计允许用户在通道7上启用此功能。采用此配置,通道7可测量通道6的1V输出的电流。

LTpowerPlay® 图形用户界面(GUI)支持此演示系统,可完全控制LTC2980-24的所有特性。LTpowerPlay软件和DC3094A硬件系统共同构建了一个功能强大的开发环境,用于设计和测试LTC2980-24的配置设置。LTpowerPlay将这些设置存储在LTC2980-24的内部EEPROM或项目文件中。该软件可显示电源系统管理IC中的所有配置设置以及实时测量结果。通过遥测功能,可以轻松访问和解码LTC2980-24创建的故障日志。该板使用EEPROM值进行预编程,适用于24个供电轨。即插即用!

可使用LTpowerPlay通过Analog Devices Express (ADX)订购预编程器件:
www.analog.com/programming

DC3097A-KIT演示板可由外部电源供电,例如+12VDC电源。通过DC1613 USB转I2C/SMBus/PMBus控制器提供与软件的通信。需要使用以下器件:

  • +12VDC电源
  • USB转I2C/SMBus/PMBus控制器(DC1613)
  • LTpowerPlay软件
