LTC2941

具 I2C 接口的电池电量测量

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
设计工具 LTC2941/LTC2942 - Calculator Tool Download 30.00KB Linduino LTC2942 - DC1496BB.ino Download 37.00KB Linduino LTC2942 - Linduino CPP File Download 6.00KB Linduino LTC2942 - Linduino Header File Download 13.00KB LTspice LTC2941 - Battery Management Download 0.94 KB
产品模型 7
特性
  • 可指示累积的电池充电和放电电量
  • 高准确度模拟积分
  • 高端检测
  • 1% 充电准确度
  • ±50mV 检测电压范围
  • SMBus / I2C 接口
  • 可配置报警输出 / 充电完成输入
  • 2.7V 至 5.5V 工作范围
  • 静态电流小于 100μA
  • 小外形 6 引脚 2mm x 3mm DFN 和 8 引脚 MSOP 封装

更多细节
show more Icon

LTC®2941 可测量电池供电型手持式 PC 和便携式产品应用中的电池充电状态。其工作范围非常适合于单节锂离子电池。一个精准的库仑计量器负责对流经位于电池正端和负载或充电器之间的一个检测电阻器的电流进行积分运算。测量电荷存储于内部寄存器中。一个 SMBus / I2C 接口用于对器件进行存取和配置。

LTC2941 具有针对累积电荷的可编程高电量门限和低电量门限。如果超过了某个门限，则该器件将采用 SMBus 报警协议或通过在内部状态寄存器中设定一个标记来传送报警信号。

LTC2941 仅需采用单个低阻值外部检测电阻器以设定电流范围。




Applications

  • 低功率手持式产品
  • 蜂窝电话
  • MP3 播放器
  • 照相机
  • GPS



Show More Arrow image
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
设计工具 LTC2941/LTC2942 - Calculator Tool Download 30.00KB Linduino LTC2942 - DC1496BB.ino Download 37.00KB Linduino LTC2942 - Linduino CPP File Download 6.00KB Linduino LTC2942 - Linduino Header File Download 13.00KB LTspice LTC2941 - Battery Management Download 0.94 KB
产品模型 7
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2941

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 02/19/2016
英文

LTC2941: Battery Gas Gauge with I2C Interface Data Sheet (Rev.C)

打开PDF文件

redirect
208.00K
download

下载 PDF

PDF Vector

PDF

更新 11/17/2010
日文

LTC2941: I2C インタフェース付きバッテリ・ガスゲージ データシート (Rev.A)

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 07/15/2011
英文
DC1496B - Demo Manual redirect icon

414.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R544 Reliability Data redirect icon

151.77 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2941CDCB#TRMPBF 6-Lead DFN (2mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2941CDCB#TRPBF 6-Lead DFN (2mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2941CMS8E#PBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2941CMS8E#TRPBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2941IDCB#TRMPBF 6-Lead DFN (2mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2941IMS8E#PBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2941IMS8E#TRPBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2941CMS8E#PBF

最后购买期限

LTC2941CMS8E#TRPBF

最后购买期限

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC2941CMS8E#PBF

最后购买期限

LTC2941CMS8E#TRPBF

最后购买期限

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PCN20_0128_Form

external-icon

xls

Material_Report

Download

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PCN22_0157_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

Detailed Parts List

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PCN22_0050_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

12月 22, 2023

- 23_0118

Production Discontinuation Of LTC2941 and LTC2942

LTC2941CDCB#TRMPBF

最后购买期限

LTC2941CDCB#TRPBF

最后购买期限

LTC2941CMS8E#PBF

最后购买期限

LTC2941CMS8E#TRPBF

最后购买期限

LTC2941IDCB#TRMPBF

最后购买期限

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PDN23_0118_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2941CMS8E#PBF

最后购买期限

LTC2941CMS8E#TRPBF

最后购买期限

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC2941CMS8E#PBF

最后购买期限

LTC2941CMS8E#TRPBF

最后购买期限

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PCN20_0128_Form

external-icon

xls

Material_Report

Download
10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PCN22_0157_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
Detailed Parts List
6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PCN22_0050_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
12月 22, 2023

- 23_0118

arrow down

Production Discontinuation Of LTC2941 and LTC2942

LTC2941CDCB#TRMPBF

最后购买期限

LTC2941CDCB#TRPBF

最后购买期限

LTC2941CMS8E#PBF

最后购买期限

LTC2941CMS8E#TRPBF

最后购买期限

LTC2941IDCB#TRMPBF

最后购买期限

LTC2941IMS8E#PBF

最后购买期限

LTC2941IMS8E#TRPBF

最后购买期限

pdf

PDN23_0118_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述

I²C 隔离器1
LTM2883
popup image
Cart

量产

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

库仑计（电池电量计）2
LTC2942
popup image
Cart

不推荐用于新设计

具温度、电压测量功能的电池电量测量芯片

LTC2943
popup image
Cart

量产

具温度、电压和电流测量功能的多节电池电量测量芯片

部分模型 产品周期 描述
LTC2942
popup image
Cart

不推荐用于新设计

具温度、电压测量功能的电池电量测量芯片

评估套件 2

reference details image

DC1496C-A

LTC2941演示板 | 具有I2C接口的2.7V至5.25V电池电量计（需要DC590B）

zoom

DC1496C-A

LTC2941演示板 | 具有I2C接口的2.7V至5.25V电池电量计（需要DC590B）

download icon

下载

 print icon

打印
DC1496C-A
LTC2941演示板 | 具有I2C接口的2.7V至5.25V电池电量计（需要DC590B）
立即购买 更多内容

产品详情

演示电路1496C-A内置LTC2941电池电量计，使用外部检测电阻（包括100mΩ检测电阻）测量电池充电和放电电荷，从而产生最大500mA的电流测量值（±50mV电流检测电压范围）。可以更改检测电阻；不过，该软件只接受0.1mΩ至5Ω范围内的检测电阻。2.7V至5.5V工作电压范围特别适合单节锂离子电池。

精密模拟库仑计集成了通过电池正端和负载或充电器之间的检测电阻的电流。测得的电荷存储在可通过板载SMBus/I2C接口访问的内部寄存器中。

资料

pdf icon

ZIP

DC1496C - Design Files Download

863.00K

pdf icon

PDF

DC1496C - Demo Manual Download

1.00M

更多 Arrow image
reference details image

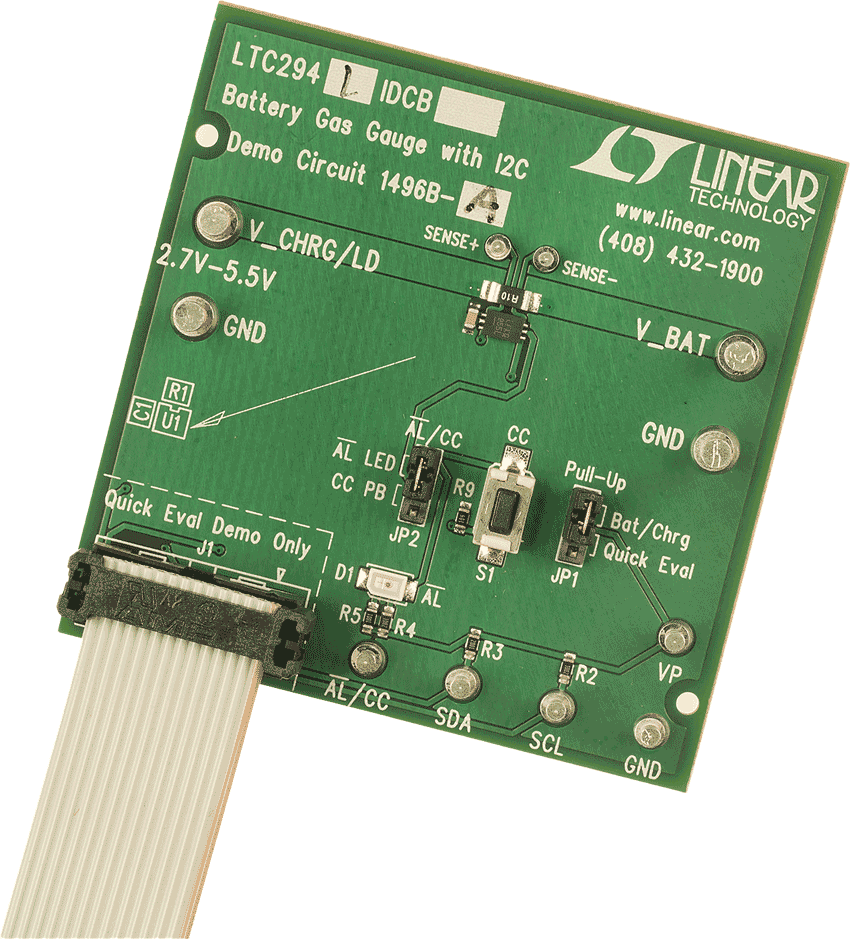

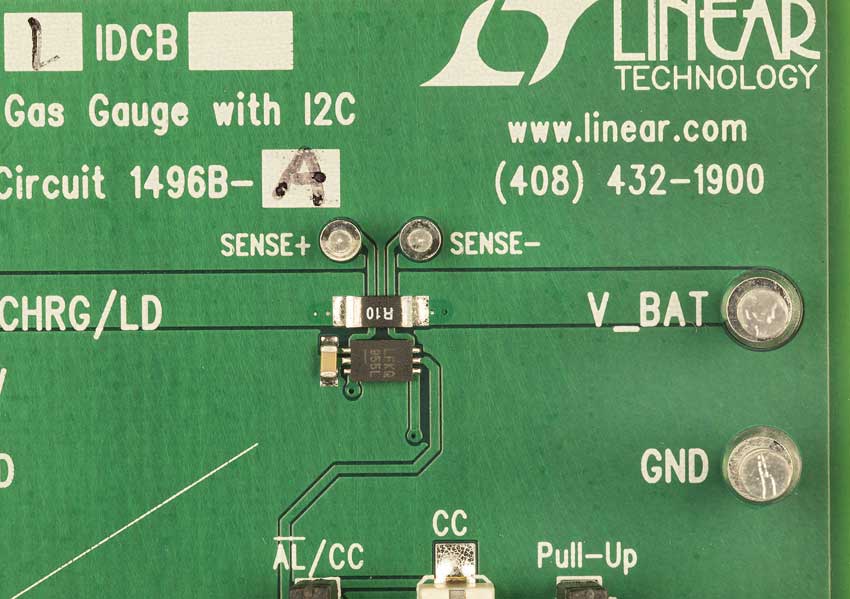

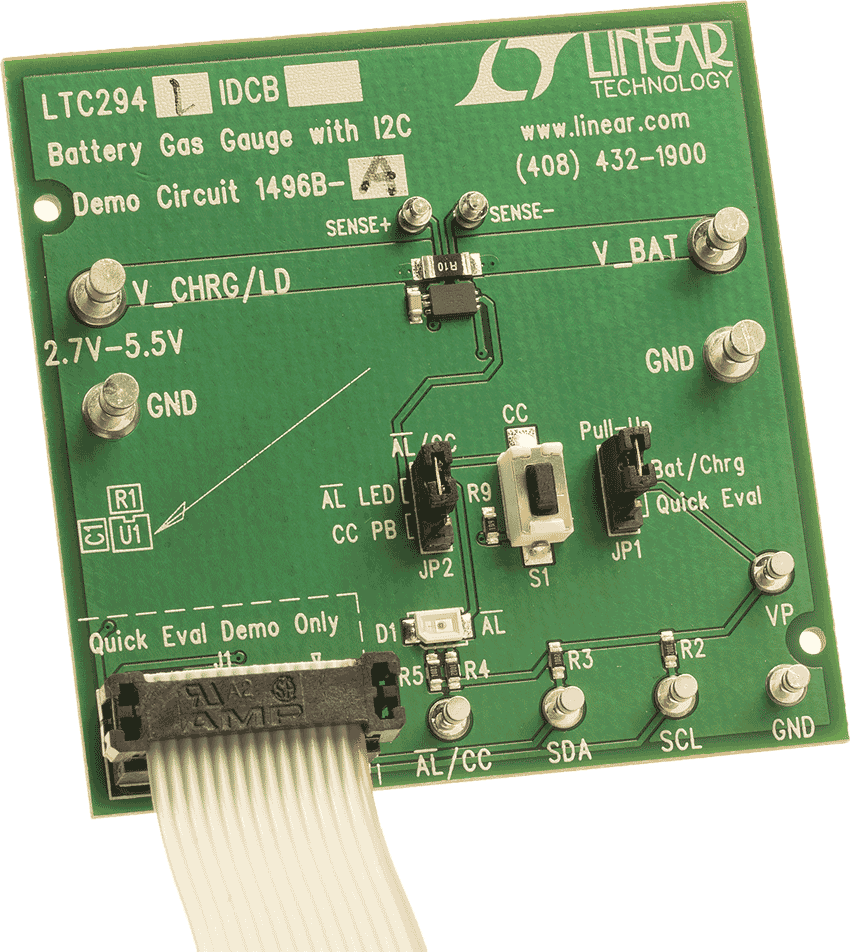

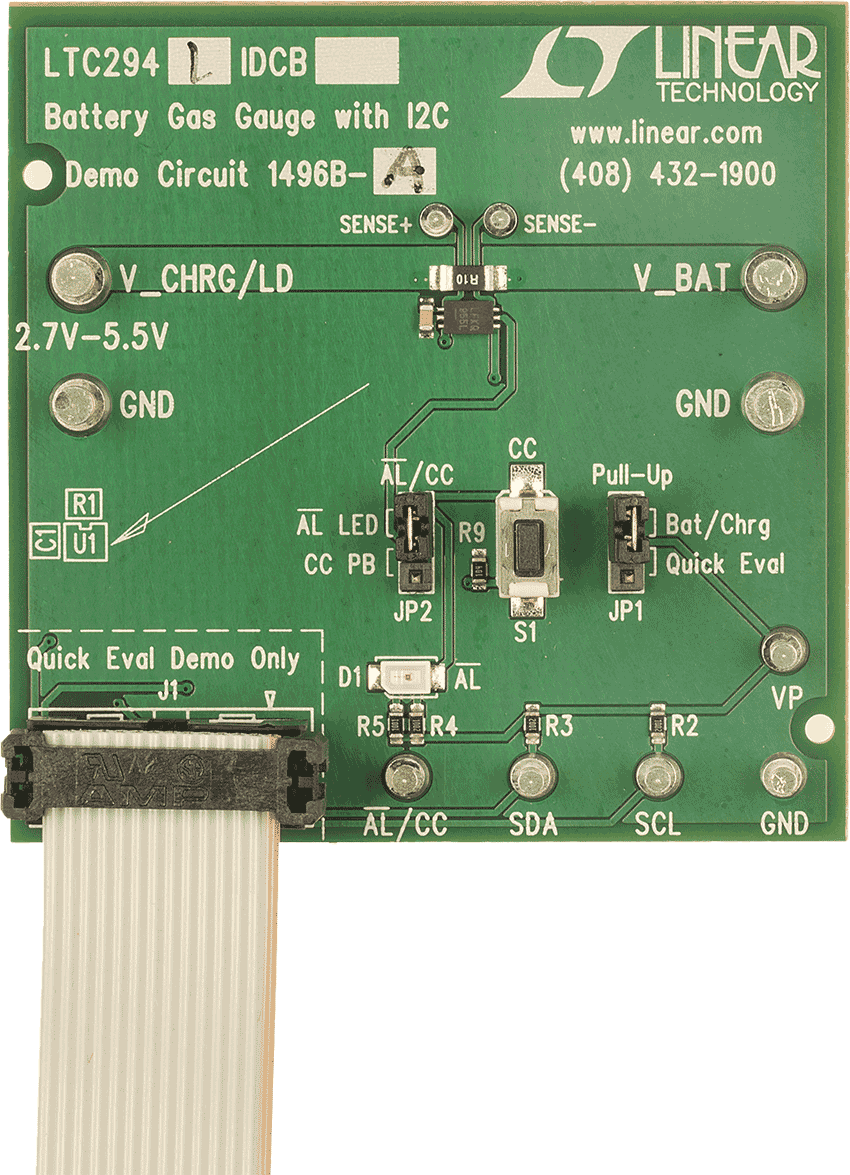

DC1496B-A

停产：LTC2941演示板 | 具有I2C的2.7V至5.25V电池气表（需要DC590B）

zoom

DC1496B-A

停产：LTC2941演示板 | 具有I2C的2.7V至5.25V电池气表（需要DC590B）

download icon

下载

 print icon

打印
DC1496B-A
停产：LTC2941演示板 | 具有I2C的2.7V至5.25V电池气表（需要DC590B）
立即购买 更多内容

产品详情

该评估板已停产且不再推荐使用。替代板为DC1496C-A。

演示电路1496B-A内置LTC2941电池气表，使用外部检测电阻（包括100mΩ检测电阻）测量电池充电和放电电荷，从而产生最大500mA的电流测量值（±50mV电流检测电压范围）。可以更改检测电阻；不过，该软件只接受0.1mΩ至5Ω范围内的检测电阻。2.7V至5.5V工作电压范围特别适合单节锂离子电池。

精密模拟库仑计集成了通过电池正端和负载或充电器之间的检测电阻的电流。测得的电荷存储在可通过板载SMBus/I2C接口访问的内部寄存器中。

资料

pdf icon

PDF

DC1496B - Schematic Download

27.00K

pdf icon

PDF

DC1496B - Demo Manual Download

414.00K

pdf icon

ZIP

DC1496B - Design Files Download

611.00K

更多 Arrow image

评估套件2

evaluation kit item images

DC1496C-A

LTC2941演示板 | 具有I2C接口的2.7V至5.25V电池电量计（需要DC590B）
evaluation kit item images

DC1496B-A

停产：LTC2941演示板 | 具有I2C的2.7V至5.25V电池气表（需要DC590B）

工具及仿真模型 3

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC2941 - Battery Management Download

0.94 K

Linduino
