LTC2941-1

过期

具内部检测电阻器的 1A、I2C 电池电量测量芯片

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可指示累积的电池充电和放电电量
  • SMBus/I2C 接口
  • 集成 50mΩ 高端检测电阻器
  • ±1A 检测电流范围
  • 高准确度模拟积分
  • 1% 充电准确度
  • 可配置报警输出/充电完成输入
  • 2.7V 至 5.5V 工作范围
  • 静态电流小于 100μA
  • 小外形 6 引脚 2mm x 3mm DFN 封装

LTC®2941-1 可测量电池供电型手持式 PC 和便携式产品应用中的电池充电状态。其工作范围非常适合于单节锂离子电池。一个精准的库仑计量器负责对流经位于电池正端子和负载或充电器之间的一个检测电阻器的电流进行积分运算。测量电荷被存储于内部寄存器中。一个 SMBus/I2C 接口用于对器件进行存取和配置。

LTC2941-1 具有针对累积电荷的可编程高电量门限和低电量门限。如果超过了某个门限，则该器件将采用 SMBus 报警协议或通过在内部状态寄存器中设定一个标记来传送一个报警信号。



Applications

  • 低功率手持式产品
  • 蜂窝电话
  • MP3 播放器
  • 照相机
  • GPS

LTC2941-1
具内部检测电阻器的 1A、I2C 电池电量测量芯片
Total Charge Error vs Sense Current Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电池监控器和电量计 1
LTC2943
不推荐用于新设计 具温度、电压和电流测量功能的多节电池电量测量芯片
接口收发器和隔离器 1
LTM2883
量产 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC2941
  • LTC2941-1

Linduino 3

设计工具 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1496B-C

LTC2941-1 Demo Board | 2.7V to 5.5V Battery Gas Gauge with I2C (Requires DC590B)

立即购买 更多内容

产品详情

Demonstration circuit 1496B-C features the LTC2941-1, a battery gas gauge with an internal 50mΩ sense resistor that measures battery charge and discharge for currents up to 1A. The 2.7V to 5.5V operating range is perfectly suited for single cell Li-Ion batteries.


A precision analog coulomb counter integrates current through the sense resistor between the battery’s positive terminal and the load or charger. The measured charge is stored in internal registers accessible via the on-board SMBus/I2C interface.
DC1496B-C
LTC2941-1 Demo Board | 2.7V to 5.5V Battery Gas Gauge with I2C (Requires DC590B)

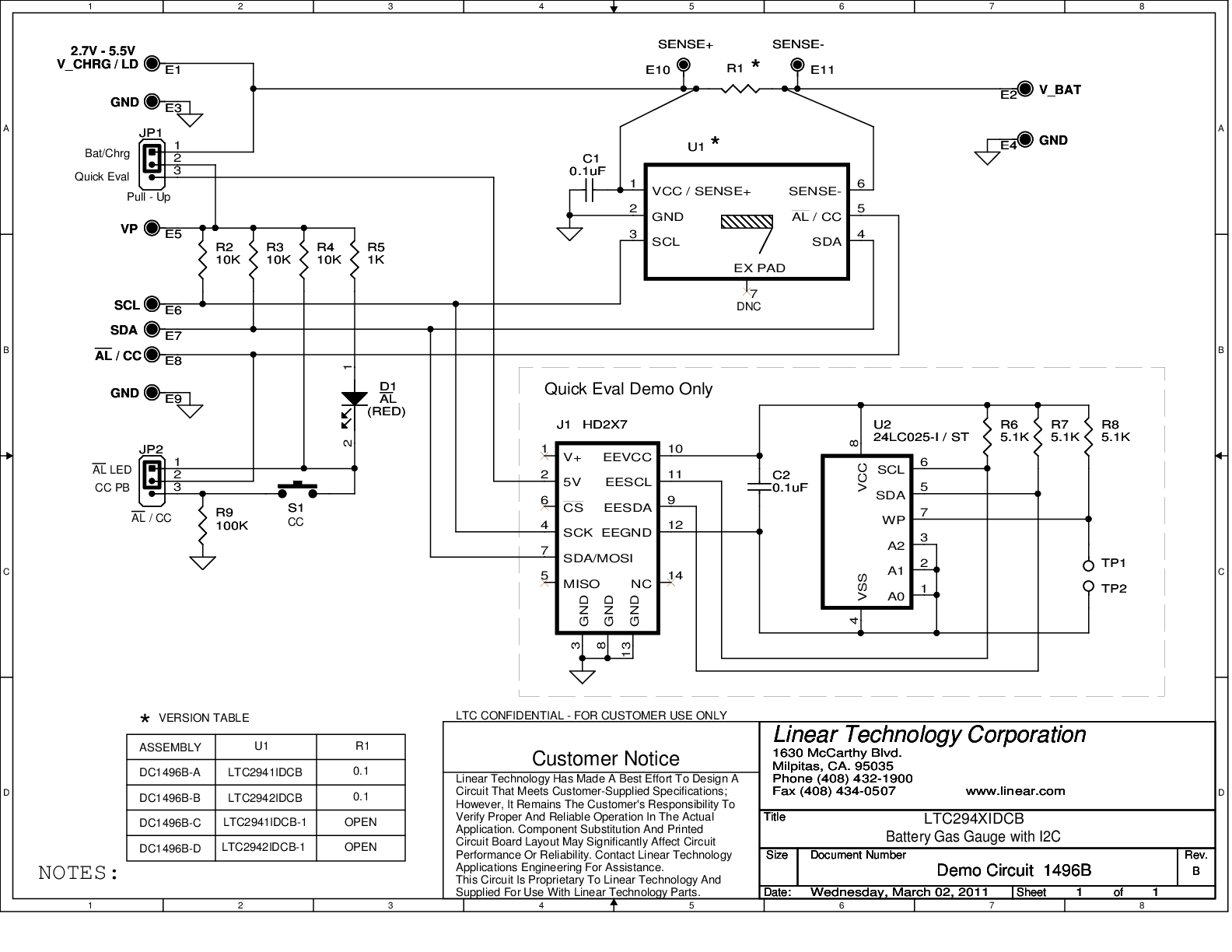

DC1496B-B - Schematic
