概览

优势和特点

  • 8 个低电压可调输入 (0.5V)
  • 保证门限准确度:±1.5%

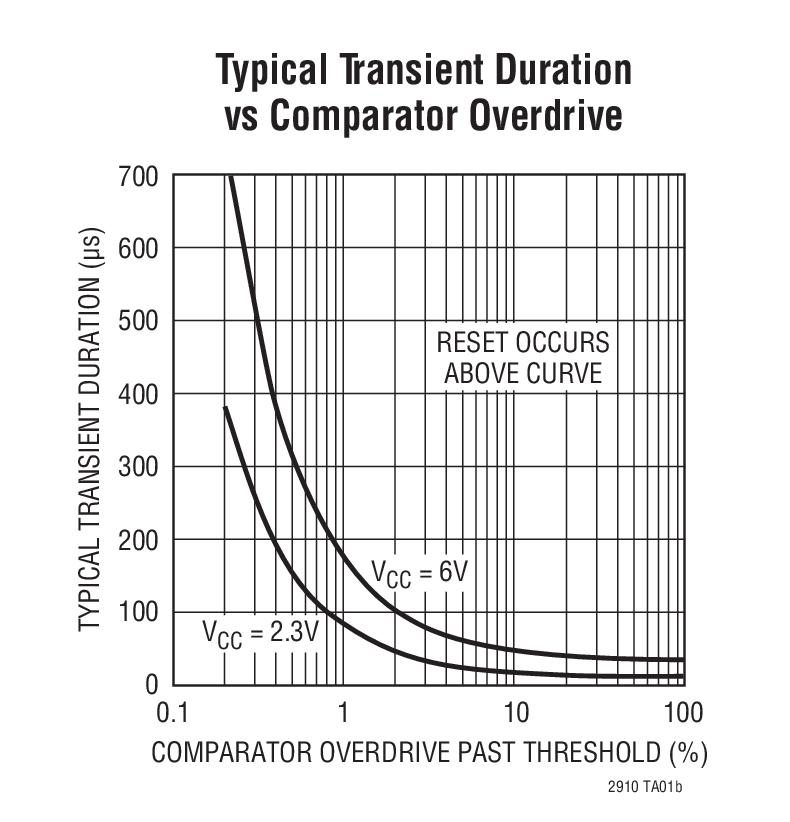

  • 输入干扰抑制
  • 引脚可选输入极性实现了负电压和 OV 监视
  • 缓冲 1V 基准输出
  • 具超时停用功能的可调复位超时
  • 50μA 静态电流:
  • 漏极开路 RST 和 RST 输出
  • 保证的 RST 和 RST (对于 VCC ≥ 1V)

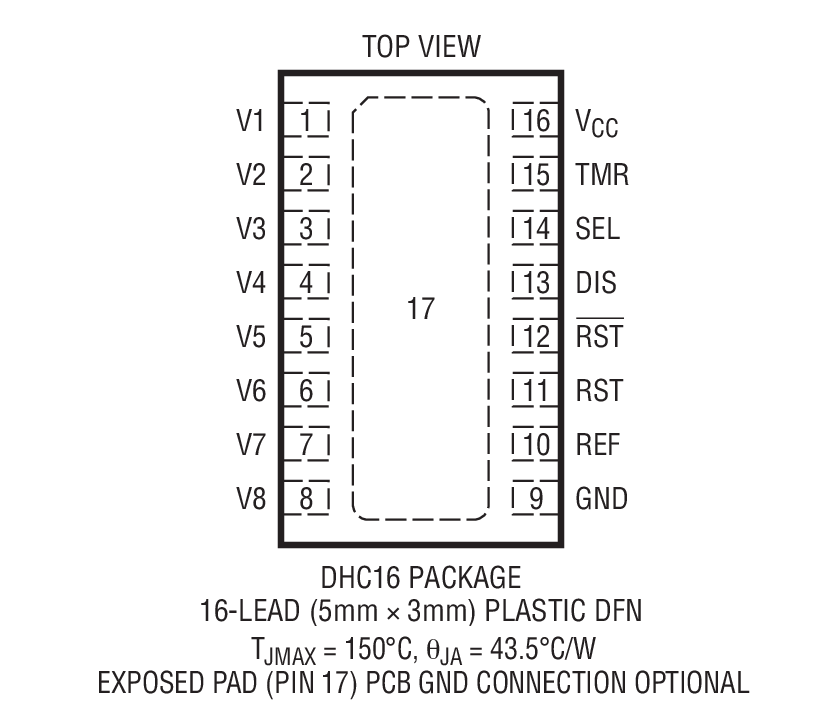

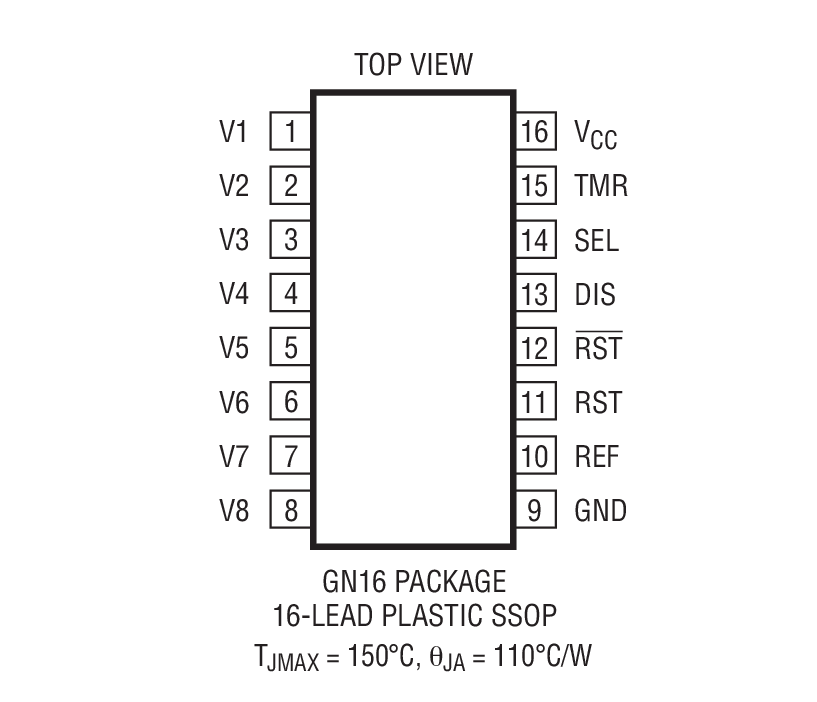

  • 采用 16 引脚 SSOP 和 16 引脚 (5mm x 3mm) DFN 封装

产品详情

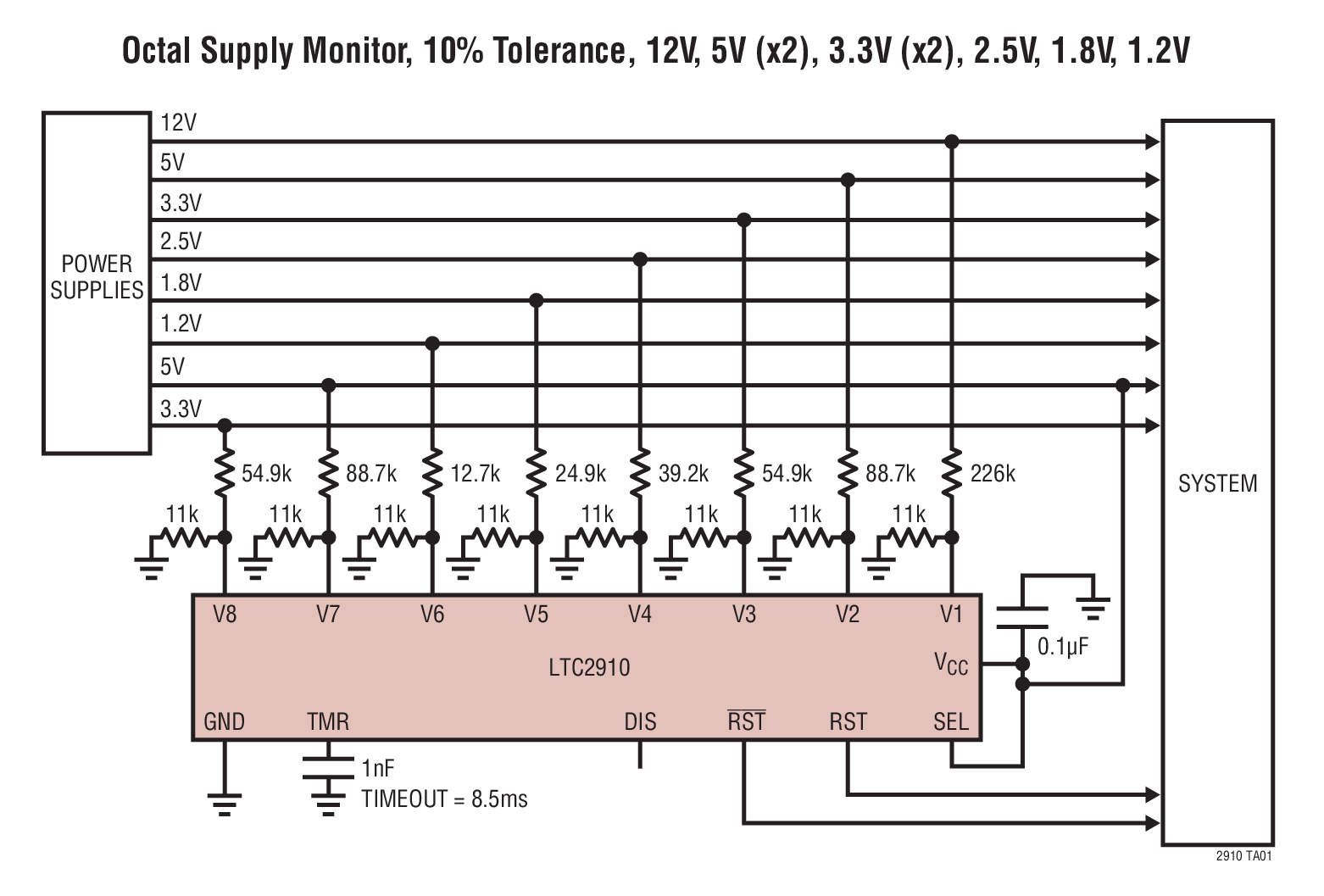

LTC®2910 是一款 8 路输入电压监视器,面向各种应用中的多电压监视用途。每个输入具有一个 0.5V 标称值门限,并在整个工作温度范围内保持了 1.5% 的严格门限准确度。干扰滤波处理确保了可靠的复位操作,而不会发生误触发或噪声触发现象。

极性选择和一个缓冲基准使得能够监视多达两个单独的负电压。一个三态输入引脚可在无需任何外部元件的情况下设定两个输入的极性。

LTC2910 提供了一款面向电压监视的精准、通用且具有节省空间意识的微功耗型解决方案。

应用

  • 台式电脑和笔记本电脑
  • 网络服务器
  • 内核、I/O 电压监视器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC2910

配套产品推荐

LTC2910 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC2910CDHC#PBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2910CDHC#TRPBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2910CGN#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2910CGN#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2910HDHC#PBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2910HDHC#TRPBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2910HGN#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2910HGN#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2910IDHC#PBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2910IDHC#TRPBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2910IGN#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2910IGN#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
Wafer Fabrication Data R413 Reliability Data
