概览
优势和特点
- 超低电压复位：VCC = 0.5V 得到保证
- 可同时监视 4 个输入
- 3.3V、2.5V、1.8V、可调 (LTC2903-A1)
- 5V、3.3V、2.5V、1.8V (LTC2903-B1)
- 5V、3.3V、1.8V、–5.2V (LTC2903-C1)
- 3.3V、可调、可调、可调 (LTC2903-D1)
- 5V、可调、可调、可调 (LTC2903-E1)
- 保证门限准确度：在整个温度范围内为监视电压的 ±1.5%
- 10% (A1、B1、C1) 和 5% (D1、E1) 欠压监视
- 低电源电流：20μA (典型值)
- 200ms 复位时间延迟
- 低电平有效漏极开路 RST 输出
- 具有抗电源毛刺干扰能力

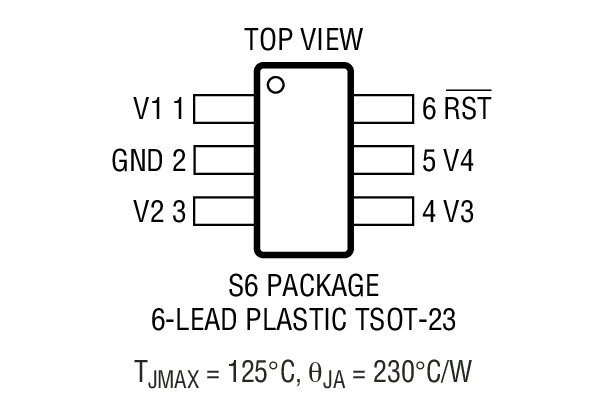

- 外形扁平 (仅高 1mm) 的 SOT-23 (ThinSOT™) 封装
产品详情
LTC®2903-1 可监视多达 4 个电源电压。公用复位输出保持低电平，直到所有 4 个输入彼此一致的时间达到 200ms 为止。电压门限可在整个温度范围内保持 ±1.5% 的准确度 (相对于被监视电压)。LTC2903-1 具有一个漏极开路 RST 输出和一个弱的内部上拉电流源。

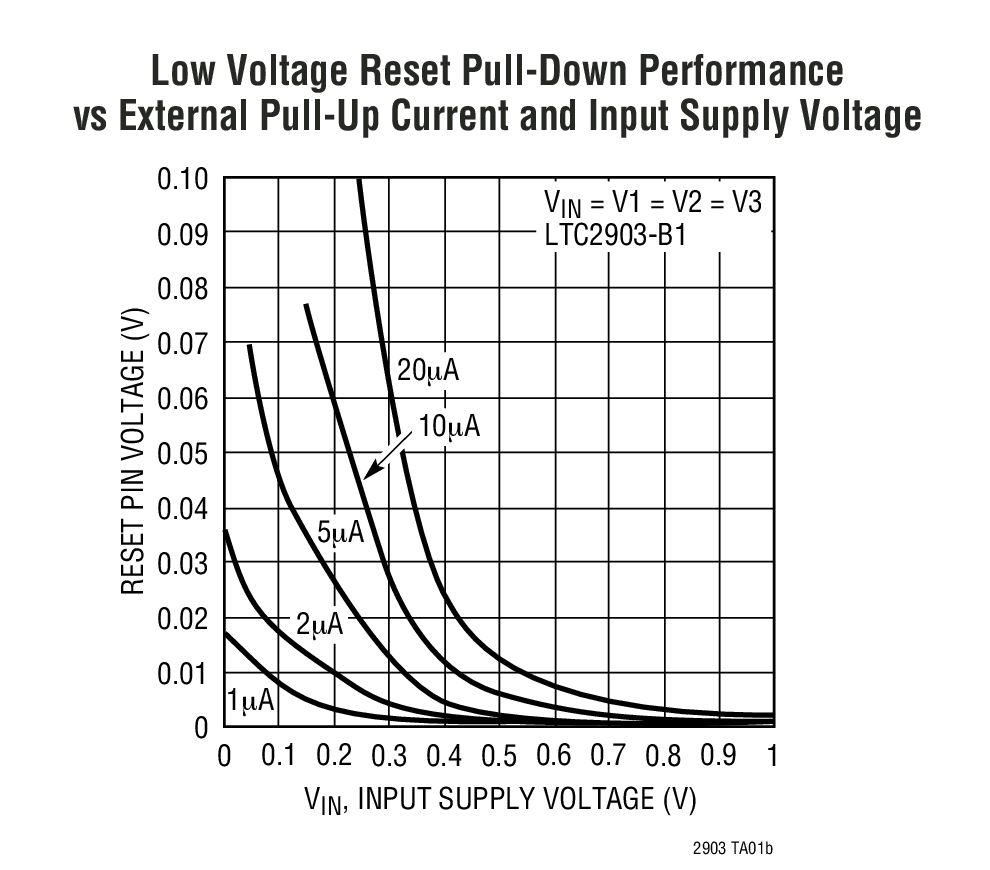

内部电源电压 (VCC) 由 V1、V2 输入中数值较大的一个电压来产生。对于 LTC2903-D1 和 LTC2903-E1，VCC = V1。RST 输出保证能够在 VCC 低至 0.5V 的情况下吸收至少 5μA 的电流 (VOL = 0.15V)，且通常可在低至 0V 的电压条件下传导电流。20μA (典型值) 的静态电流使得 LTC2903-1 成为重视功耗之系统的理想选择。LTC2903-1 采用外形扁平 (仅高 1mm) 的 6 引脚 SOT-23 封装。
应用
- 多电压系统
- 光网络系统
- 蜂窝电话基站
- 网络服务器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R413 Reliability Data3/26/2018
-
Low Voltage Wizardry Provides the Ultimate Power-On Reset Circuit12/1/2003 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC2903-A1
LTC2903-B1
LTC2903-C1
LTC2903-D1
LTC2903-E1
配套产品推荐
LTC2903-1 配套产品
