特性
- 可同时监视四个电源
- 5V、3.3V、3V、2.5V、1.8V、1.5V 和 / 或 ± 可调电压门限的 16 种用户可选组合
- 保证门限精度：在整个温度范围内为监视电压的 ±1.5%
- 可选的电源容差：监视电压以下的 5%、7.5%、10%、12.5%
- 低电源电流：43μA (典型值)
- 可调复位时间
- RESET 停用引脚用于裕度调节应用
- 漏极开路 RST 输出 (LTC2902-1)
- 推挽式RST 输出 (LTC2902-2)
- 用于每个电源的单独非延迟监视器输出
- 具有抗电源毛刺干扰能力
- 在 VCC ≥ 1V 的条件下可保证RESET
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®2902 是一款用于具有多达 4 个电源电压之系统的可设置电源监视器。可采用一个连接至设置引脚的外部电阻分压器，在 16 种预设或可调电压监视器组合中选择其一。可采用数字方式把预设电压门限设置在标称工作电压以下的 5%、7.5%、10% 或 12.5%，而且在整个温度范围内的准确度可达 1.5%。所有 4 个电压比较器输出均被连接至单独的引脚，以对各电源进行监视。
复位延迟时间可采用一个外部电容器进行调节。严紧的电压门限准确度和抗毛刺干扰能力确保了可靠的复位操作，并无误触发之忧。对于低至 1V 的 VCC，RST 输出保证能够处于正确的状态，而且在电源裕度测试期间可以停用。LTC2902-1 具有一个漏极开路 RST 输出，而 LTC2902-2 则具有一个推挽式RST输出。
43μA 的电源电流使得 LTC2902 成为重视功耗之系统的理想选择，而且，该器件还可通过配置以对 4 个以下的输入进行监视。LTC2902-1 / LTC2902-2 采用 16 引脚窄体 SSOP 封装。
Applications
- 台式电脑和笔记本电脑
- 多电压系统
- 电信设备
- 便携式电池供电型设备
- 网络服务器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
8
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2902
文档
4
筛查
1 应用
全部
-
全部
-
数据手册
-
可靠性数据
-
技术文章
全部
-
全部
-
英文
-
日文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料 1
设计资源 8
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2902-1CGN#PBF |

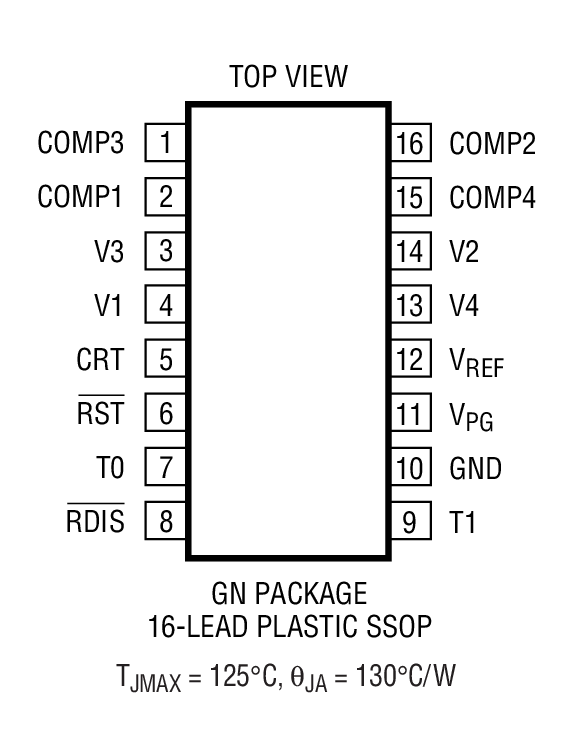

16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
