概览
优势和特点
- 可兼容 IO-Link®(COM1/COM2/COM3)
- 8V 至 34V 工作电压
- 由热插拔 (Hot Swap™) 控制器提供保护的电源输出
- 分立式功率 MOSFET 用于实现坚固性和灵活性
- 可配置的 100mA (4 端口)、200mA (两端口) 或 400mA (单端口) CQ 驱动能力
- 自动唤醒脉冲发生
- 自动电缆感测
- CQ 引脚保护至 ±50V
- 具折返的可配置 L+ 电流限值
- 短路、输入 UV/OV 和热保护
- 在发生故障之后可选择执行中断和自动重试操作
- 2.9V 至 5.5V 逻辑电源用于灵活的数字接口
- 对于 ±8kV HBM ESD 不会发生损坏或锁断

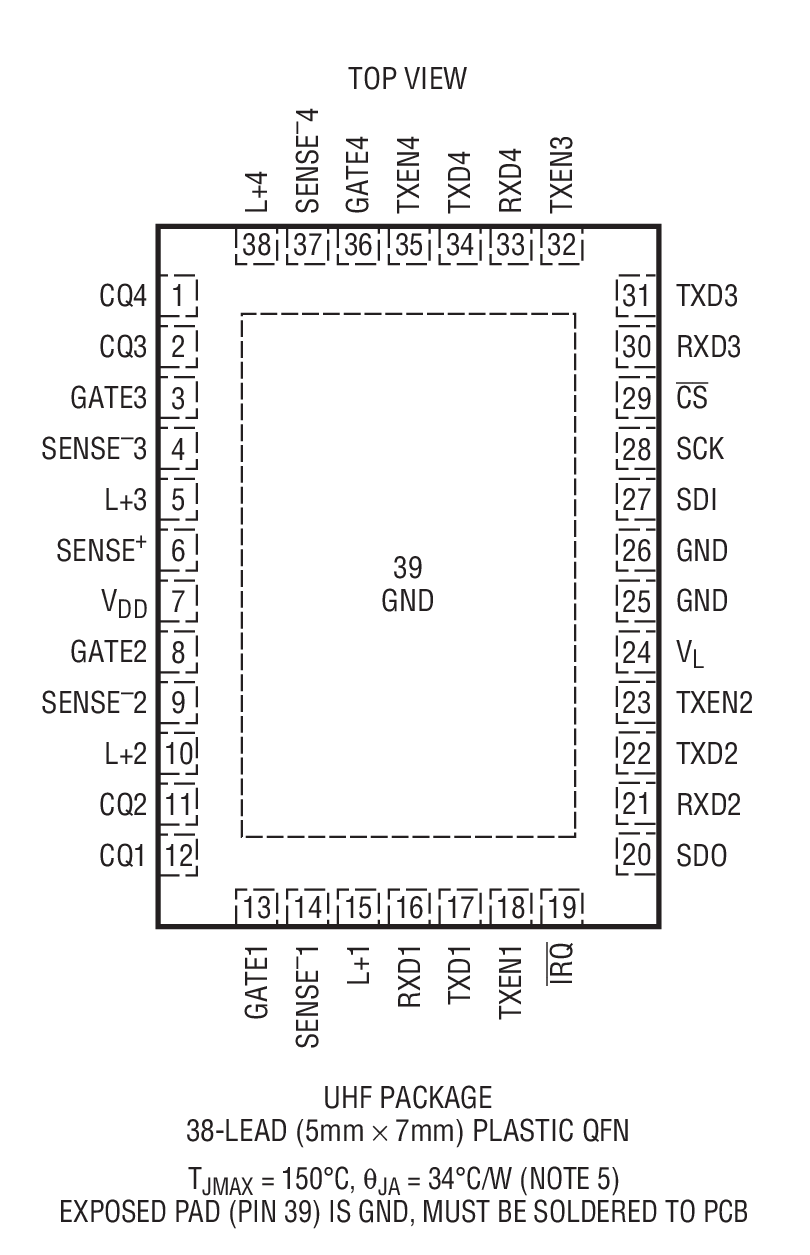

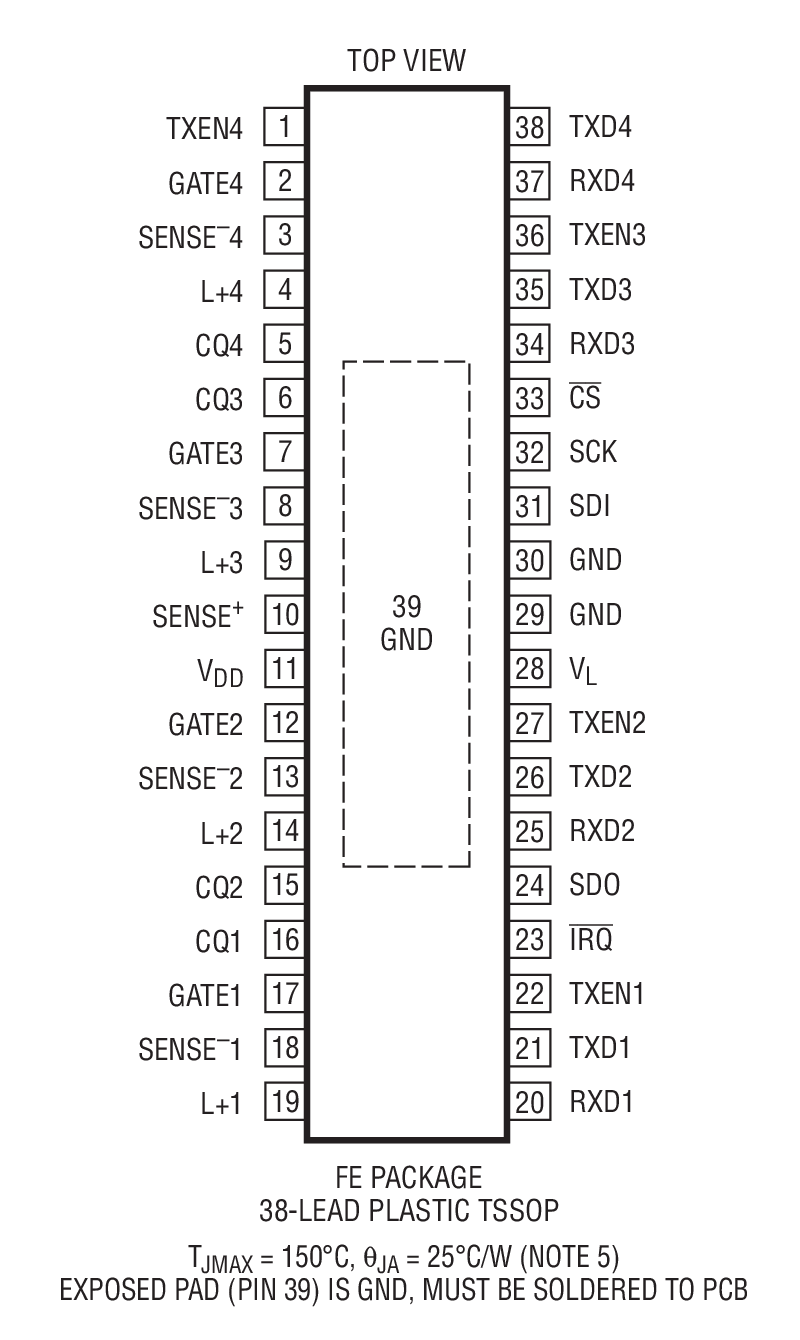

- 38 引脚 (5mm x 7mm) QFN 封装和 TSSOP 封装
产品详情

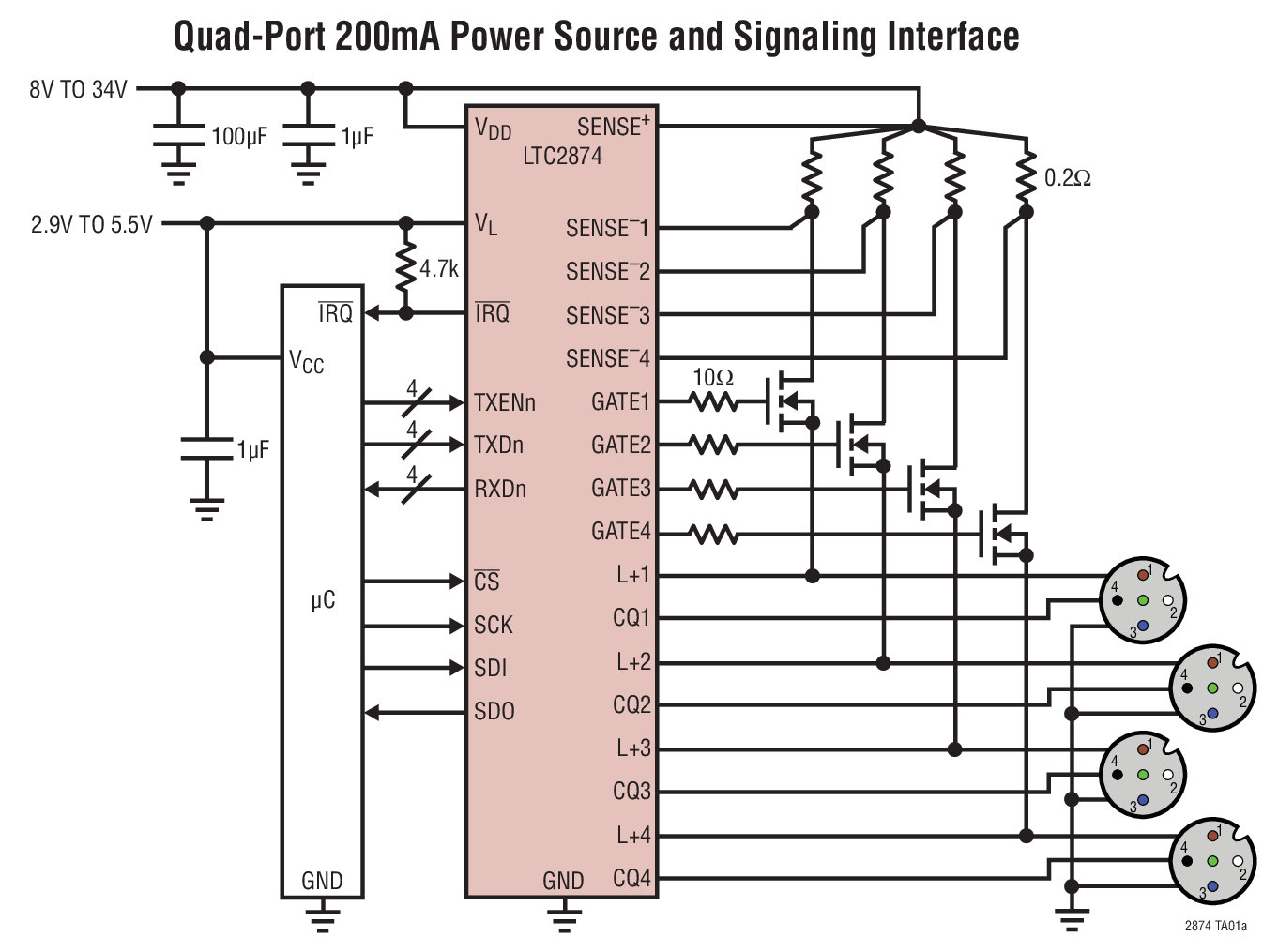

LTC®2874 为采用长达 20m 的电缆连接之远程设备提供了一种坚固的 4 端口 IO-Link 电源和通信接口。
采用外部 N 沟道 MOSFET 使输出电源电压和浪涌电流以一种受控的方式斜坡上升，从而相比于全集成型解决方案实现了坚固性的改善。

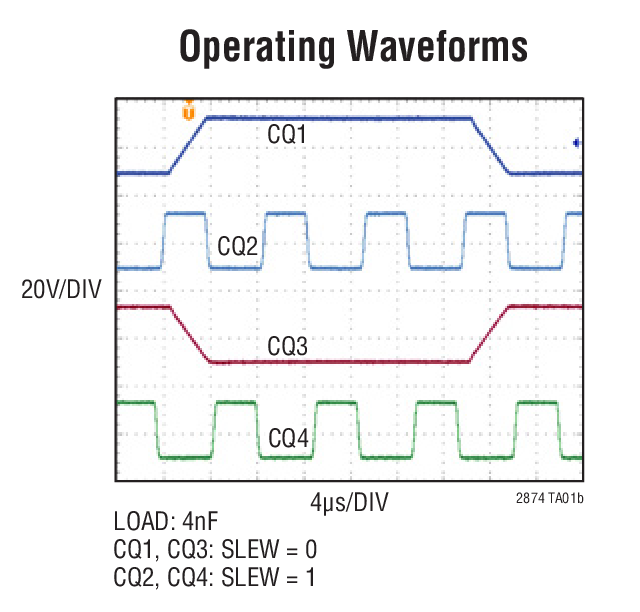

该器件支持唤醒脉冲发生、线路噪声抑制、连接感测和故障情况之后的自动重启，并具有 4.8kb/s、38.4kb/s 和 230.4kb/s 的信号传输速率。
配置和故障报告采用一个工作于高达 20MHz 时钟速率的 SPI 兼容型四线式接口进行交换。
LTC2874 实现了一个 IO-Link 主 PHY。对于 IO-Link 设备的设计，请参阅 LT®3669。
应用
- IO-Link 主控器
- 智能传感器和执行器
- 工厂自动化网络
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R566 Reliability Data3/23/2018
-

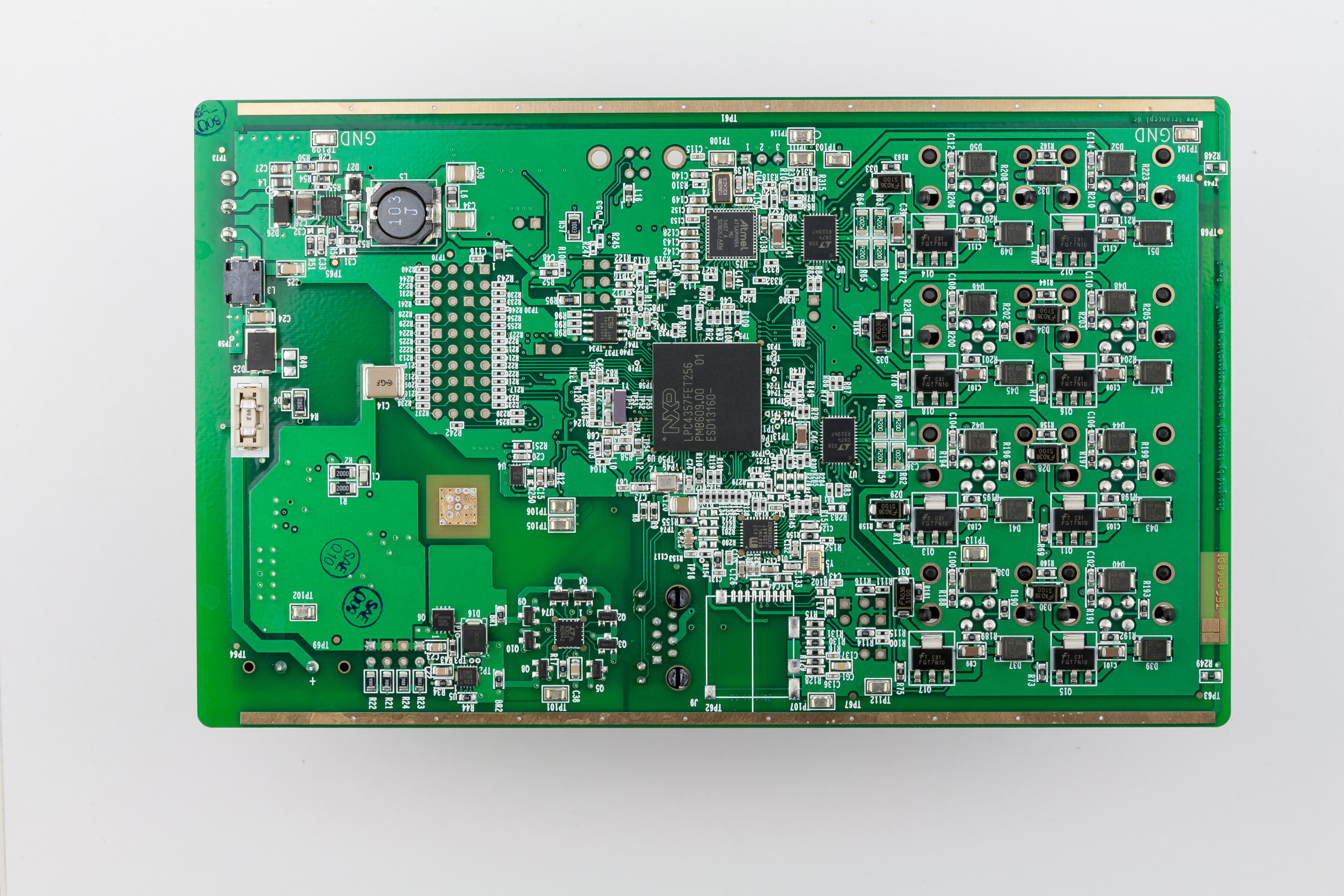

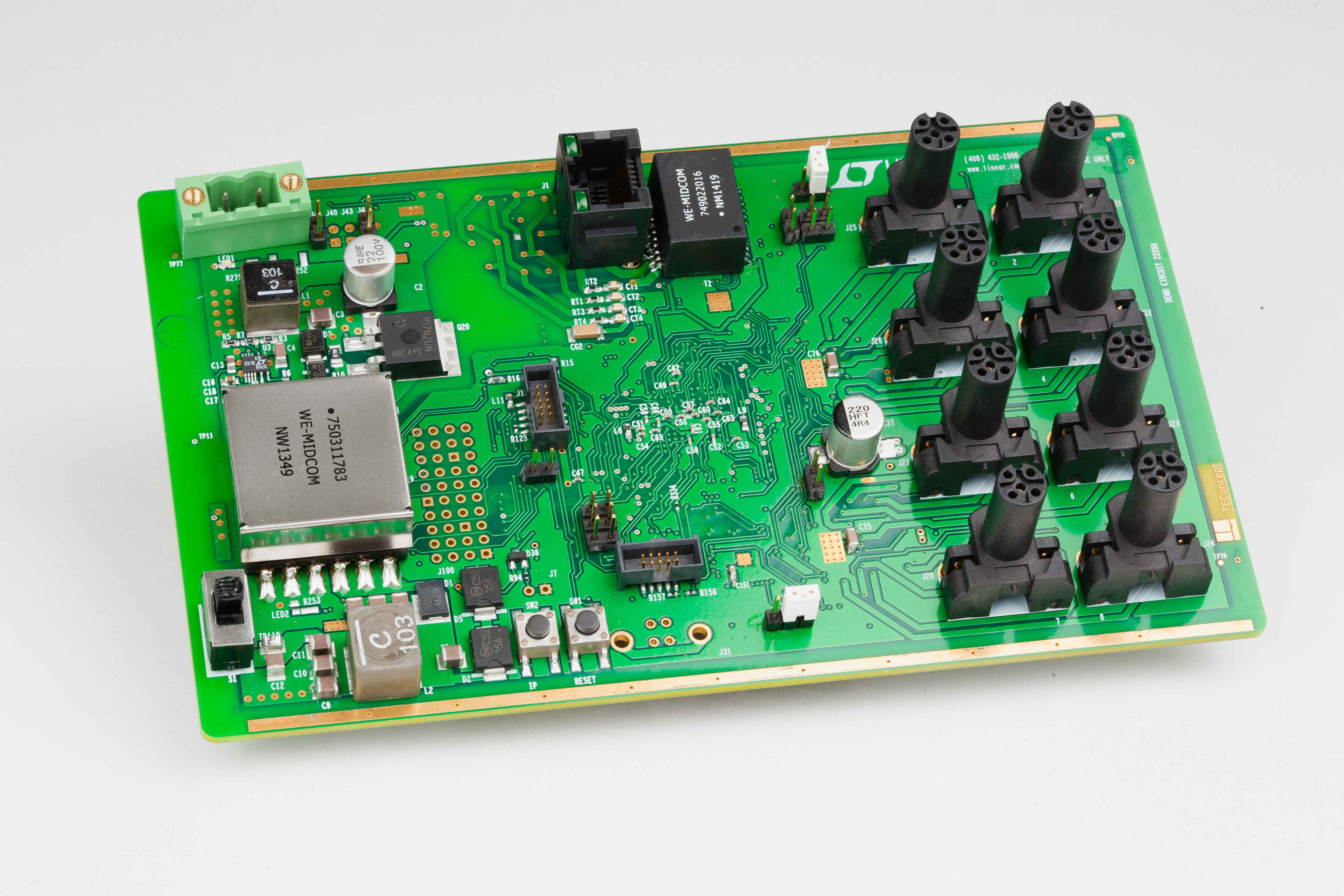

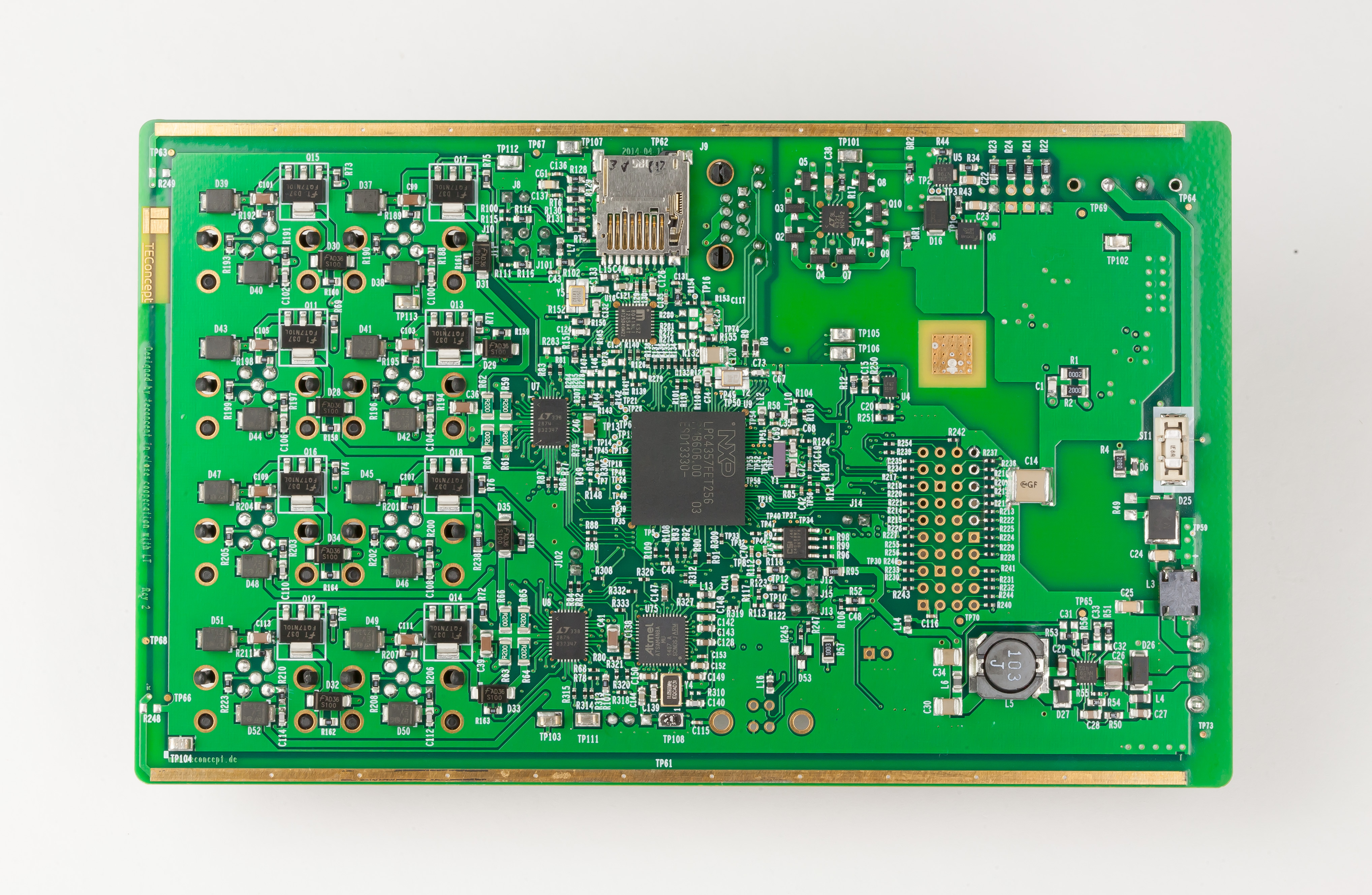

DC2228A - Demo Manual4/24/2017
-

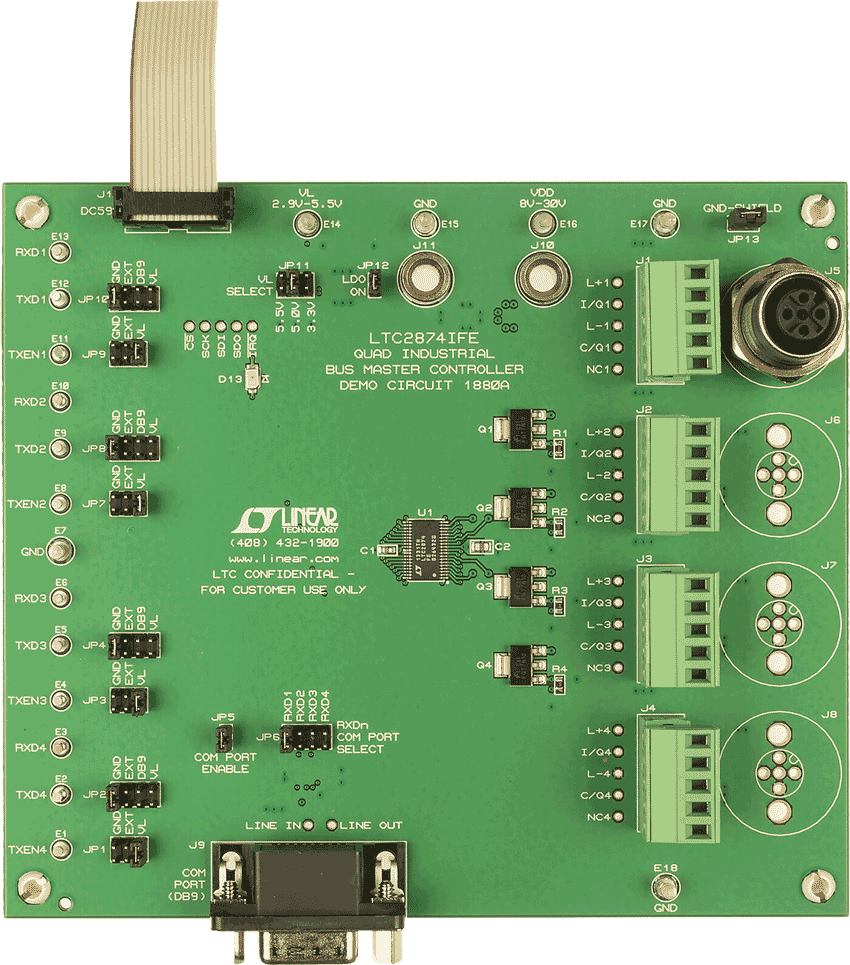

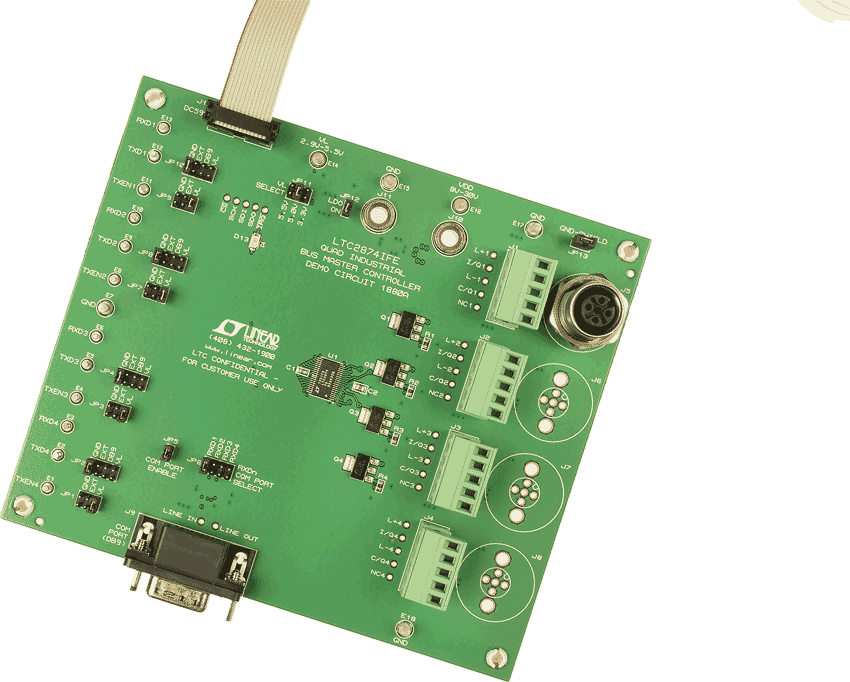

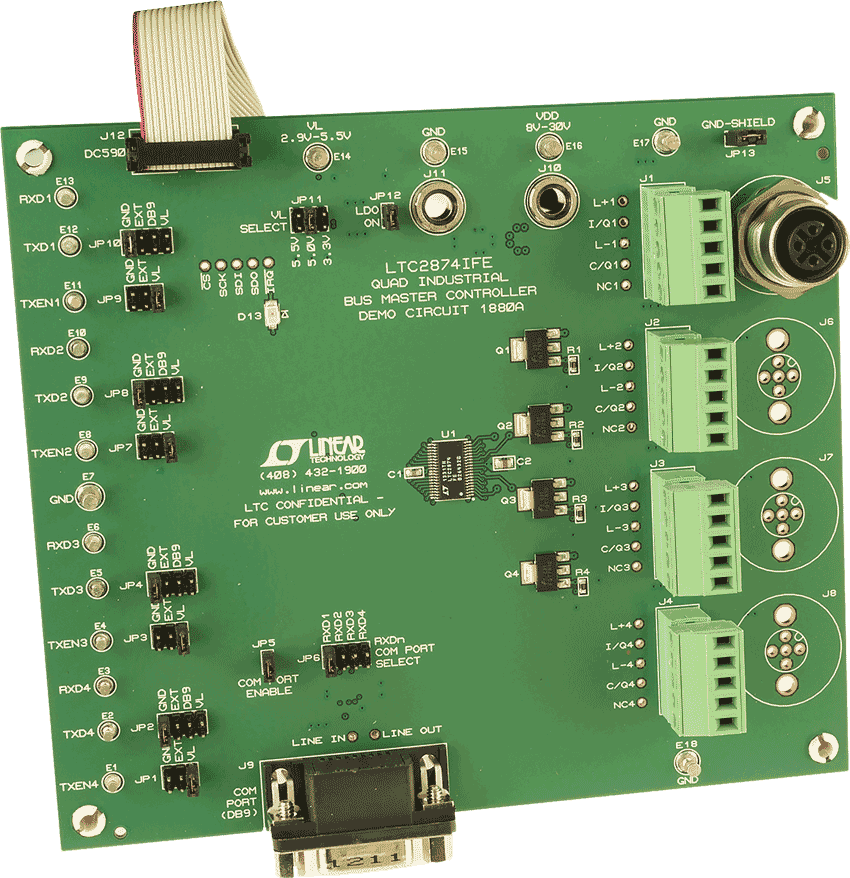

DC1880A - Demo Manual12/9/2013
-
数字隔离器产品选型与资源指南2/7/2020
-
End-to-End IO-Link Solutions7/29/2014
-
Robust High Voltage I/O and Hot Swap Controller4/1/2015
-
Quad IO-Link PHY Master Solution11/19/2013
-
保护您的创新：从高精度到高电压10/24/2022
-
设计要点 566: 具较高电流 SIO 通道的四通道 IO-Link 主控器7/20/2017
-
Rugged IO-Link Solutions10/1/2014 LT Journal
-
Safely Light Miniature Incandescent Lamps using LTC28741/17/2014
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
配套产品推荐
LTC2874 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2874IFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC2874IFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC2874IUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2874IUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| Wafer Fabrication Data | R566 Reliability Data |
