LTC1968: Precision Wide Bandwidth, RMS-to-DC Converter Data Sheet8/31/2007PDF296K
概览
优势和特点
- 高线性度：

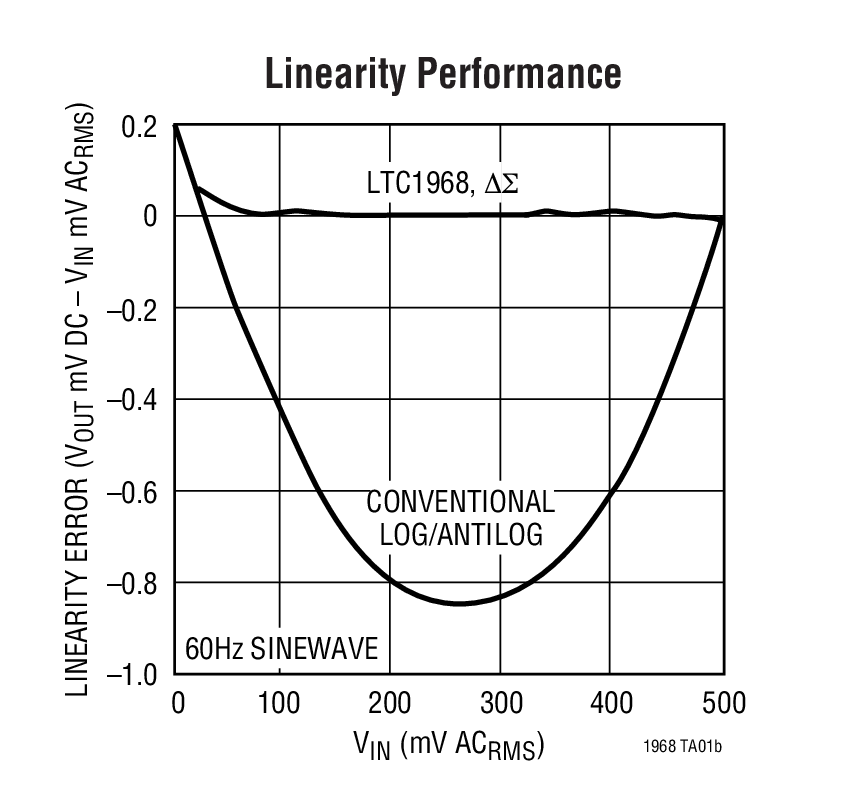

0.02% 0.02% 线性度可实现简单的系统校准 - 宽输入带宽：
至 1% 额外增益误差的带宽：500kHz
至 0.1% 额外增益误差的带宽：150kHz
与输入电压幅度无关的 3dB 带宽 - 没有烦扰的简单性：

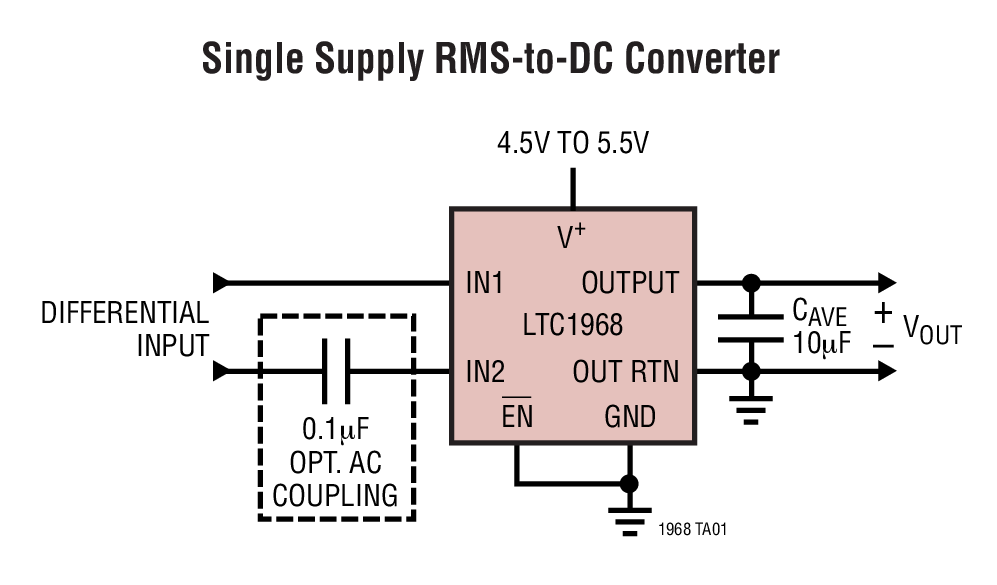

仅采用一个外部电容器的真正 RMS 至 DC 转换
ΔΣ 转换技术 - 超低的停机电流：
0.1µA - 灵活的输入：
差分或单端
轨至轨共模电压范围
高达 1VPEAK 的差分电压 - 灵活的输出：
轨至轨输出
单独的输出基准引脚可提供电平移位 - 小尺寸：

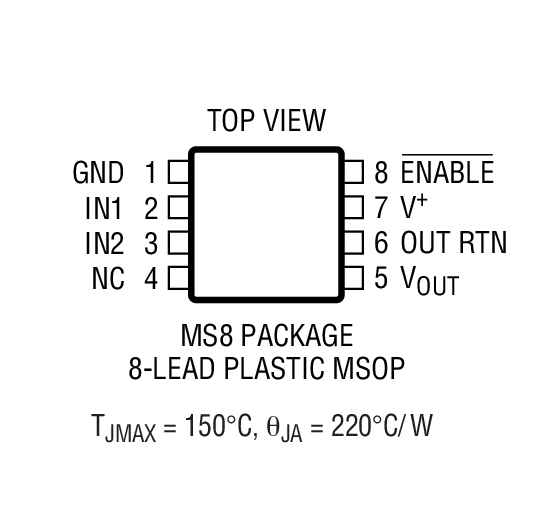

节省空间的 8 引脚 MSOP 封装
产品详情
LTC®1968 是一款真正的 RMS 至 DC 转换器，该器件运用了一种创新的 ΔΣ 计算方法。与传统对数反对数 RMS 至 DC 转换器相比，LTC1968 专有架构的优势是拥有较高的线性度和准确度、与幅度无关的带宽、以及改善的温度特性。LTC1968 的工作可接受单端或差分输入信号，并准确地支持高至 4 的峰值因数。共模输入范围为轨至轨。差分输入范围为 1VPEAK，而且提供了前所未有的线性度。LTC1968 可在任何输入电压条件下实现轻松的系统校准。
LTC1968 具有一个轨至轨输出和一个单独的输出基准引脚，因而可提供灵活的电平移位；LTC1968 采用 4.5V 至 5.5V 的单电源工作。一种低功率停机模式能将电源电流减小至 0.1μA。
LTC1968 采用节省空间的 MSOP 封装，非常适合于便携式应用。
应用
- 真正的 RMS 数字万用表和面板式仪表
- 真正的 RMS AC + DC 测量
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

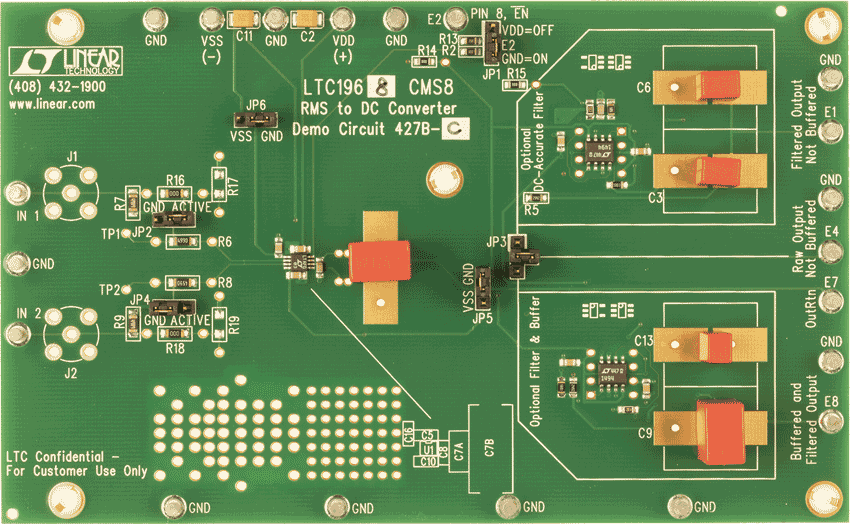

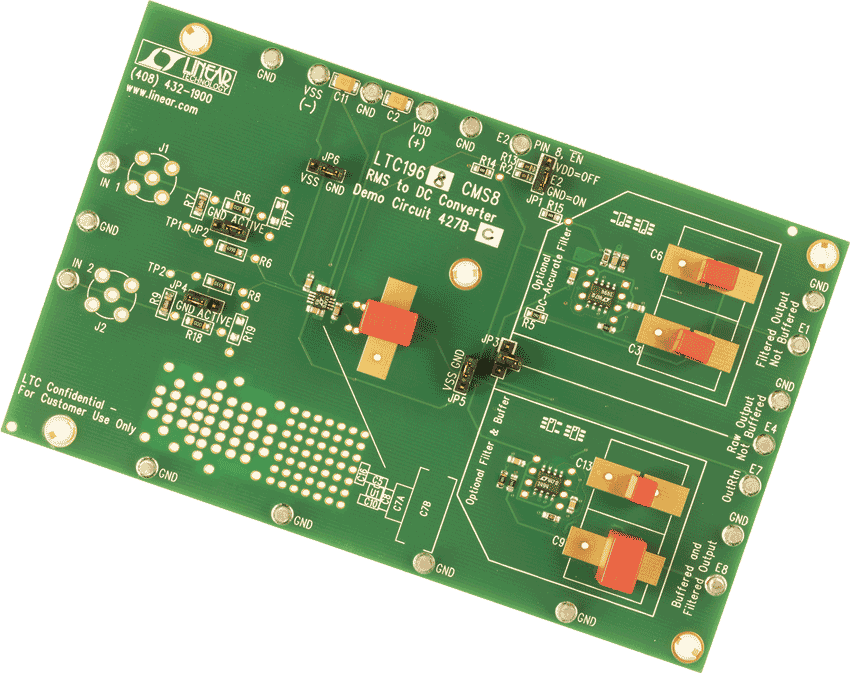

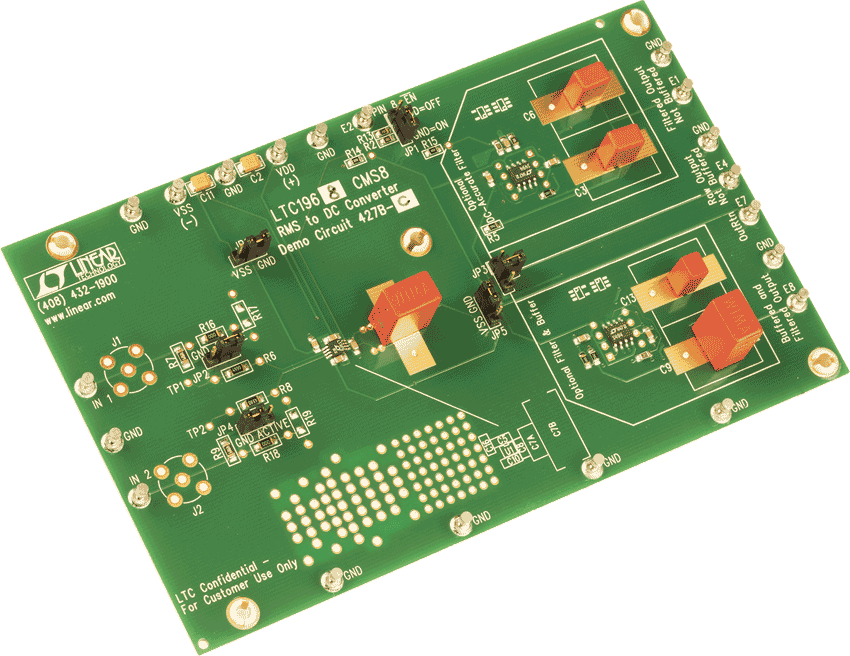

评估套件 (1)
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
-
AN106 - Instrumentation Circuitry Using RMS-to-DC Converters10/15/2007PDF345K
-
DC427B - Demo Manual9/24/2009PDF153K
-
DN362 - 采用直接 RMS 至 DC 转换的精准 LVDT 信号调理4/21/2005PDF296K
-
Unique Analog Multiplier Continuously Monitors Instantaneous Power and Simplifies Design of Power Control Loops7/1/2010 LT Journal
-
Sub-µA RMS Current Measurement for Quartz Crystals6/1/2007 LT Journal
-
Low-Distortion Sine Wave Oscillator with Precise RMS Amplitude Stability3/1/2005 LT Journal
-
Accurate and Simple AC Measurement to 500kHz8/1/2004
工具及仿真模型
LTspice中提供以下器件型号：
LTC1968
