LTC2460

具10ppm/ºC 最大值精准基准的超纤巧型 16 位 ΔΣ ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 16 位分辨率,无漏失码
  •  内部基准,高准确度 10ppm/ºC (最大值)
  • 单端 (LTC2460) 或差分 (LTC2462)
  • 2LSB 偏移误差
  • 0.01% 增益误差
  • 转换速率为每秒 60 次
  • 对于多工应用可在单转换稳定
  • 具自动停机功能的单周期操作
  • 1.5mA 电源电流
  • 2μA (最大值) 睡眠模式电流
  • 内部振荡器 —— 无需外部元件
  • SPI 接口
  • 超纤巧型 12 引脚 3mm x 3mm DFN 和 MSOP 封装

更多细节
show more Icon

LTC®2460 / LTC2462 是超纤巧型 16 位模数转换器,具有一个集成的精准基准。它们采用 2.7V 至 5.5V 单电源,并通过一个 SPI 接口进行通信。LTC2460 是单端器件,具有一个 0V 至 VREF 的输入范围,而 LTC2462 是差分器件,具有一个 ±VREF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准,具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器,并执行无延迟的转换操作,旨在满足多工应用的需要。LTC2460 / LTC2462 包括一个专有的输入采样电路,与采用传统的 ΔΣ 转换器相比,该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后,LTC2460 / LTC2462 将自动对转换器进行断电操作,而且也可通过配置来使基准断电。当 ADC 和基准均断电时,电源电流将减小至 200nA。

LTC2460 / LTC2462 能够以每秒 60 次转换的速率执行采样操作,而且,由于过采样比非常大,因而具有极为宽松的抗混叠要求。这两款器件均采用了对用户而言是透明的连续内部偏移和全标度校准算法,从而在整个时间和工作温度范围内确保了准确度。



Applications

  • 系统监控
  • 环境监控
  • 直接温度测量
  • 仪表
  • 工业过程控制
  • 数据采集
  • 嵌入式 ADC 升级
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2460CDD#PBF
  • HTML
  • HTML
LTC2460CDD#TRPBF
  • HTML
  • HTML
LTC2460CMS#PBF
  • HTML
  • HTML
LTC2460CMS#TRPBF
  • HTML
  • HTML
LTC2460IDD#PBF
  • HTML
  • HTML
LTC2460IDD#TRPBF
  • HTML
  • HTML
LTC2460IMS#PBF
  • HTML
  • HTML
LTC2460IMS#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2460CMS#PBF

量产

LTC2460CMS#TRPBF

量产

LTC2460IMS#PBF

量产

LTC2460IMS#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2460CMS#PBF

量产

LTC2460CMS#TRPBF

量产

LTC2460IMS#PBF

量产

LTC2460IMS#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

reference details image

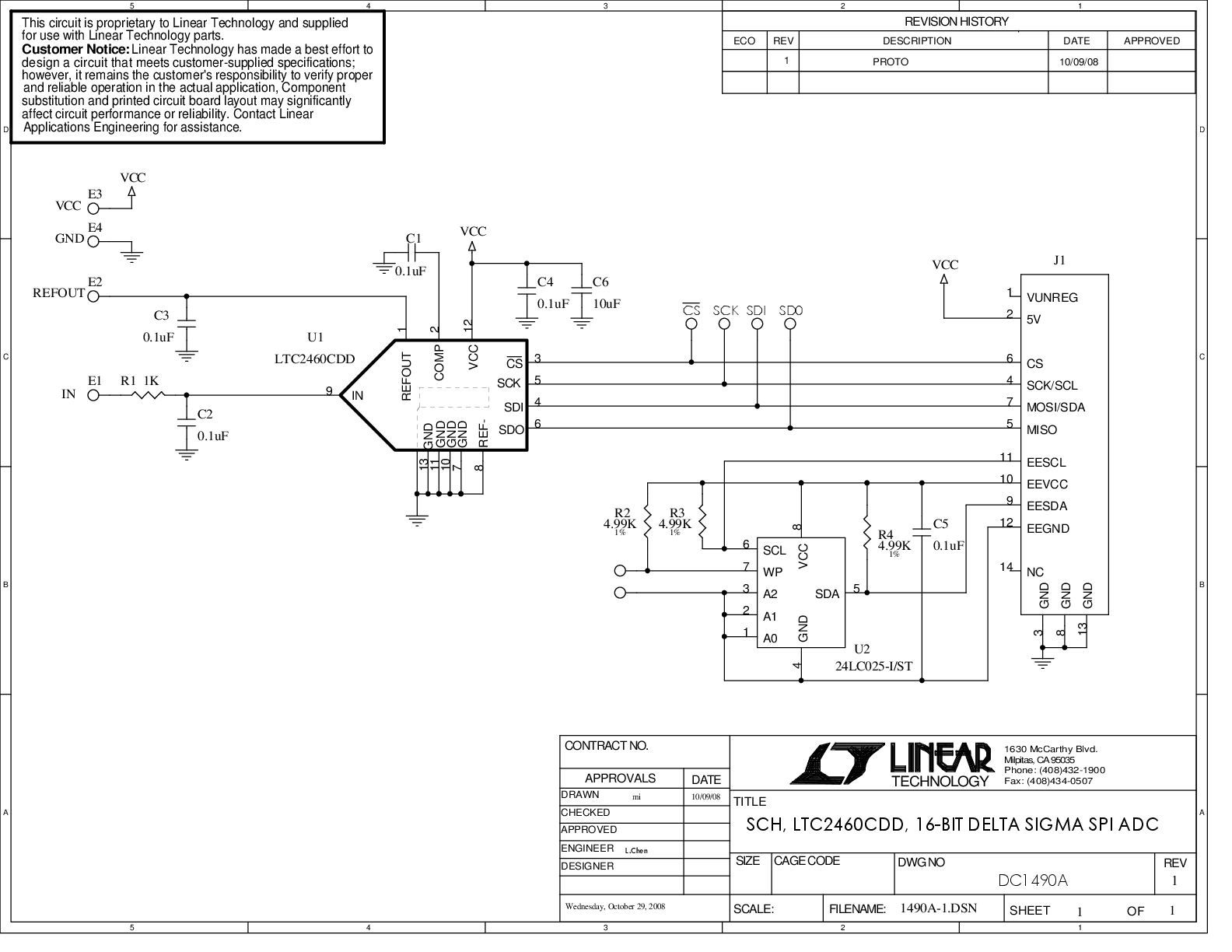

DC1490A

LTC2460 Demo Board | 16-Bit SPI Single-Ended ∆Σ ADC with 10ppm Max Internal Reference, Requires DC2026

工具和仿真

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino
