概览
优势和特点
- 采用 MSOP 封装的单路 MOSFET 驱动器
- 1.5A 峰值输出电流
- 16ns 上升 / 下降时间 (在 VCC = 12V，CL = 1nF)
- 宽 VCC 范围：4.5V 至 13.2V
- 具迟滞的 CMOS 兼容型输入
- 输入门限与 VCC 无关
- 驱动器输入可被驱动至高于 VCC
- 欠压闭锁
- 热停机
产品详情
LTC®1693-5 以高速驱动功率 P 沟道 MOSFET。1.5A 峰值输出电流降低了具有高栅极电容之 MOSFET 中的开关损耗。
LTC1693-5是具有一个输出极性选择引脚的单路驱动器。该 MOSFET 驱动器提供与 VCC 无关的 CMOS 输入门限和 1.2V 典型迟滞。它能够对输入逻辑信号进行电平移位，以使之上升或下降至用于外部 MOSFET 的轨至轨 VCC 驱动电压。
LTC1693-5 包含一个欠压闭锁电路和一个热停机电路，如果被激活，则其将停用外部 P 沟道 MOSFET 栅极驱动功能电路。

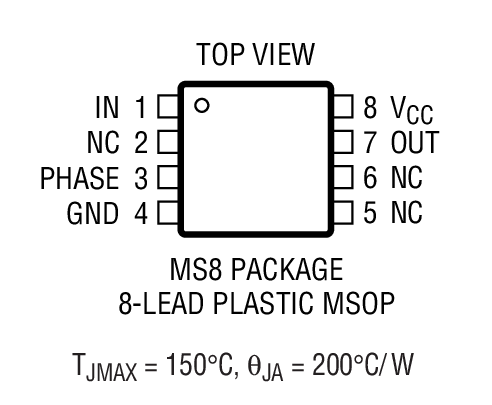

LTC1693-5 采用 8 引脚 MSOP 封装。
- 电源
- 高压侧驱动器
- 电机 / 继电器控制
- 线路驱动器

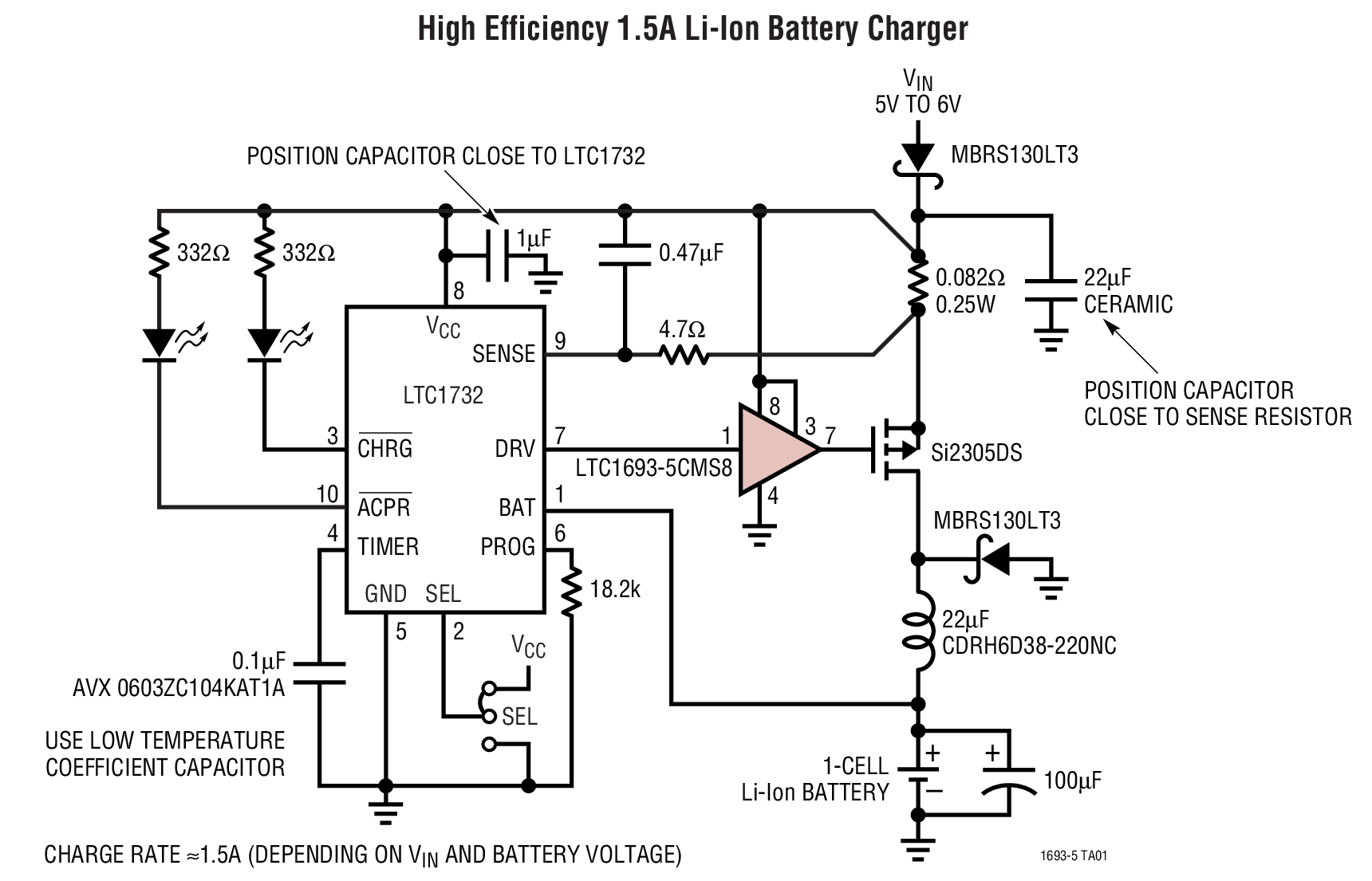

- 电池充电器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R381 Reliability Data3/22/2018
-
Versatile New Switching Regulator Fits in SO-82/1/1999 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC1693-1
LTC1693-2
LTC1693-3
LTC1693-5
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1693-5CMS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LTC1693-5CMS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| Wafer Fabrication Data | R381 Reliability Data |
