LTC1543: Software-Selectable Multiprotocol Transceiver Data Sheet8/22/2007PDF300K
概览
优势和特点
- 软件可选的收发器支持:
- RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21协议
- 经 TUV/Detecon 公司认证符合 NET1 和 NET2 标准 (测试报告编号为 NET2/102201/97)
- 符合 TBR2 标准 (测试报告编号为 CTR2/022701/98)
- 软件可选的电缆终端采用 LTC1344A

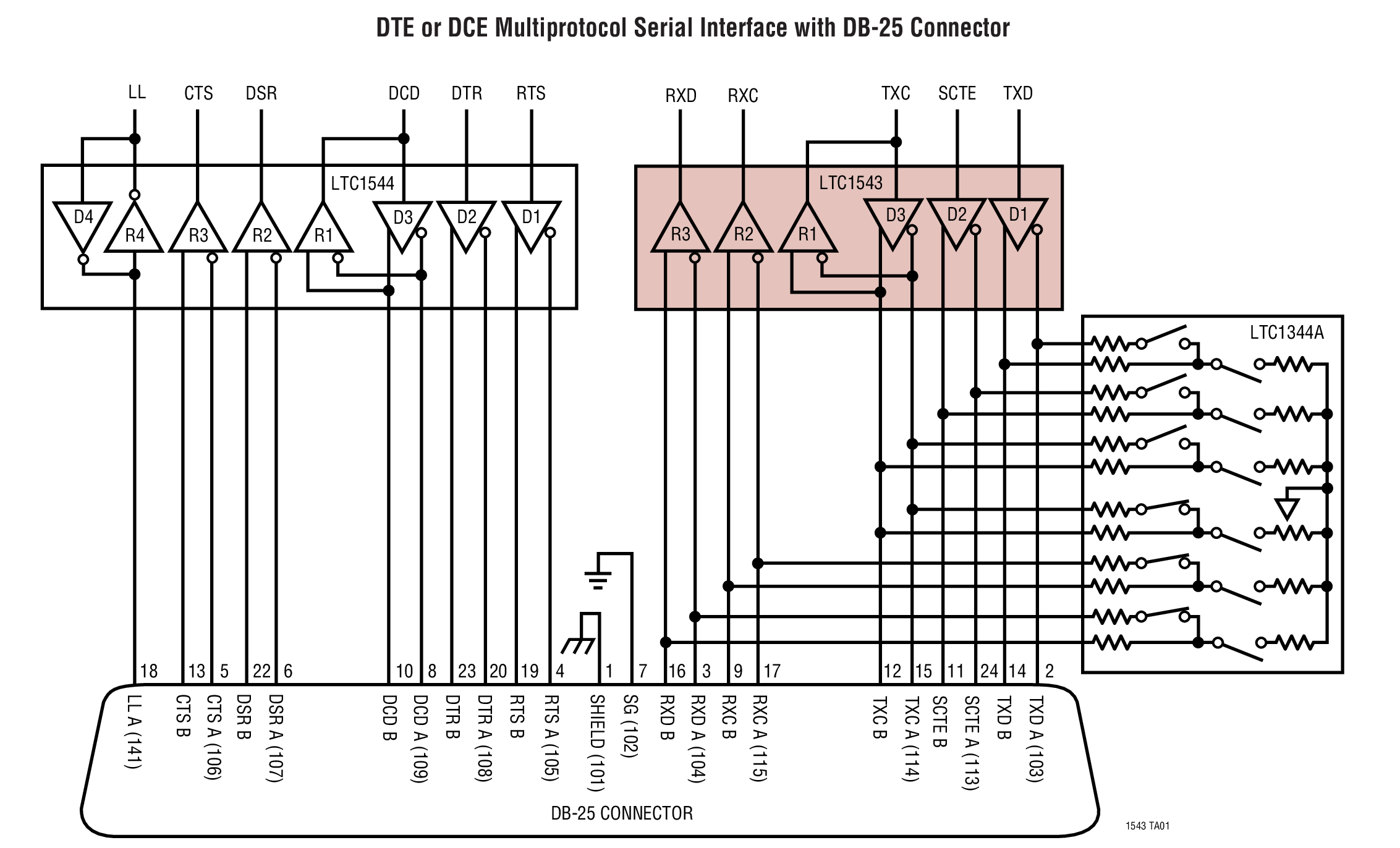

- 采用 LTC1544、LTC1344A 的完整数据终端设备 (DTE) 或数据通信设备 (DCE) 端口
- 采用单 5V 电源工作
产品详情

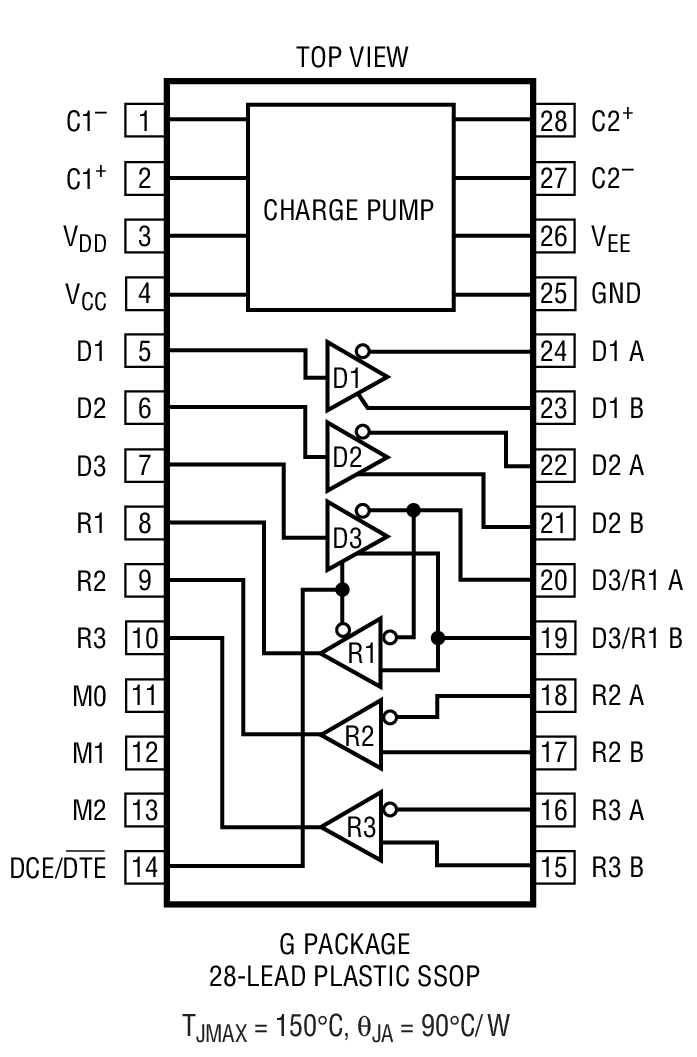

LTC®1543 是一款三驱动器 / 三接收器多协议收发器,其采用单 5V 电源工作。LTC1543 和 LTC1544 形成了一个完整的软件可选 DTE 或 DCE 接口端口的核心,可支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21协议。电缆终端可以采用 LTC1344A 软件可选电缆终端芯片或使用现有的分立式设计来实现。
LTC1543 依靠单 5V 电源供电运行,其采用一个仅需 5 个节省空间的表面贴装型电容器的内部充电泵。该器件可提供 28 引脚 SSOP 表面贴装型封装。
应用
- 数据网络
- 信道服务单元 (CSU) 和数据服务单元 (DSU)
- 数据路由器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
NET2/102201/97 Test Report3/26/2018PDF4 M
-
NET2/022701/98 Test Report3/26/2018PDF5 M
-
R277 Reliability Data3/23/2018PDF20 K
-
数字隔离器产品选型与资源指南2/7/2020PDF4 M
-
Multiprotocol Transceivers2/16/2016PDF1M
-
保护您的创新:从高精度到高电压10/24/2022
-
LTC1546 Multiprotocol Chip Simplifies NET1-, NET2- and TBR2-Compliant Serial Interfaces2/1/2000 LT Journal
-
Net1 and Net2 Serial Interface Chip Set Supports Test Mode11/1/1998 LT Journal
-
A 10MB/s Multiple-Protocol Chip Set Supports Net1 and Net2 Standards2/1/1998 LT Journal
