LTC1480

3.3V 超低功率 RS485 收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 采用单 3.3V 电源的真正 RS485
  • 低功率: ICC = 500µ最大值 (驱动器被停用)
  • ICC = 600µ最大值 (驱动器被使能,无负载)
  • 停机模式中的静态电流为 1μA
  • –7V 至 12V 共模范围允许数据线上的器件之间存在 ±7V 的地电位差
  • 具热停机保护功能
  • 上电 / 断电无毛刺干扰驱动器输出允许进行收发器的带电插拔操作
  • 驱动器在三态或电源关断的情况下保持高阻抗
  • 可在总线上连接多达 32 个收发器
  • 50ns 典型驱动器传播延迟和 10ns 时滞
  • 引脚与 LTC485 相兼容

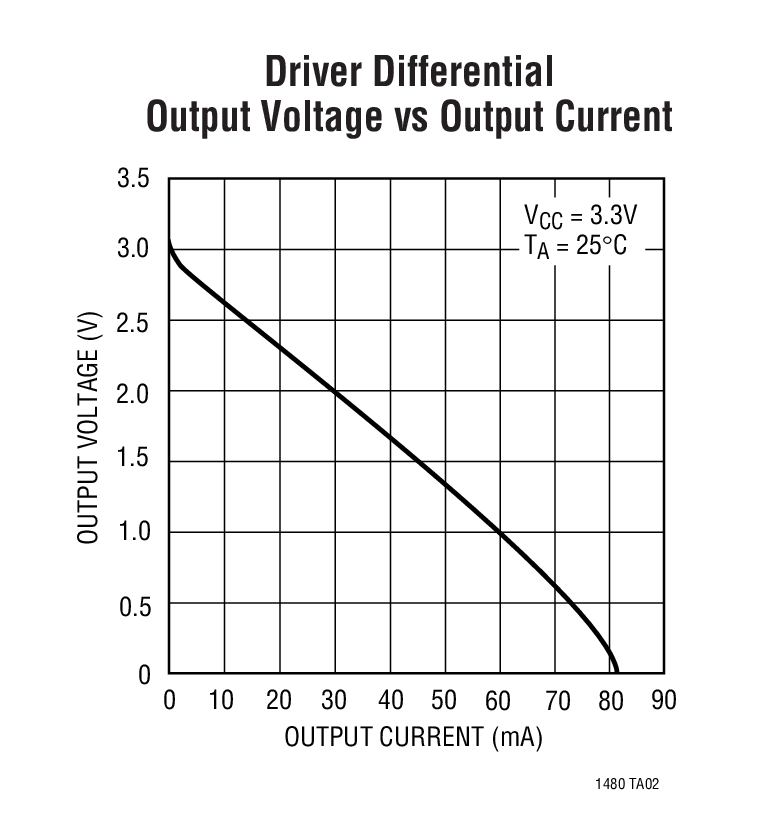

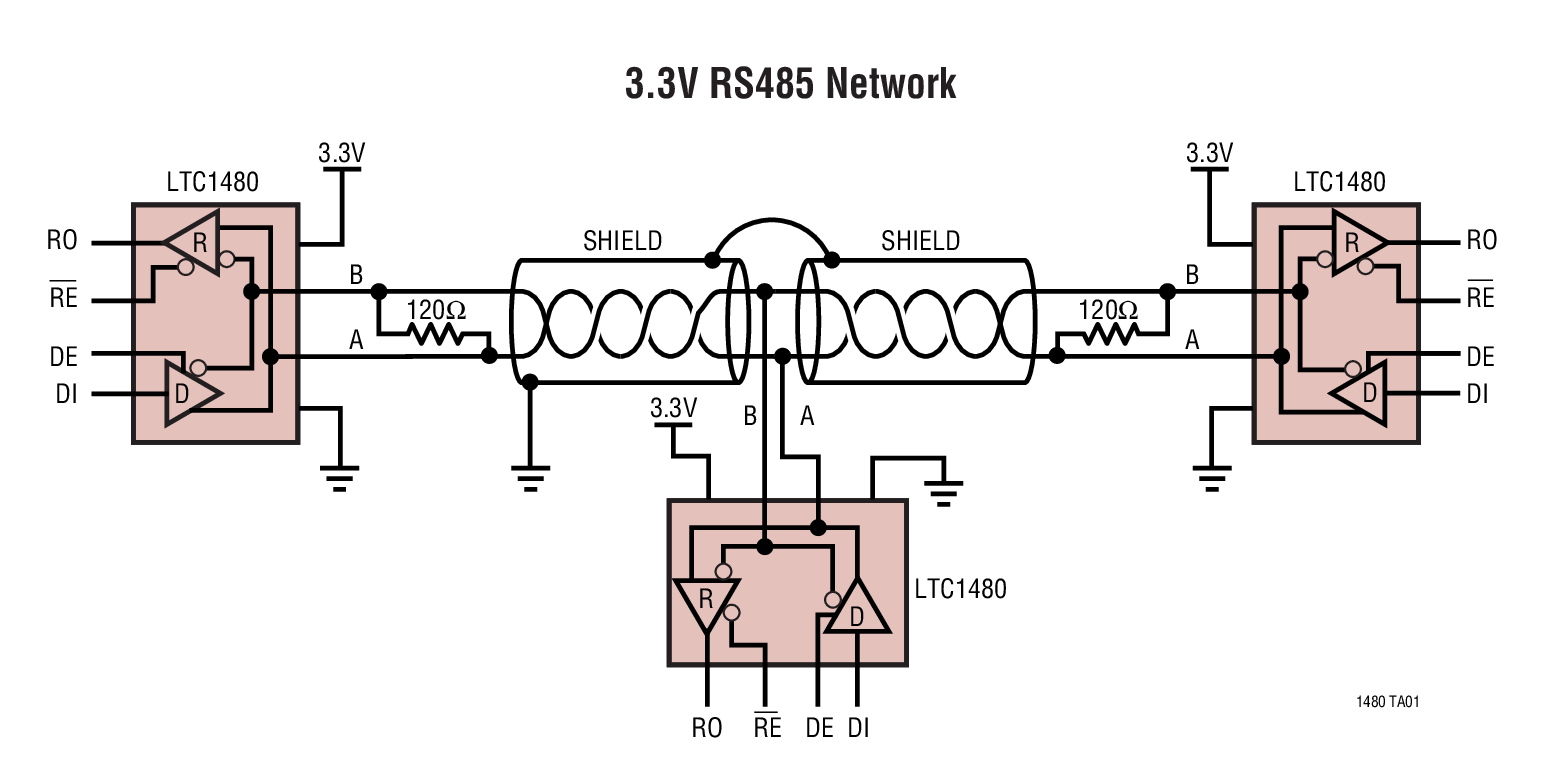

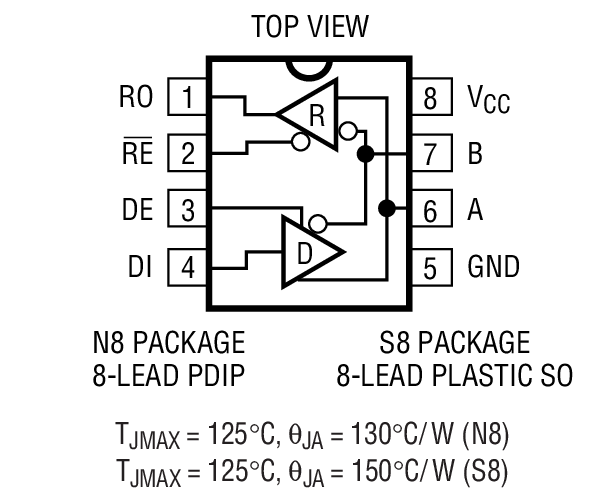

  • 采用 8 引脚 DIP 封装和 SO 封装
   
更多细节
show more Icon

LTC®1480 是一款超低功率差分线路收发器,其在采用单 3.3V 电源工作的情况下提供完整的 RS485 兼容性。该器件专为数据传输标准 RS485 应用而设计,具有扩展的共模范围 (12V 至 –7V)。另外,它还符合 RS422 的要求,并具有高达 2.5Mb/s 的高速工作能力。CMOS 设计提供了显著的节能效果,而且并未牺牲针对过载或 ESD损害的坚固性。典型静态电流在工作时仅为 300μA,而在停机模式中则为 1μA。

驱动器和接收器具有三态输出,且驱动器输出在整个共模范围内保持高阻抗。热停机电路用于防止由总线争用或故障所引起过大的功率消耗,该电路强制驱动器输出进入一种高阻抗状态。接收器具有一种故障保险功能,它可以在输入被置于开路状态时确保一种高输出状态。

LTC1480 具有完整的商业和扩展工业温度范围规格。LTC1480 可提供 8 引脚 SO 封装和 DIP 封装。

应用

  • 电池供电型 RS485/RS422 应用
  • 低功率 RS485 /RS422 收发器
  • 电平变换器
  

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1480CN8#PBF
  • HTML
  • HTML
LTC1480CS8#PBF
  • HTML
  • HTML
LTC1480CS8#TRPBF
  • HTML
  • HTML
LTC1480IN8#PBF
  • HTML
  • HTML
LTC1480IS8#PBF
  • HTML
  • HTML
LTC1480IS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8月 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

12月 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1480CS8#PBF

量产

LTC1480CS8#TRPBF

量产

LTC1480IS8#PBF

量产

LTC1480IS8#TRPBF

量产

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1480CS8#PBF

量产

LTC1480CS8#TRPBF

量产

LTC1480IS8#PBF

量产

LTC1480IS8#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8月 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

12月 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1480CS8#PBF

量产

LTC1480CS8#TRPBF

量产

LTC1480IS8#PBF

量产

LTC1480IS8#TRPBF

量产

6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1480CS8#PBF

量产

LTC1480CS8#TRPBF

量产

LTC1480IS8#PBF

量产

LTC1480IS8#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-RS485HDEBZ

标准RS-485半双工评估板EVAL-RS485HDEBZ

zoom

EVAL-RS485HDEBZ

标准RS-485半双工评估板EVAL-RS485HDEBZ

标准RS-485半双工评估板EVAL-RS485HDEBZ

产品详情

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O,以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B(半双工总线)可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B,用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉(偏置电阻)提供封装。

用于板上评估的器件需另外订购。
