LTC1386
LTC1386
量产3.3V、低功率、EIA/TIA562 收发器
- 产品模型
- 4
Viewing:
产品详情
- 采用单 3.3V 电源供电工作

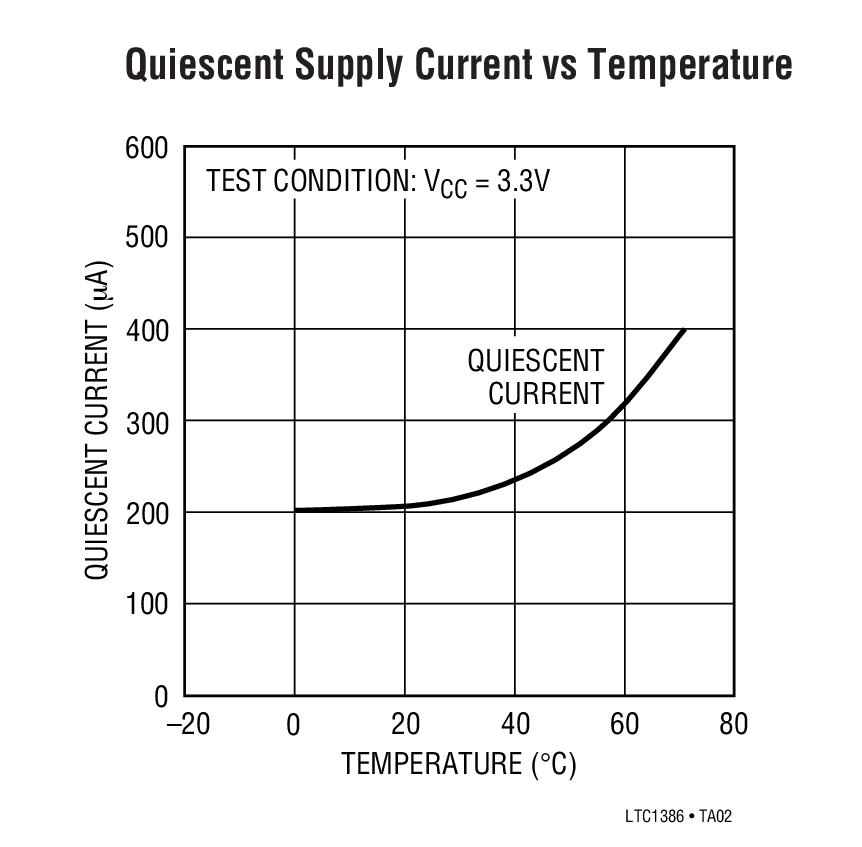

- 低电源电流： ICC = 200µA
- ESD 保护等级超过 ±10kV

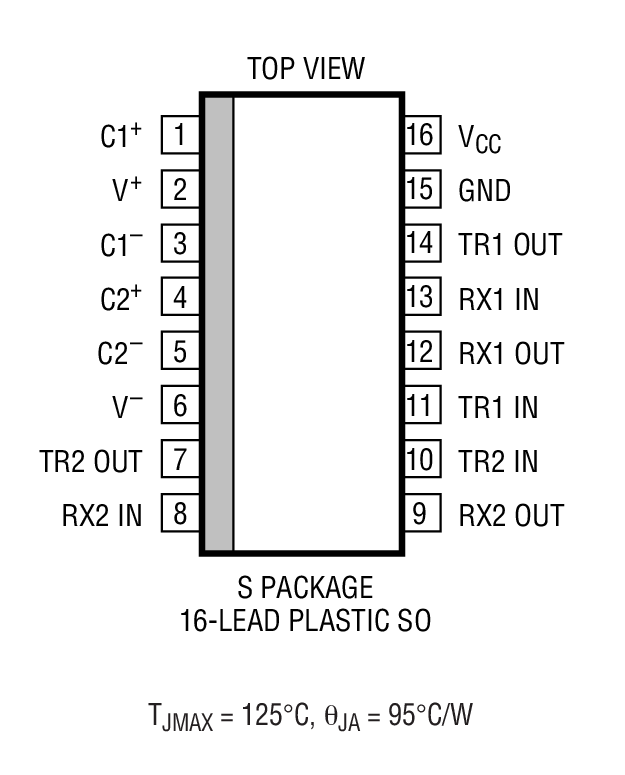

- 可提供 16 引脚 SOIC 窄体封装
- 使用小的电容器：0.1μF
- 运行至 120kBaud
- 输出过压不会强制电流返回至电源中
- 可强制 EIA/TIA562 I/O 线路至 ±25V 而不造成损坏
- 引脚与 LT1181A 相兼容

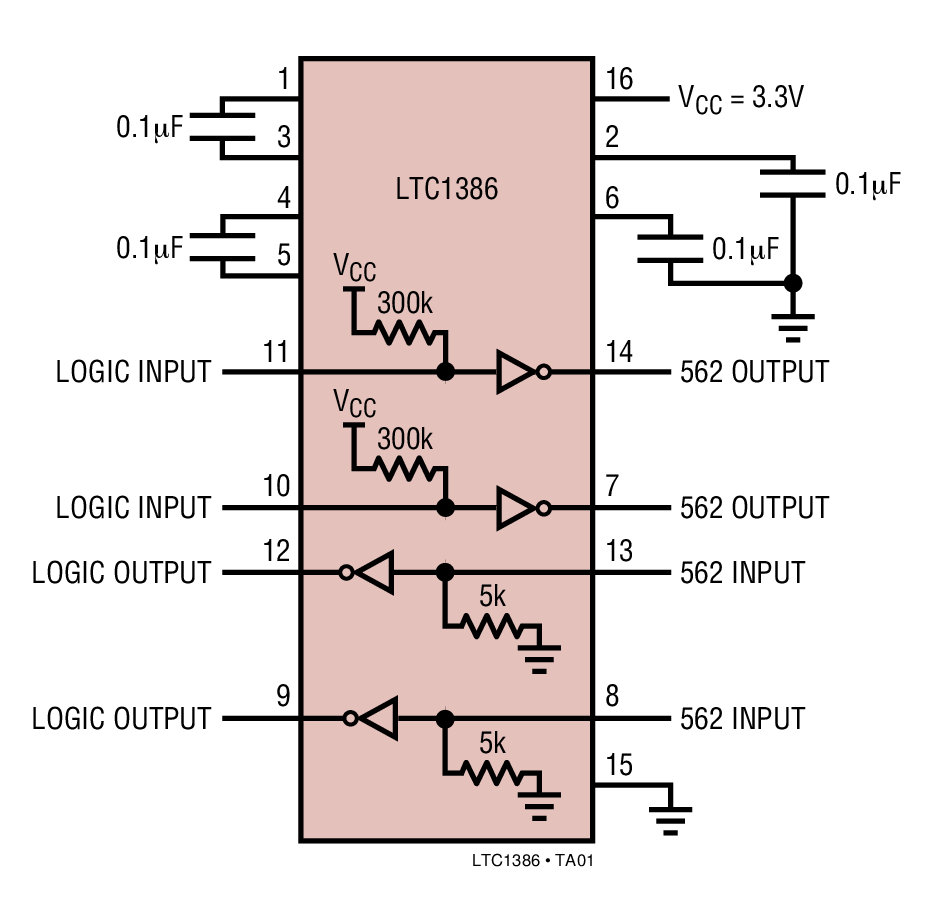

LTC®1386 是一款超低功率、2 驱动器 / 2 接收器 EIA/TIA562 收发器，其采用单 3.3V 电源工作。充电泵只需要 4 个节省空间的 0.1μF 电容器。该收发器的电源电流 (ICC) 在驱动器输出无负载的情况下仅为 200μA。
LTC1386 完全符合所有的数据速率和过压 EIA/TIA562 规范。该收发器能够在具有一个 1000pF、3kΩ 负载的情况下运行至高达 120kbaud。驱动器输出和接收器输入均可被强制至 ±25V，并不会导致损坏，而且能安然经受多次 ±10kV ESD 冲击。
应用
- 笔记本电脑
- 掌上型电脑
参考资料
视频 1
产品选型指南 1
产品选型卡 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1386CS#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1386CS#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1386IS#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1386IS#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LTC1386CS#PBF | 量产 | |
| LTC1386CS#TRPBF | 量产 | |
| LTC1386IS#PBF | 量产 | |
| LTC1386IS#TRPBF | 量产 | |
|
10月 12, 2022 - 22_0252 Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package |
||
| LTC1386CS#PBF | 量产 | |
| LTC1386CS#TRPBF | 量产 | |
| LTC1386IS#PBF | 量产 | |
| LTC1386IS#TRPBF | 量产 | |
|
8月 6, 2022 - 22_0173 Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG] |
||
| LTC1386CS#PBF | 量产 | |
| LTC1386CS#TRPBF | 量产 | |
| LTC1386IS#PBF | 量产 | |
| LTC1386IS#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 隔离式 RS-232 接口 1 | ||
| LTM2882 | 量产 | 双通道、隔离型 RS232 μModule 收发器 + 电源 |
