LTC1384

在停机模式中 2 个接收器处于运行状态的 5V、低功率、RS232 收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 采用单 5V 电源供电工作
  • 低电源电流: Icc = 220µA
  • ICC = 35µA (在停机模式中,且 2 个接收器均处于保活状态)
  • ESD 保护等级超过 ±10kV
  • 使用小的电容器:0.1μF
  • 运行至 120kBaud
  • 输出过压不会强制电流返回至电源中
  • 可强制 RS232 I/O 线路至 ±25V 而不造成损坏
  • 引脚与 LT1180A 相兼容
      
更多细节
show more Icon

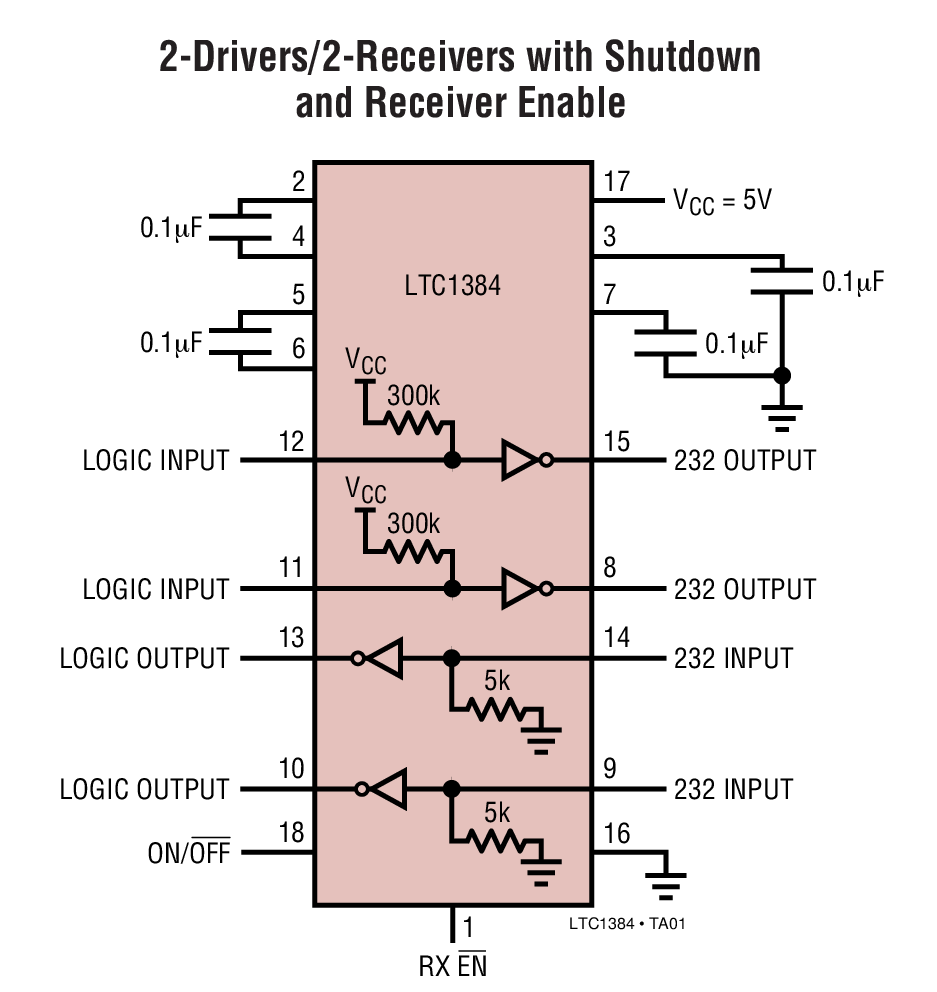

LTC®1384 是一款超低功率 2 驱动器 / 2 接收器 RS232 收发器,其采用单 5V 电源工作。充电泵只需要 4 个节省空间的 0.1μF 电容器。

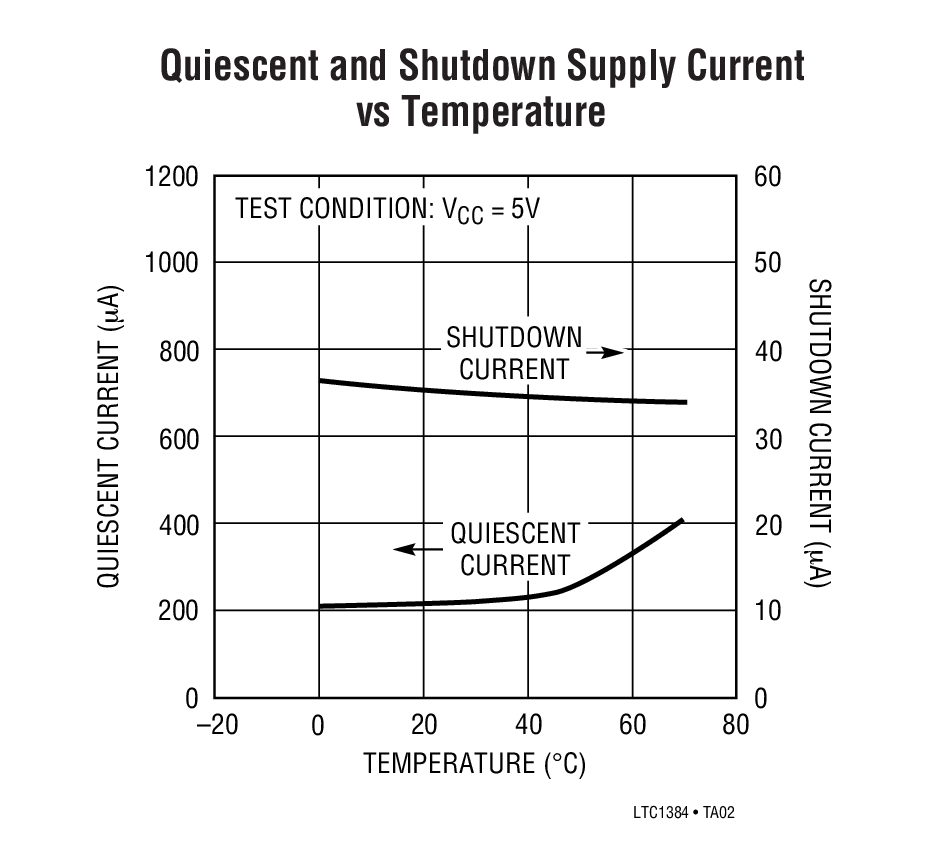

该收发器工作于 2 种模式中的一种:“正常”和“停机”。在正常模式中,当驱动器输出未加载时,ICC 仅为 220μA。在停机模式中,充电泵被关断,驱动器输出被强制进入三态,2 个接收器均处于保活状态,ICC 降至 35μA。可以采用接收器使能 (RX EN) 引脚随时强制接收器输出进入三态。

LTC1384 完全符合所有的数据速率和过压 RS232 规范。该收发器能够在具有一个 2500pF、3kΩ 负载的情况下运行至高达 120kbaud。驱动器输出和接收器输入均可被强制至 ±25V,并不会导致损坏,而且能安然经受多次 ±10kV ESD 冲击。

应用

  • 笔记本电脑
  • 掌上型电脑
 

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

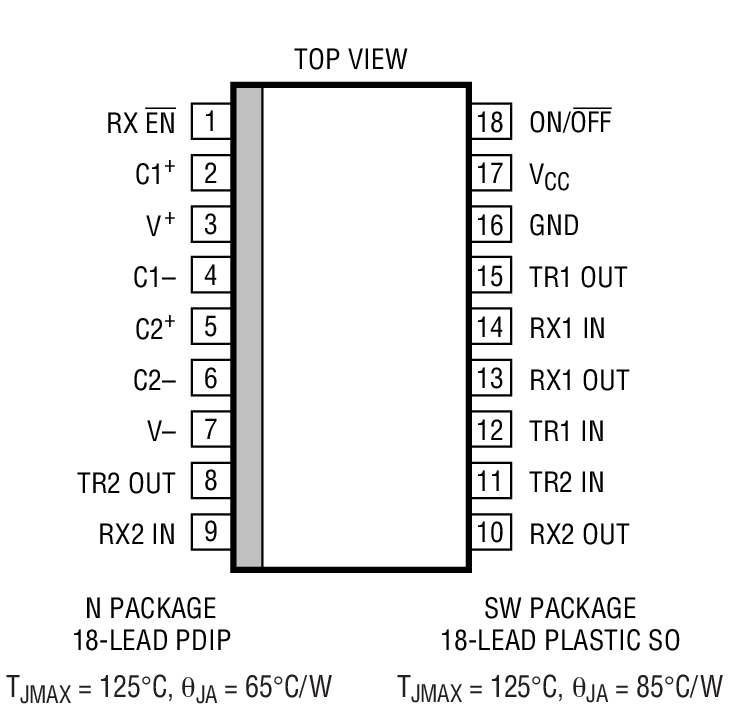

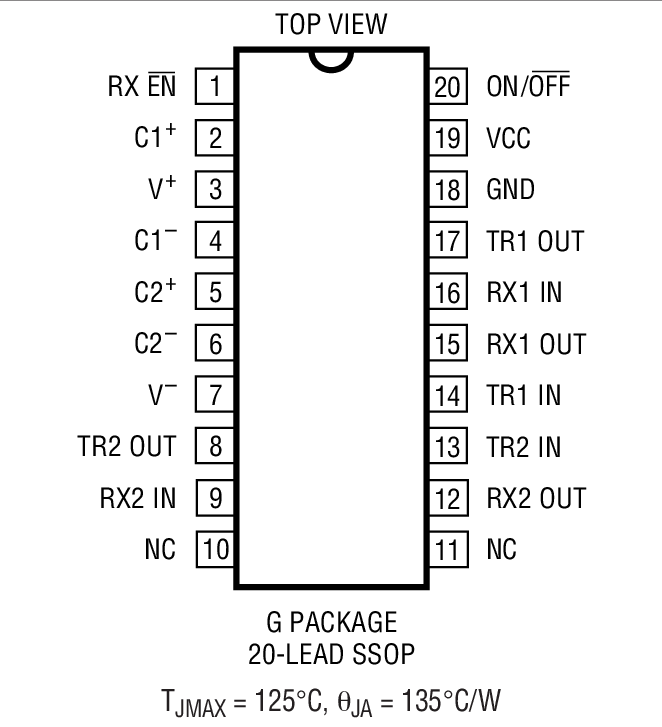

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
