概览
优势和特点
- 采用单 5V 电源供电工作
- 低电源电流： Icc = 220µA
- ESD 保护等级超过 ±10kV

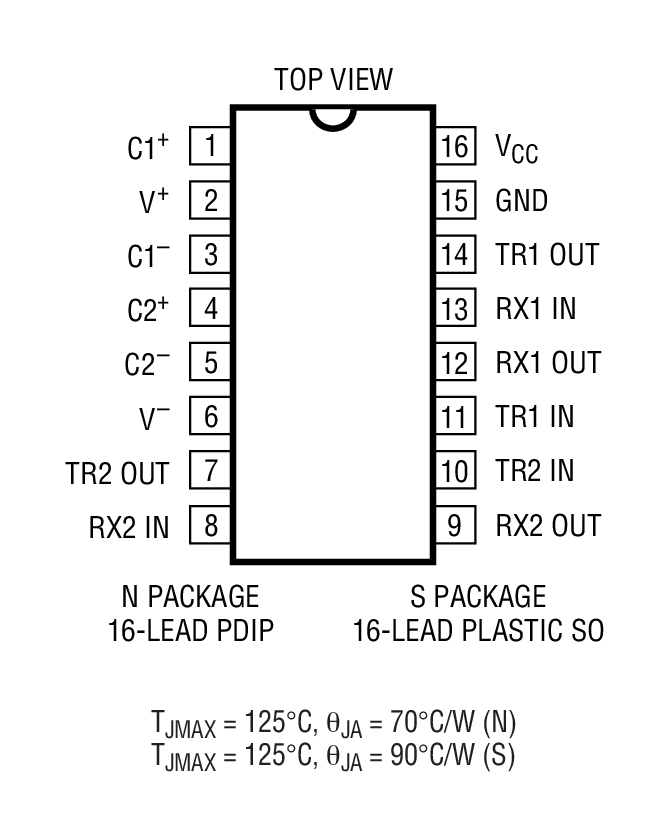

- 可提供 16 引脚 SOIC 窄体封装
- 使用小的电容器：0.1μF
- 运行至 120kBaud
- 输出过压不会强制电流返回至电源中
- 可强制 RS232 I/O 线路至 ±25V 而不造成损坏
- 引脚与 LT1181A 和 MAX232A 相兼容
产品详情

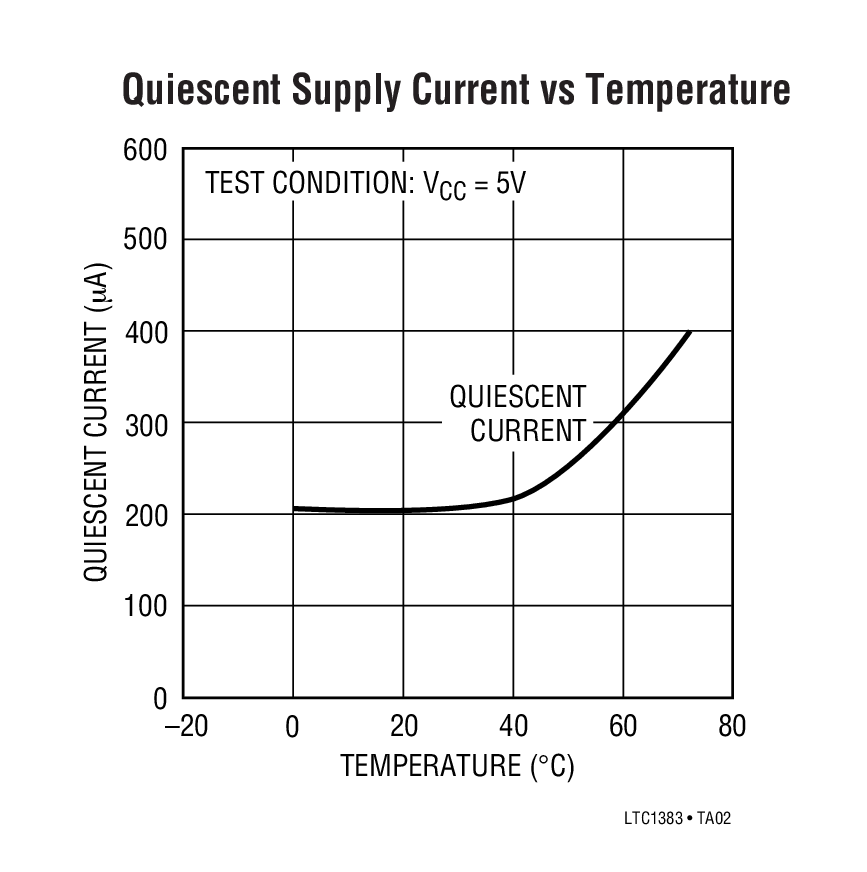

LTC®1383 是一款超低功率 2 驱动器 / 2 接收器 RS232 收发器，其采用单 5V 电源工作。充电泵只需要 4 个节省空间的 0.1μF 电容器。收发器的电源电流 (ICC) 在驱动器输出未加载的情况下仅为 220μA。
LTC1383 完全符合所有的数据速率和过压 RS232 规范。该收发器能够在具有一个 2500pF、3kΩ 负载的情况下运行至高达 120kbaud。驱动器输出和接收器输入均可被强制至 ±25V，并不会导致损坏，而且能安然经受多次 ±10kV ESD 冲击。
应用
- 笔记本电脑
- 掌上型电脑
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R277 Reliability Data3/23/2018
-
数字隔离器产品选型与资源指南2/7/2020
-
LTM2882 - Isolated RS232 + 1W Power4/24/2012
-
RS232 Quick Guide10/8/2010
-
保护您的创新：从高精度到高电压10/24/2022
配套产品推荐
LTC1383 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1383CN#PBF | 材料声明 | 质量和可靠性 | 16-Lead PDIP (Narrow 0.30 Inch) | |
| LTC1383CS#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1383CS#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1383IN#PBF | 材料声明 | 质量和可靠性 | 16-Lead PDIP (Narrow 0.30 Inch) | |
| LTC1383IS#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1383IS#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R277 Reliability Data |
