特性
- 采用单 5V 电源供电工作
- 低电源电流： ICC = 220µA
- 在停机模式中 ICC = 0.2µA
- ESD 保护等级超过 ±10kV
- 使用小的电容器：0.1μF
- 运行至 120kBaud
- 输出过压不会强制电流返回至电源中
- 可强制 RS232 I/O 线路至 ±25V 而不造成损坏
- 引脚与 LT1180A 相兼容
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

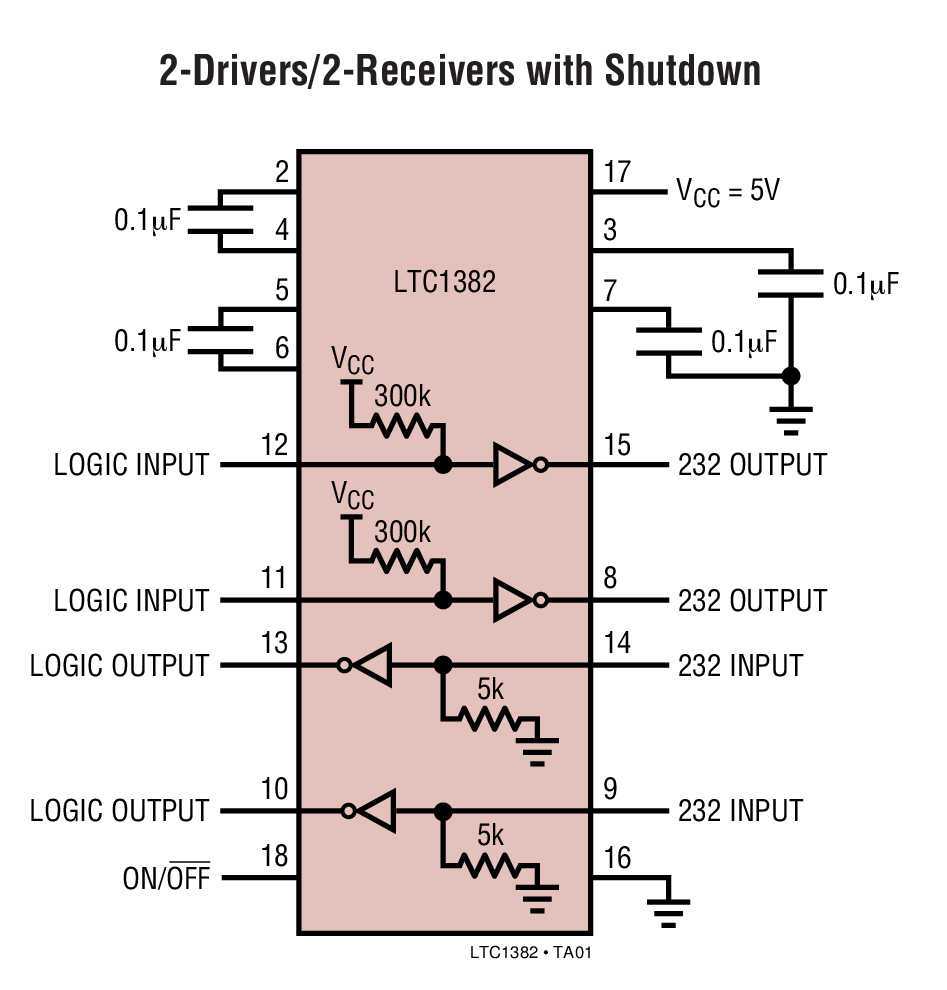

LTC®1382 是一款超低功率 2 驱动器 / 2 接收器 RS232 收发器，其采用单 5V 电源工作。充电泵只需要 4 个节省空间的 0.1μF 电容器。

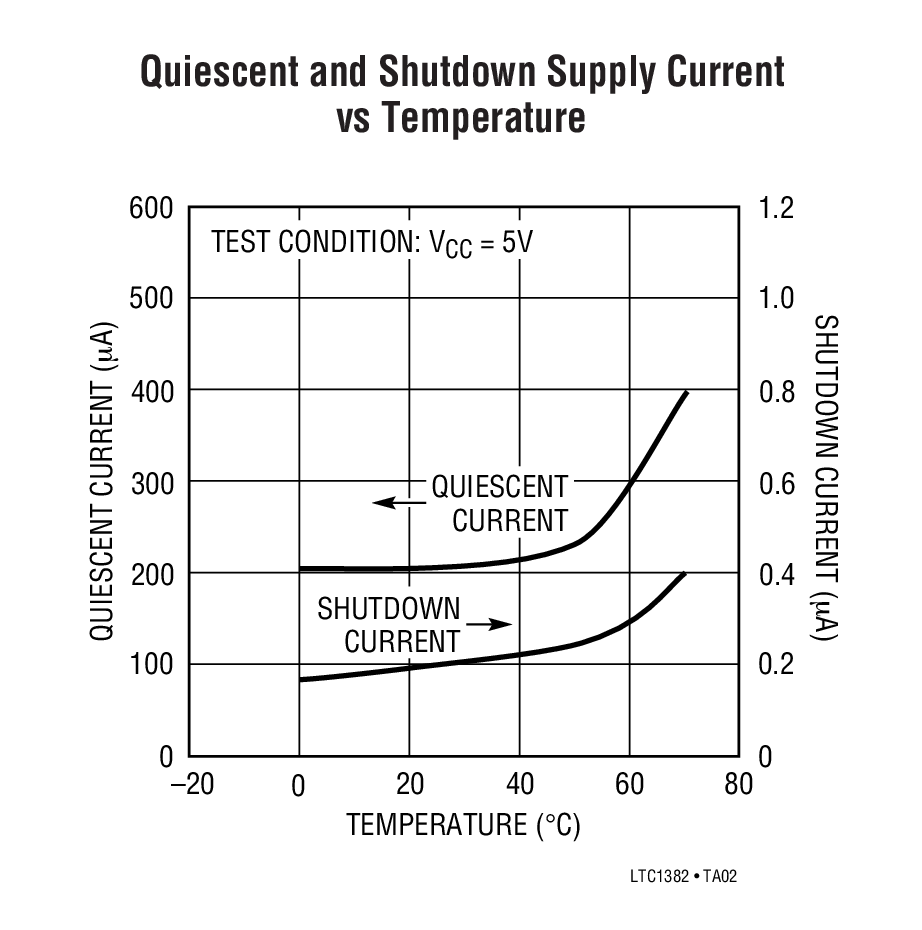

该收发器工作于两种模式中的一种：“正常”和“停机”。在正常模式中，ICC 在驱动器输出未加载的情况下仅为 220μA。在停机模式中，充电泵被关断，驱动器输出被强制进入三态，两个接收器均关断，且 ICC 下降至 0.2μA。
LTC1382 完全符合所有的数据速率和过压 RS232 规范。该收发器能够在具有 2500pF、3kΩ 负载的情况下运行至高达 120kbaud。驱动器输出和接收器输入均可被强制至 ±25V，并不会导致损坏，而且能安然经受多次 ±10kV ESD 冲击。
应用
- 笔记本电脑
- 掌上型电脑
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
6
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1382
文档
2
筛查
1 应用
全部
-
全部
-
数据手册
-
可靠性数据
全部
-
全部
-
英文
数据手册
1
可靠性数据
1
更新 03/23/2018
英文
R277 Reliability Data
20.57 K
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
2
参考资料 4
产品选型指南 1
产品选型卡 2
视频
1
设计资源 6
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

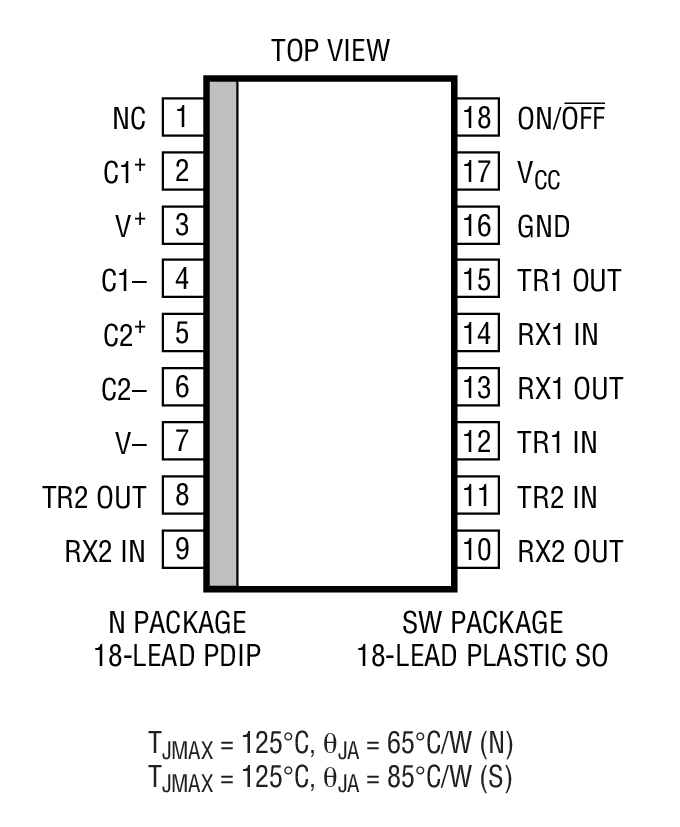

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1382CN#PBF |
18-Lead PDIP (Narrow 0.3 Inch)
|
|
|
| LTC1382CSW#PBF |
18-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LTC1382CSW#TRPBF |
18-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LTC1382IN#PBF |
18-Lead PDIP (Narrow 0.3 Inch)
|
|
|
| LTC1382ISW#PBF |
18-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LTC1382ISW#TRPBF |
18-Lead SOIC (Wide 0.3 Inch)
|
|
