概览

优势和特点

  • 在单颗芯片上集成了 4 个 RS232 收发器或 2 个 RS485 收发器
  • 采用单 5V 电源工作
  • 可承受重复的 ±10kV ESD 脉冲
  • 采用小的充电泵电容器：0.1μF
  • 低电源电流：8mA (典型值)
  • 在停机模式中的电源电流为 10μA
  • 在环回模式中具有自测试能力
  • 无上电 / 断电毛刺干扰的输出
  • 驱动器在三态、停机模式中或电源关断时保持高阻抗
  • 热停机保护
  • 接收器输入能够承受 ±25V
     

产品详情

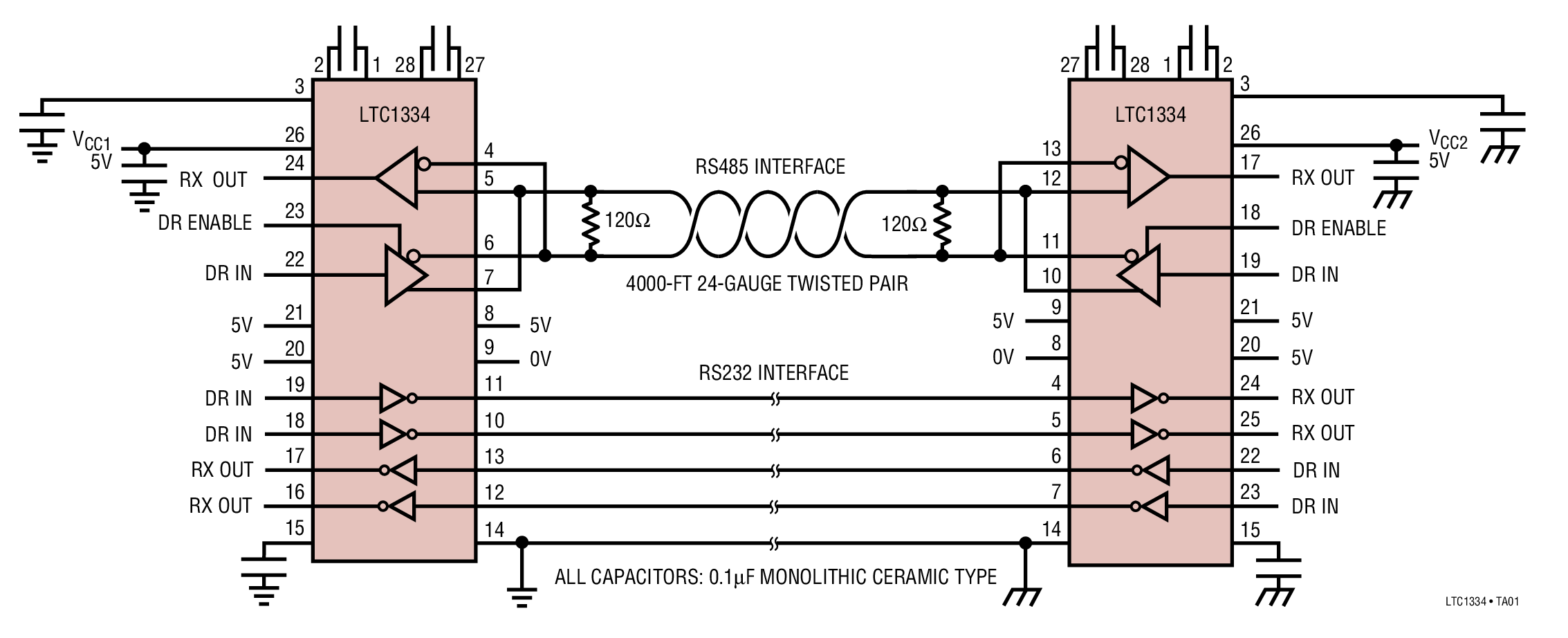

LTC®1334 是一款低功率 CMOS 双向收发器，具有两个可再配置接口端口。该器件可配置为两个 RS485 差分端口、两个双通道 RS232 单端端口、或者一个 RS485 差分端口和一个双通道 RS232 单端端口。一个内置充电泵需要 4 个 0.1μF 电容器以产生升压的正电源和负电源，从而使 RS232 驱动器仅采用单 5V 电源即可满足 RS232 ±5V 输出摆幅要求。一种停机模式可将 ICC 电源电流减小至 10μA。

RS232 收发器完全符合 RS232 规范。RS485 收发器则完全遵照 RS485 和 RS422 规范。所有的接口驱动器均拥有短路和热停机保护功能。一个使能引脚允许强制 RS485 驱动器输出进入高阻抗状态，即使在输出被强制超过电源轨或电源被关断的情况下这也将得到保持。驱动器输出和接收器输入均具有 ±10kV ESD 保护等级。一种环回模式允许将驱动器输出回接至接收器输入以进行诊断自测试。

应用

  • 低功率 RS485/RS422/RS232/EIA562 接口
  • 软件可选的多协议接口端口
  • 电缆中继器
  • 电平变换器
   

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

参考资料

  • 查看全部 (5)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 产品选型手册 (1)
  • 产品选择卡 (1)
  • 视频 (1)
    • Document Type

    配套产品推荐

    LTC1334 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

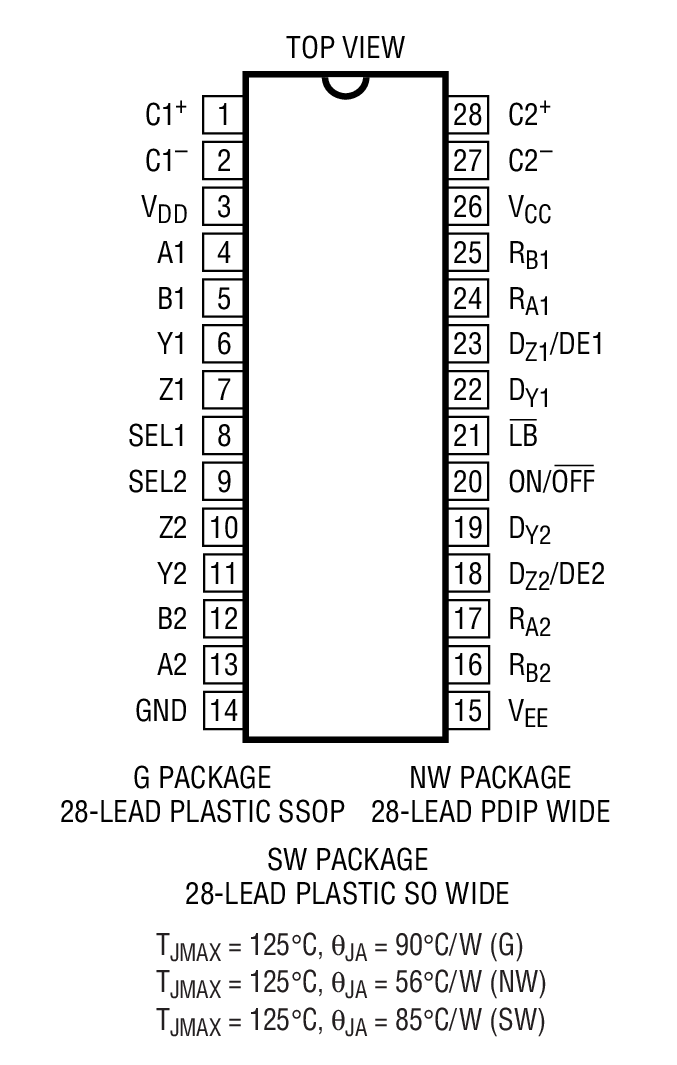

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC1334CG#PBF 材料声明 质量和可靠性 28-Lead SSOP
    LTC1334CG#TRPBF 材料声明 质量和可靠性 28-Lead SSOP
    LTC1334CNW#PBF 材料声明 质量和可靠性 28-Lead PDIP (Wide 0.6 Inch)
    LTC1334CSW#PBF 材料声明 质量和可靠性 28-Lead SOIC (Wide 0.3 Inch)
    LTC1334CSW#TRPBF 材料声明 质量和可靠性 28-Lead SOIC (Wide 0.3 Inch)
    LTC1334IG#PBF 材料声明 质量和可靠性 28-Lead SSOP
    LTC1334IG#TRPBF 材料声明 质量和可靠性 28-Lead SSOP
    LTC1334INW#PBF 材料声明 质量和可靠性 28-Lead PDIP (Wide 0.6 Inch)
    LTC1334ISW#PBF 材料声明 质量和可靠性 28-Lead SOIC (Wide 0.3 Inch)
    LTC1334ISW#TRPBF 材料声明 质量和可靠性 28-Lead SOIC (Wide 0.3 Inch)
    Wafer Fabrication Data R277 Reliability Data
