概览

优势和特点

  • 全面强化了 N 沟道功率 MOSFET

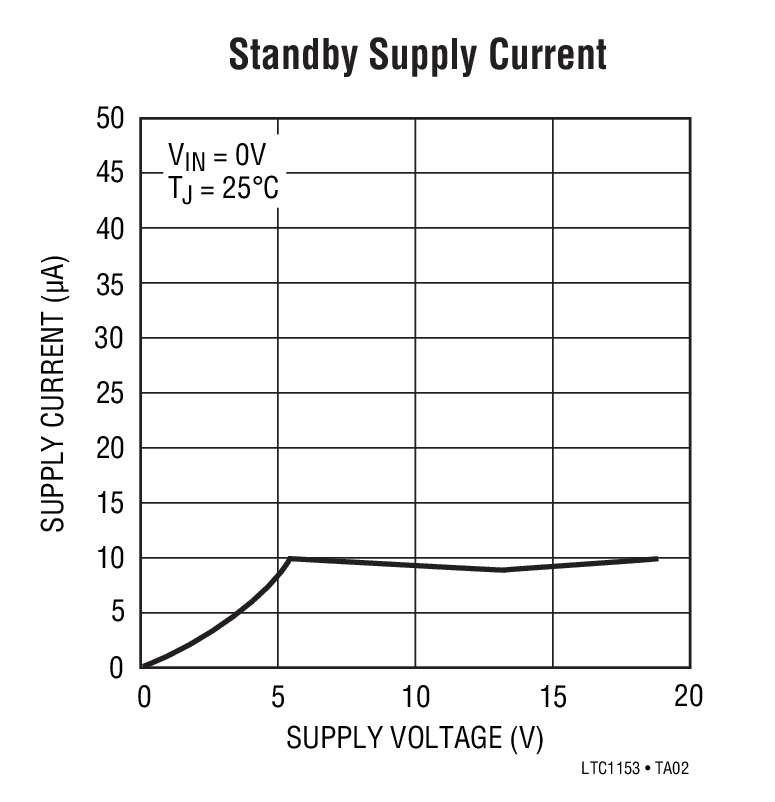

  • 8μA IQ 待机电流
  • 85μA IQ 接通电流
  • 无外部充电泵电容器
  • 电源范围:4.5V 至 18V
  • 短路保护功能
  • 利用 PTC 热敏电阻实现了热停机功能
  • 状态输出可指示停机模式

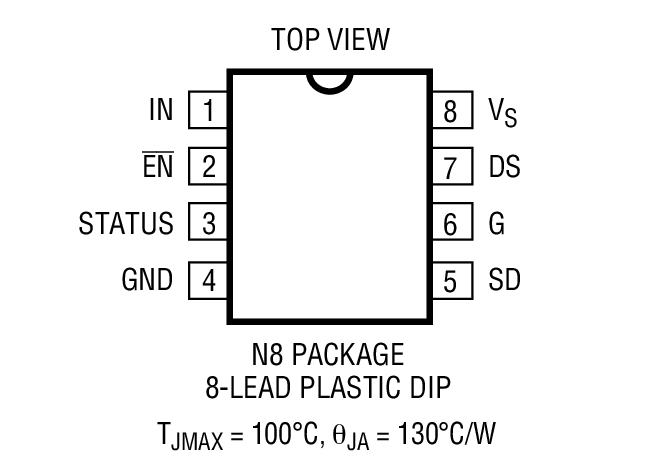

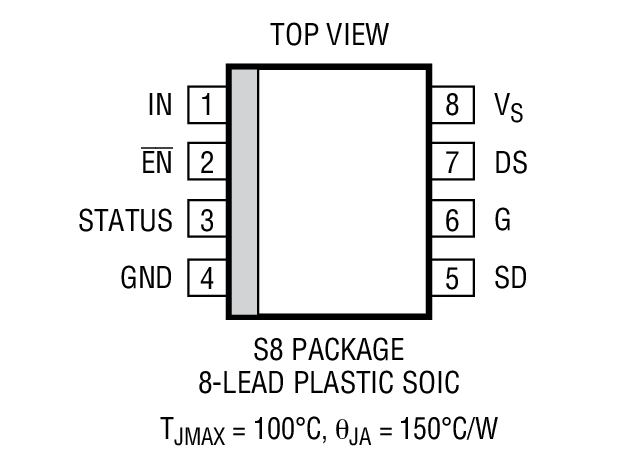

  • 采用 8 引脚 SOIC 封装和 8 引脚 PDIP 封装

产品详情

LTC®1154 单通道高压侧栅极驱动器允许在高压侧开关应用中使用低成本的 N 沟道 FET。一个内部充电泵把栅极驱动电压提升至正电源轨以上,从而在未使用任何外部元件的情况下全面地强化了一个 N 沟道 MOS 开关。微功率操作 (待机电流为 8μA,工作电流为 85μA) 使其在几乎所有系统中使用时都能够实现最高的效率。

在该芯片上集成了可编程过流检测电路。可以增加一个延时,以防止在高浪涌电流负载上引起误触发。还提供了一个高态有效停机输入,并与一个标准的 PTC 热敏电阻直接相连,以实现热停机功能。提供了一个漏极开路输出,用于向 μP (微处理器) 报告开关状态。提供了一个低态有效使能输入,以控制编排成组的多个开关。

LTC1154 采用 8 引脚 DIP 和 8 引脚 SOIC 封装。


应用

  • 膝上型电脑电源转换
  • SCSI 终端电源转换
  • 蜂窝电话电源管理
  • 电池充电和管理
  • 高压侧工业和汽车开关
  • 步进电动机和 DC 电动机控制

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

Models for the following parts are available in LTspice:

LTC1154
