概览

优势和特点

  • VIN 范围:6V 至 80V
  • VBAT 范围:1.3V 至 80V
  • 单电感器架构允许 VIN 高于、低于或等于 VBAT

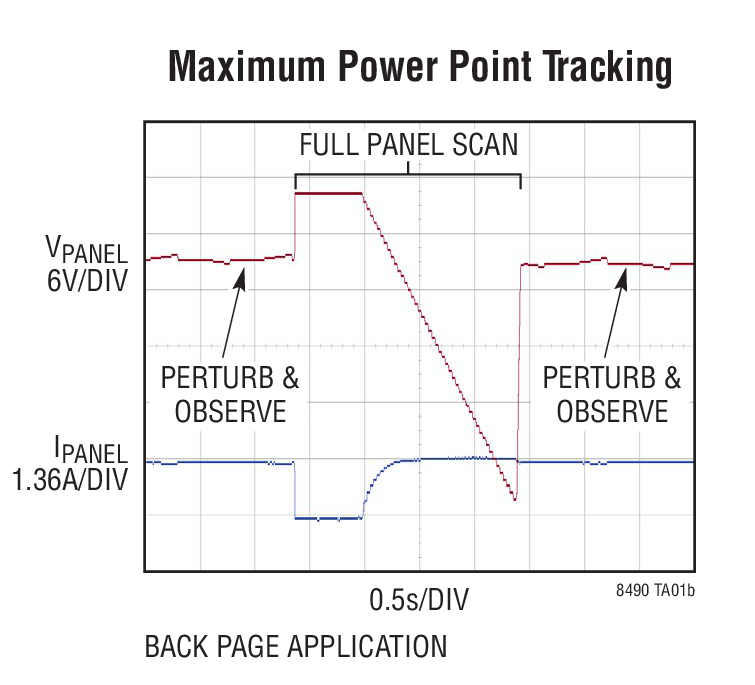

  • 用于太阳能供电型充电的自动 MPPT
  • 自动温度补偿
  • 无需进行软件或固件开发
  • 可采用太阳能电池板或 DC 电源供电运作
  • 输入和输出电流监视器引脚
  • 4 个集成型反馈环路
  • 可同步的固定频率:100kHz 至 400kHz

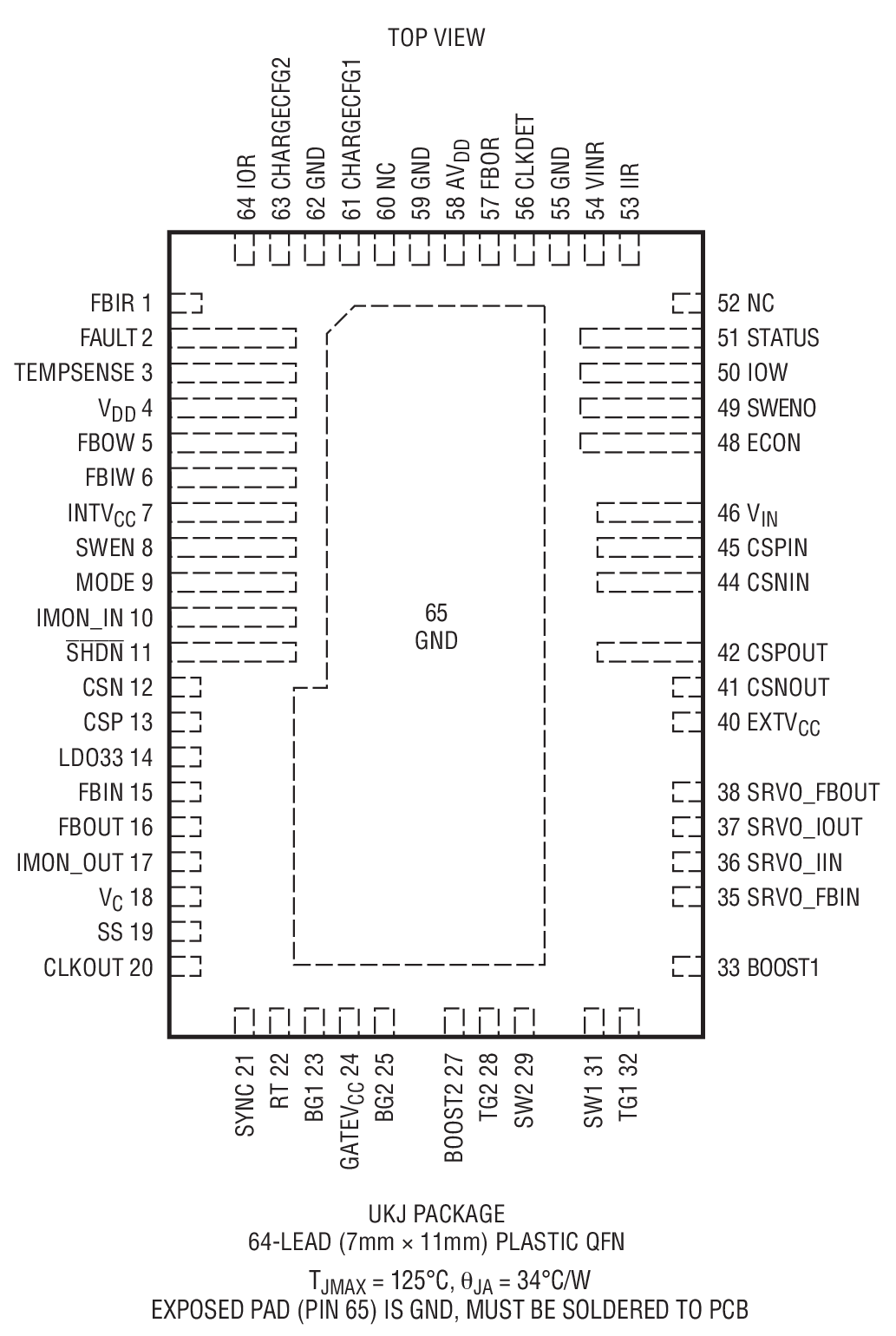

  • 64 引脚 (7mm x 11mm x 0.75mm) QFN 封装

产品详情

LT®8490 是一款降压-升压型开关稳压器电池充电器,其执行一种用于大多数电池类型的恒定电流恒定电压 (CCCV) 充电模式,包括密封型铅酸 (SLA) 电池、富液电池、凝胶电池和锂离子电池。该器件可采用高于、低于或等于输出电压的输入电压运作,并能由太阳能电池板或 DC 电源供电。片内逻辑电路提供了面向太阳能供电型应用的自动最大功率点跟踪 (MPPT) 功能。LT8490 可通过检测一个热耦合至电池的外部热敏电阻来完成自动温度补偿。包含充电器信息的 STATUS 和 FAULT 引脚可用于驱动 LED 指示灯。该器件采用扁平 (0.75mm) 7mm x 11mm 64 引线 QFN 封装。



应用

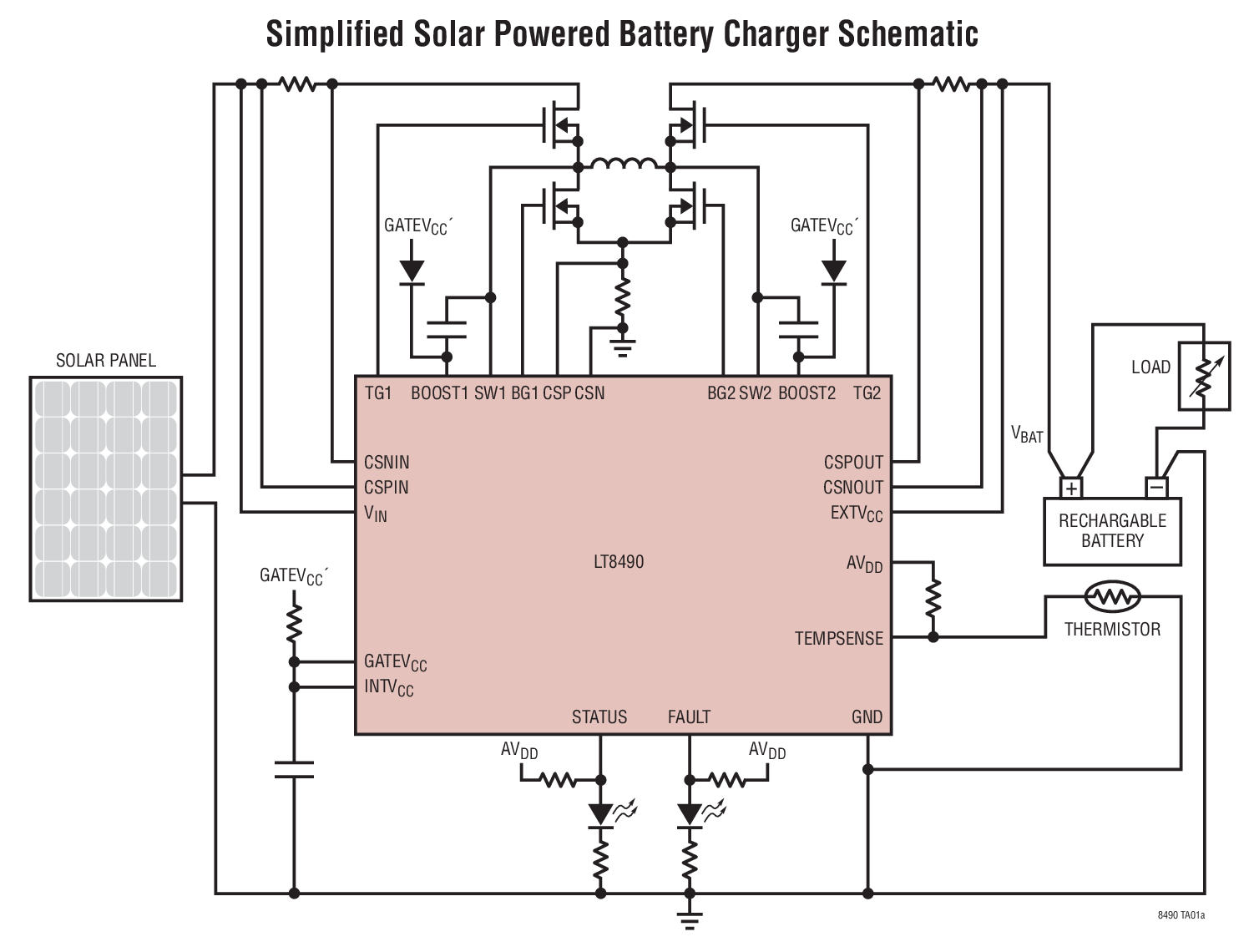

  • 太阳能供电型电池充电器
  • 多种类型的铅酸电池充电
  • 锂离子电池充电器
  • 配备电池的工业或便携式军用设备

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

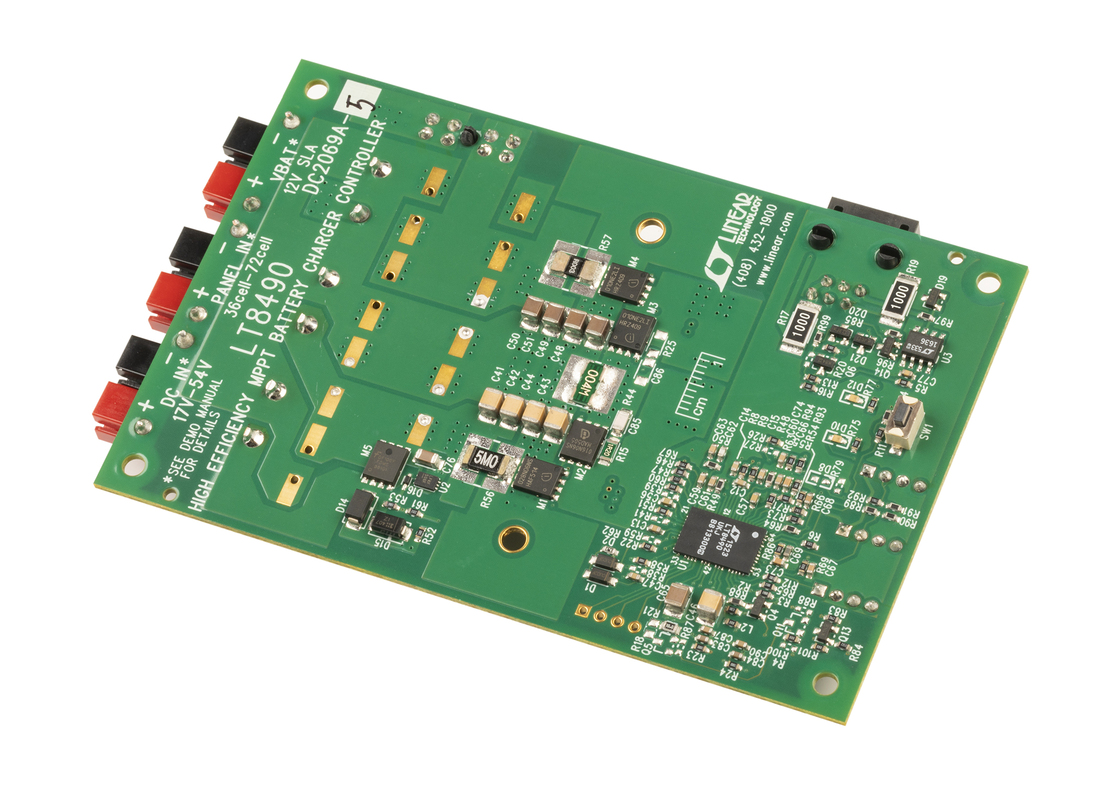

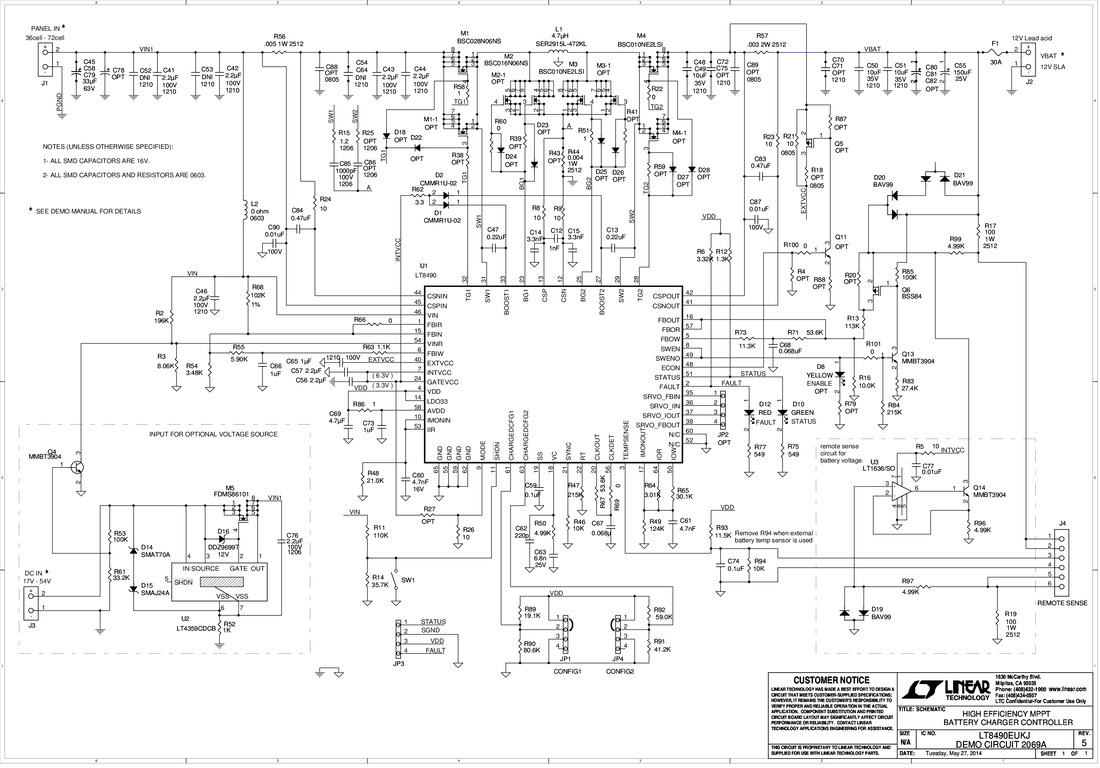

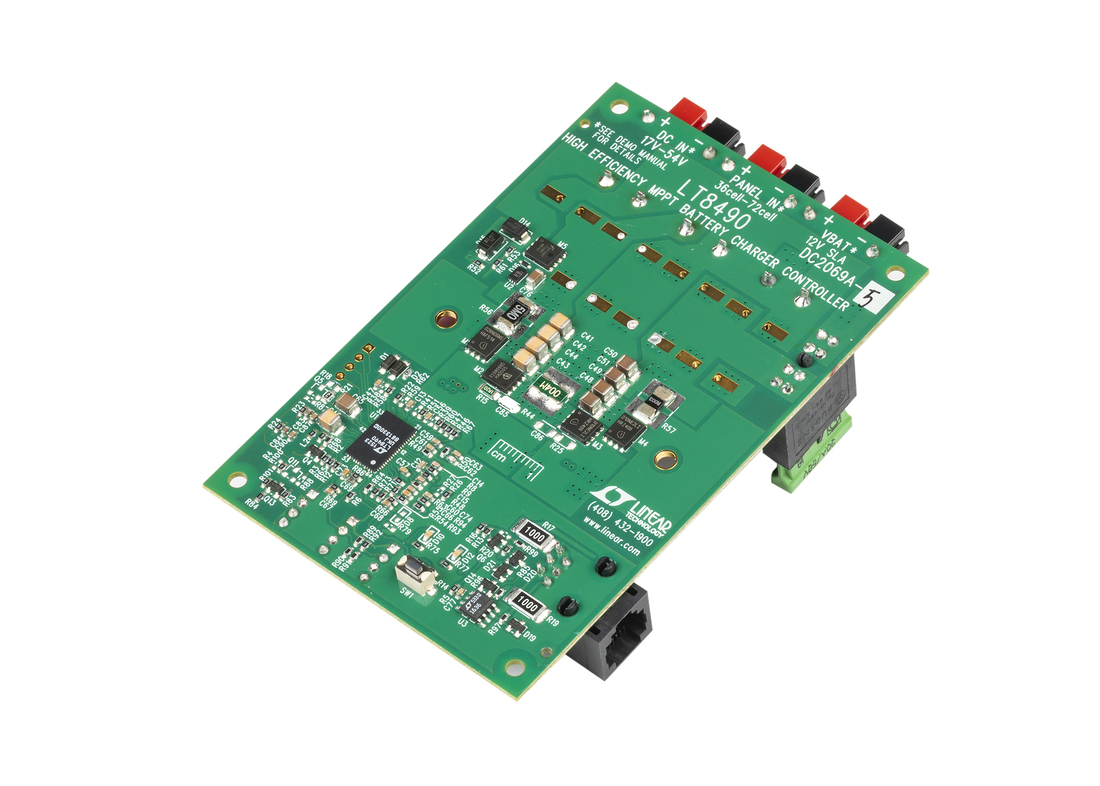

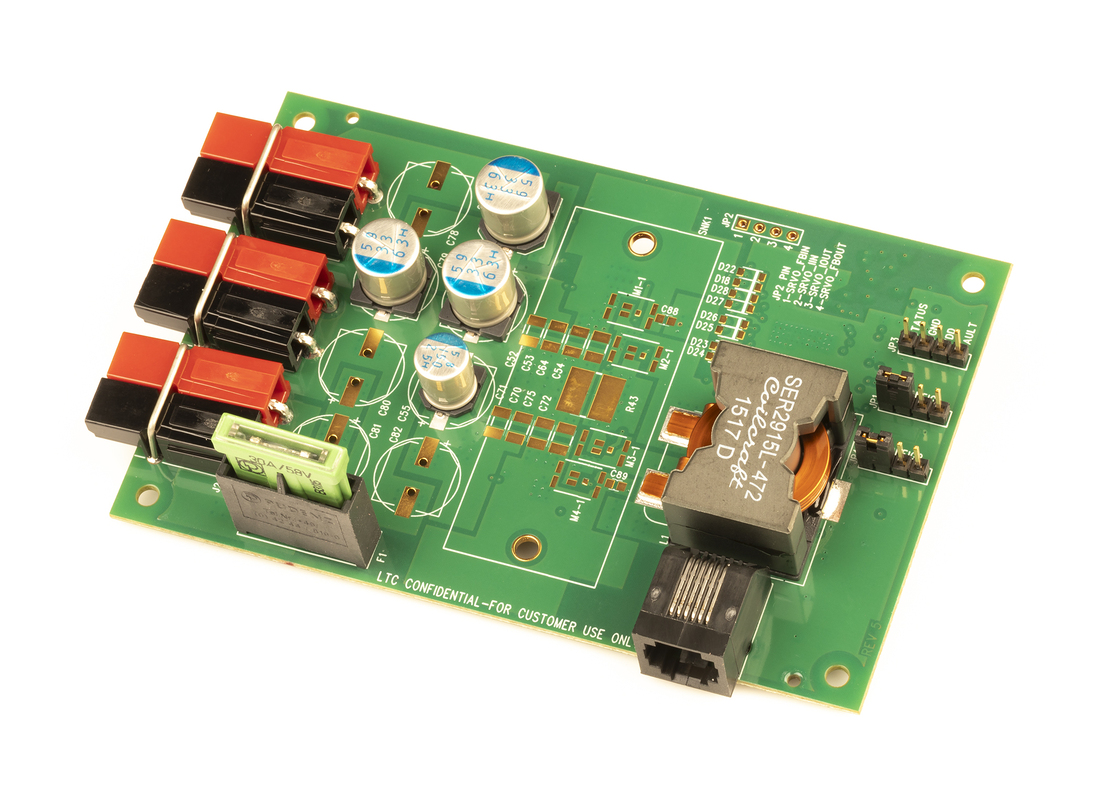

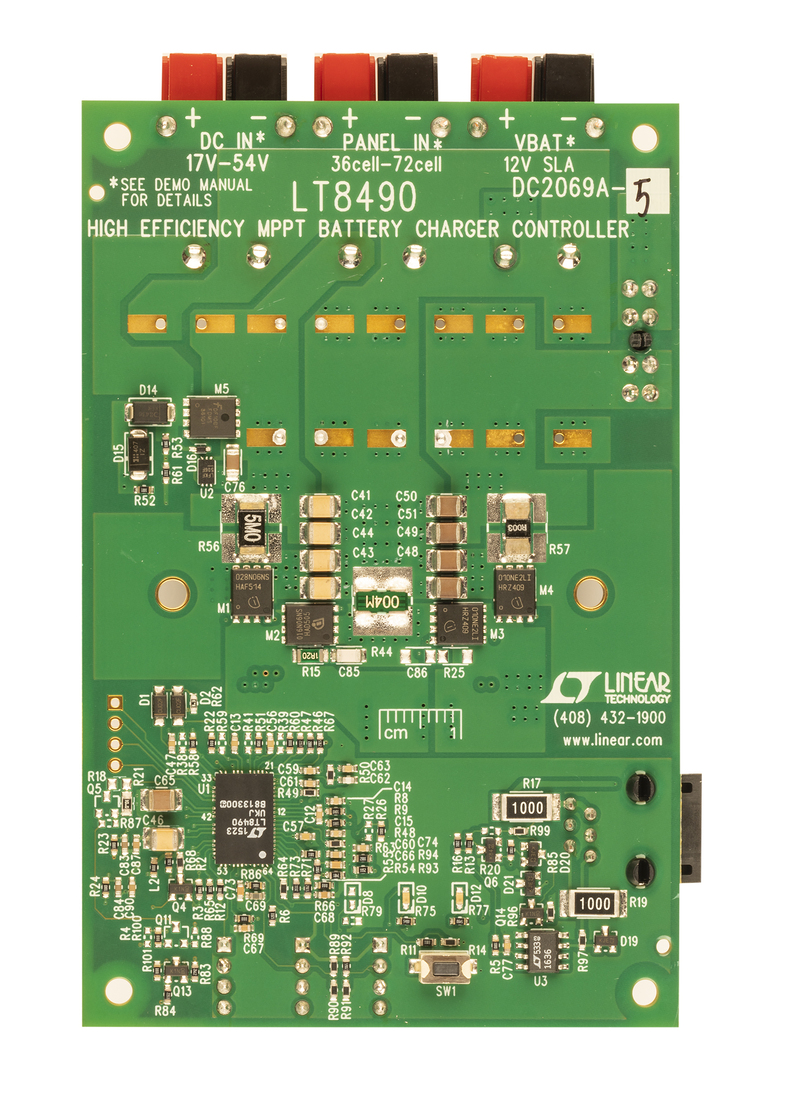

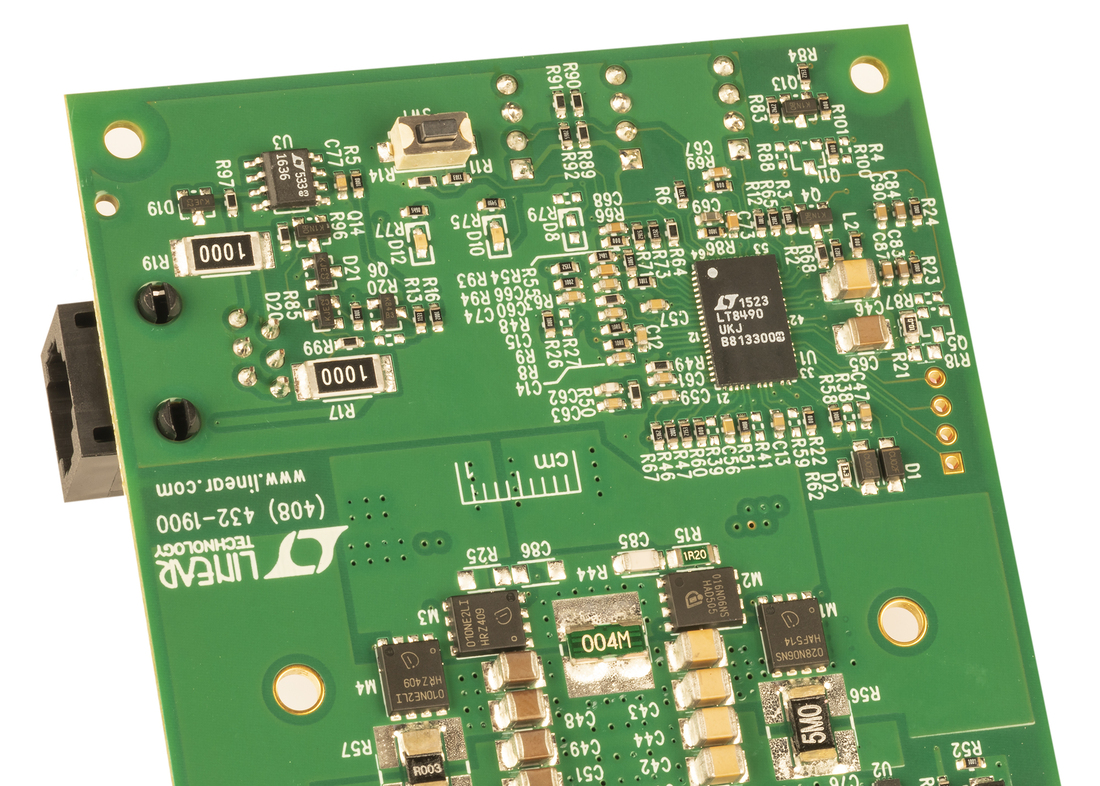

评估套件 (1)
