特性
- 用于 GaN FET 的半桥栅极驱动器
- 顶部栅极驱动器的 0.6Ω 上拉电阻
- 底部栅极驱动器的 0.2Ω 下拉电阻
- 4A 峰值源、8A 峰值灌电流能力
- 智能集成引导开关
- 用于调节开/关强度的分流栅极驱动器
- 所有驱动器输入和输出的默认低状态
- INT 和 INB 输入的最大额定电压为 15V
- 独立 INT、INB 输入，兼容 TTL 逻辑
- 快速传播延迟：10ns（典型值）
- 传播延迟匹配：1.5ns（典型值）
- 平衡驱动器电源电压：VBST ≈ VCC = 3.85V – 5.5V
- 欠压和过压锁定保护
- 小型 12 焊球 WLCSP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT8418 是一款 100V 半桥 GaN 驱动器，集成了顶部和底部驱动器级、驱动器逻辑控制和保护。它可以配置为同步半桥、全桥拓扑或降压、升压和降压-升压拓扑。LT8418 通过 0.6Ω 上拉电阻和 0.2Ω 下拉电阻提供强大的拉电流/灌电流能力。它还集成了智能集成引导开关，可从具有最小电压差的 VCC 生成平衡引导电压。

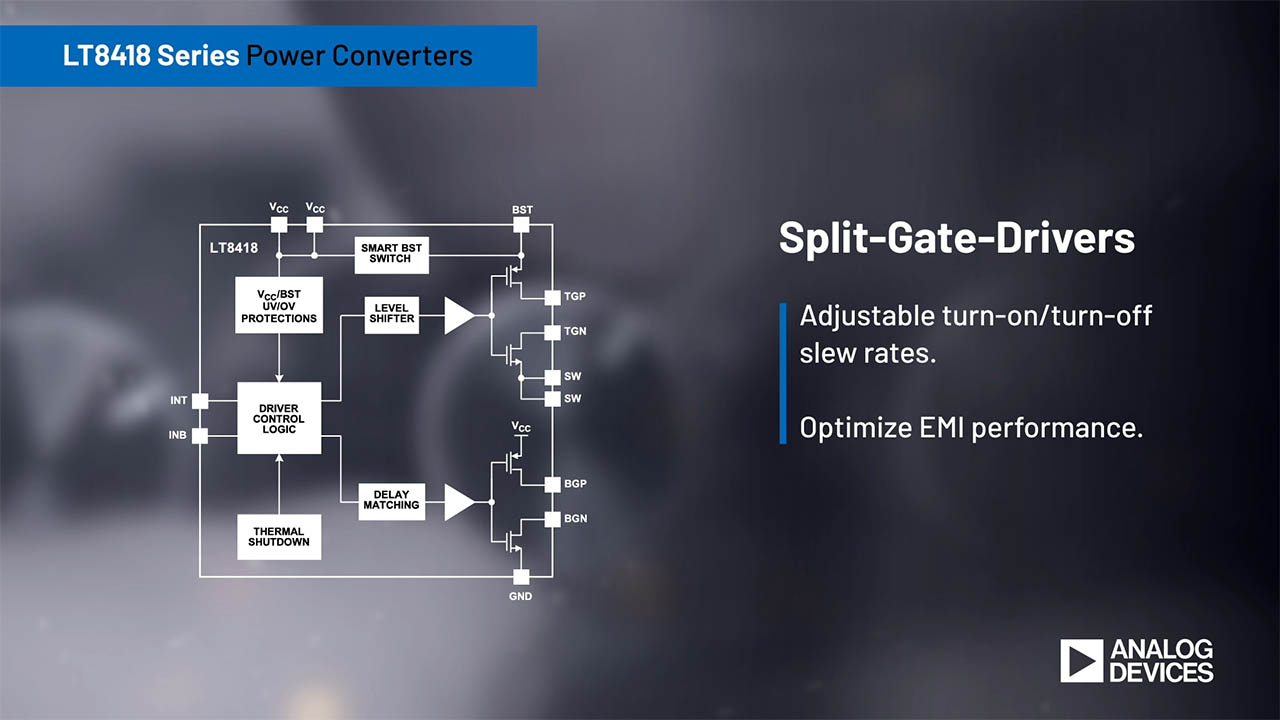

LT8418 提供分离栅极驱动器来调整 GaN FET 的开启和关闭压摆率，从而抑制振荡和优化 EMI 性能。所有驱动器输入和输出均具有默认低状态，以防止 GaN FET 误开启。LT8418、INT 和 INB 的输入是独立的，并且与 TTL 逻辑兼容。同时，LT8418 具有 10ns 的快速传播延迟，并在顶部和底部通道之间保持 1.5ns 的出色延迟匹配，使其适用于高频 DC-DC 转换器、电机驱动器和 D 类音频放大器。此外，LT8418 采用 WLCSP 封装，可最大限度地降低寄生电感，使其能够广泛用于高性能和高功率密度应用。
应用
- 高频 DC-DC 开关电源转换器
- 半桥、全桥、推挽式转换器
- 数据中心电源
- 电机驱动器、D 类音频放大器
- 消费电子、工业和汽车
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8418
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
解决方案设计及宣传手册 1
非常见问题 1
视频
2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT8418ACBZ-R7 | CHIPS W/SOLDER BUMPS/WLCSP |
|
- LT8418ACBZ-R7
- 引脚/封装图-中文版
- CHIPS W/SOLDER BUMPS/WLCSP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 2
EVAL-LT8418-BZ
具有智能集成引导开关的 100V 半桥 GaN 驱动器
产品详情

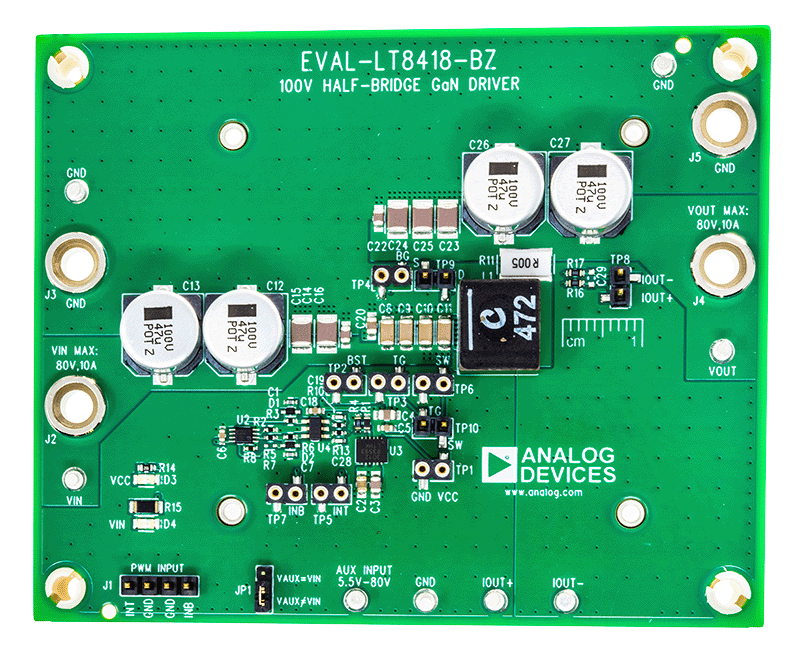

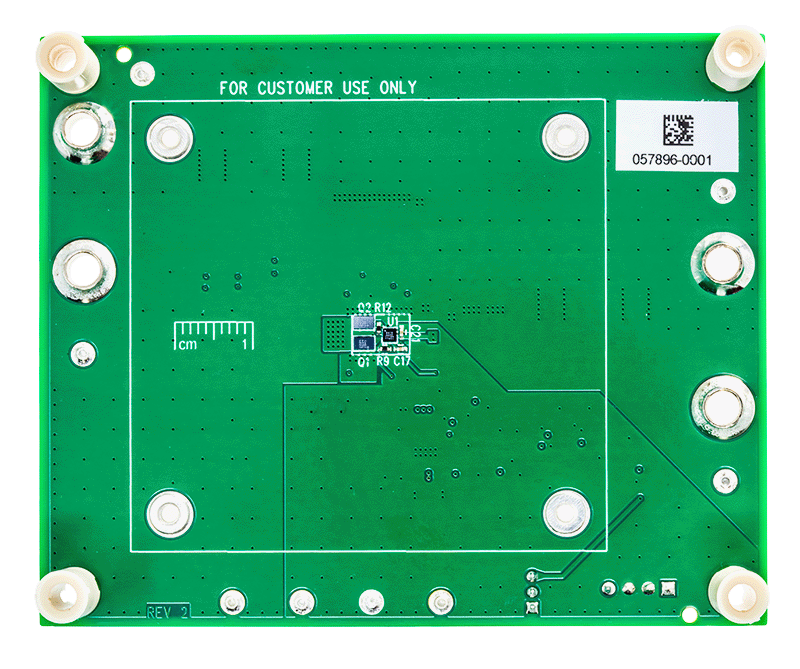

EVAL-LT8418-BZ 评估电路采用 LT8418，以半桥配置驱动两个 100V 增强型氮化镓 (eGaN) FET。该电路作为降压转换器进行了优化，但它也可以用作升压转换器或由半桥组成的其他转换器拓扑。该评估电路可提供高达 10A 的电流，并具有良好的热管理能力。
该电路板需要外部单个或两个 PWM 信号来驱动，具体取决于配置。在单输入设置中，板上的死区时间电路用于生成补码信号并设置死区时间。在双输入设置中，死区时间电路将被绕过。LT8418 驱动器具有强大的 0.2Ω 下拉和 0.6Ω 上拉驱动器，驱动两个 100V GaN FET。它还集成了智能集成引导开关，可从具有最小电压差的 VCC 生成平衡引导电压。LT8418 提供分离栅极驱动器来调整 GaN FET 的开启和关闭压摆率，从而抑制振荡和优化 EMI 性能。
EVAL-LT8418-AZ
100V Half-Bridge GaN Driver with Smart Integrated Bootstrap Switch
产品详情

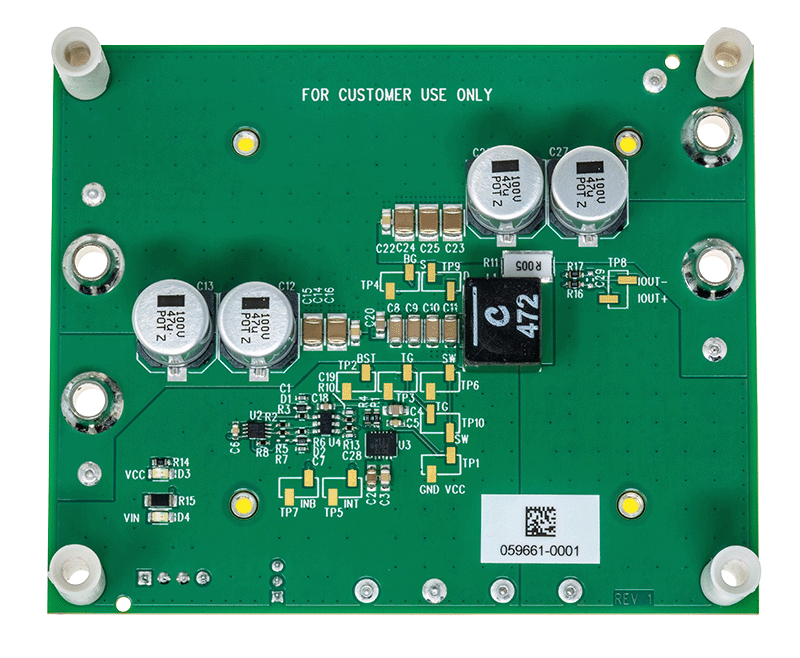

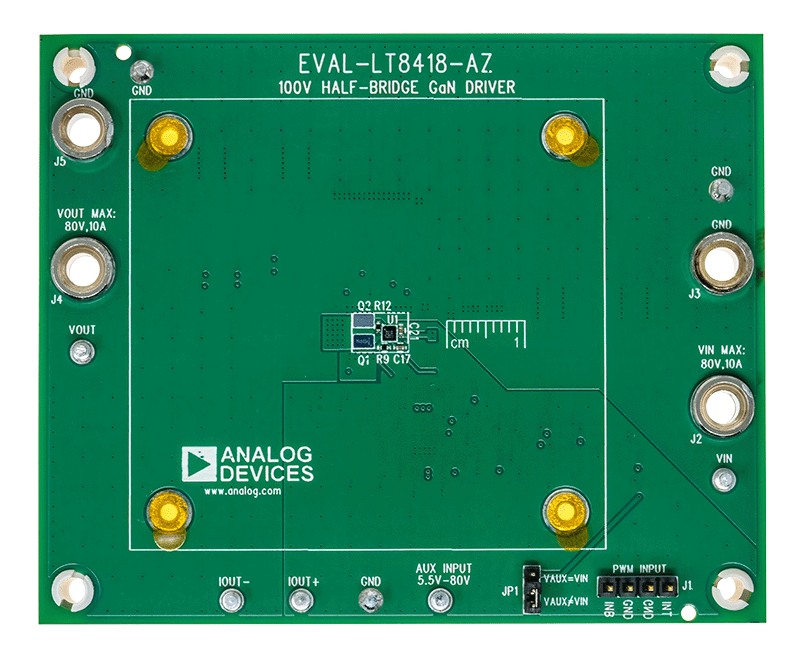

The EVAL-LT8418-AZ evaluation circuit features the LT8418 driving two 100V enhanced Gallium Nitride (eGaN) FETs in a half-bridge configuration. The circuit is optimized as a buck converter, but it can be used as a boost converter or other converter topologies consisting of a half-bridge. The evaluation circuit can deliver up to 10A with good thermal management.
An external single or two PWM signals are required to drive the board, depending on the configuration. In the single-input setup, the dead time circuitry on the board is utilized to generate the complement signal and set the dead time. The dead time circuitry is bypassed in the dual-input setup.
The LT8418 driver has powerful 0.2Ω pull-down and 0.6Ω pull-up drivers driving two 100V GaN FETs. It also integrates a smart integrated bootstrap switch to generate a balanced bootstrap voltage from VCC with a minimum dropout voltage. The LT8418 provides split gate drivers to adjust the turn-on and turn-off slew rates of GaN FETs to suppress ringing and optimize EMI performance.
Design files for this circuit board are available.
