概览

优势和特点

  • 4 交换芯片单电感器架构可使 VIN 大于、小于或等于 VOUT
  • 同步切换:效率高达 98%
  • 专有的峰值降压/峰值升压电流模式
  • 宽 VIN 范围:4V 至 60V
  • 宽 VOUT 范围:0V 至 60V
  • ±4% 的 LED 电流精度。
  • 在降压或升压模式下无顶部 MOSFET刷新噪声
  • 可调频率:150kHz 至 650kHz
  • 无闪烁扩频可降低 EMI
  • 开路和短路 LED 保护以及故障报告
  • 符合汽车应用的 AEC-Q100

产品详情

LT8391D是一个同步4开关降升压LED控制器,该控制器通过高于、低于或等于输出电压的输入电压,来调节LED电流。专有的峰值降压/峰值升压电流模式控制方案实现可调节150kHz至650kHz固定频率操作,或内部±15%三角扩频操作,实现低EMI。LT8391D具有4 V至60 V输入、0 V至60 V输出,并支持在工作区域之间的无缝低噪声过渡,是汽车、工业和电池供电型系统中的发光二极管驱动器应用的理想选择。

LT8391D提供低端NMOS开关,提供LED电流的PWM调光功能。CTRL引脚提供灵活的20:1模拟调光,在100 mV满量程下具有±4%的LED电流精度。故障保护机制可以检测 LED 开路或短路情况,在此期间 LT8391D 将处于重试、闩锁或保持运行状态。

应用

  • 汽车前照灯/行车灯
  • 高频LED照明

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

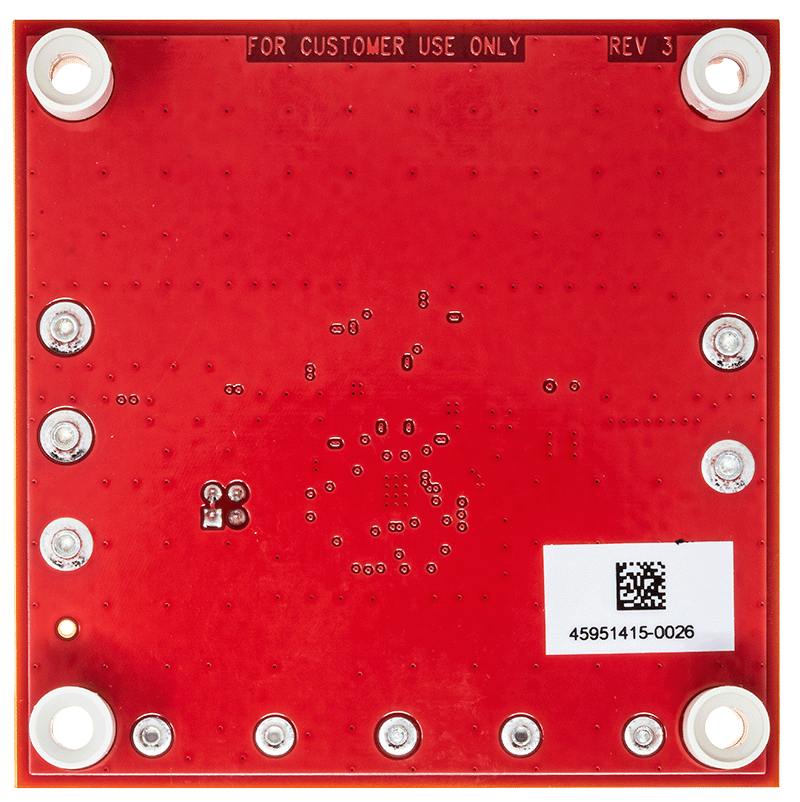

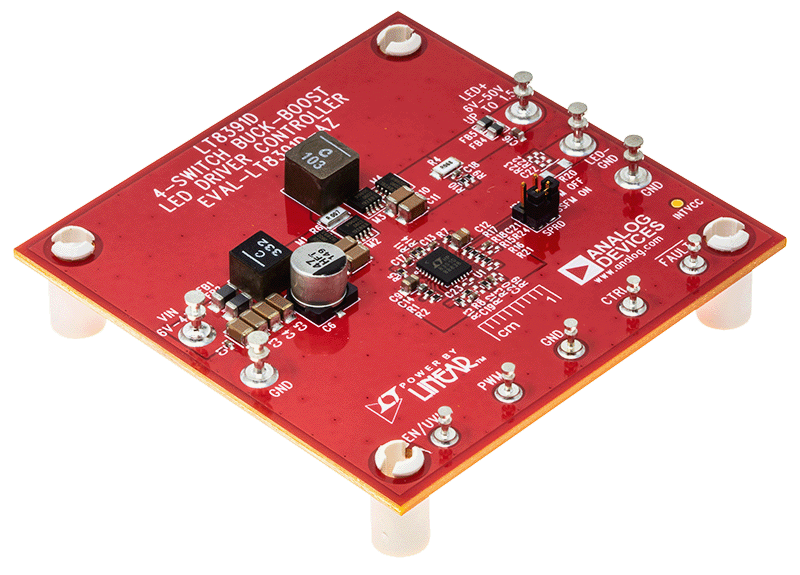

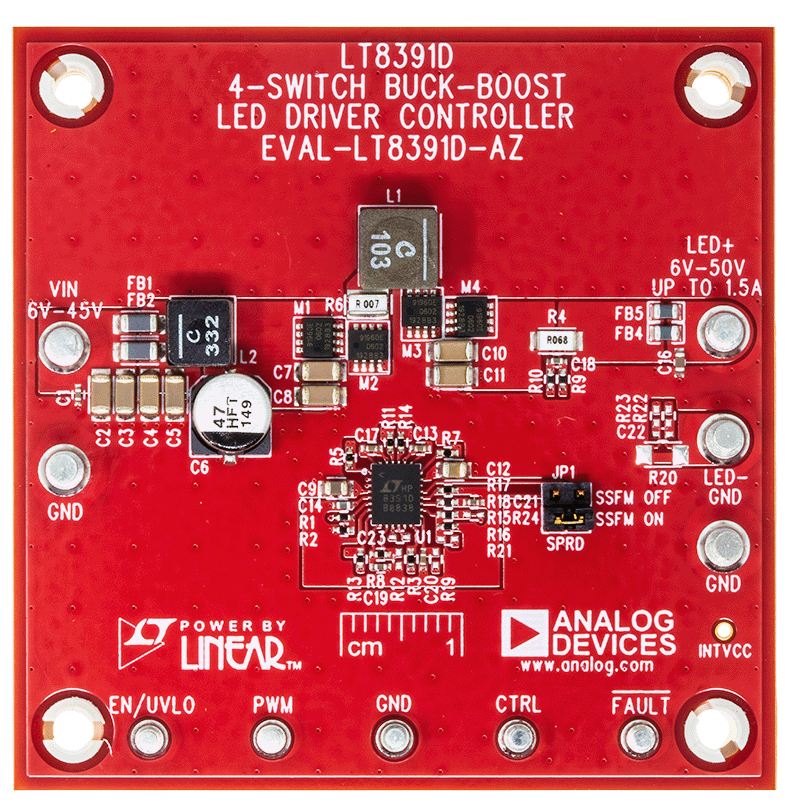

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LT8391
LT8391A
LT8391D

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

样片申请及购买

在线购买:
以上所列报价单仅供人民币结算及大陆购买使用, ADI均提供正规发票,如需美金结算及其他地区购买请直接跳转至英文页面进行购买。

所有库存均为仓库现货,可点击“加入购物车”按钮进行购买。登录您的myAnalog账号可以在您的购物车中查询到购买详情。如果您还没有myAnalog账号,您可先创建一个新的账号再进行购买。如果您有任何关于在线购买的问题,请联系CNStore@analog.com。

样片申请:
选择上方“样片申请”按钮将指向ADI授权第三方网站进行样片申请。登录您的myAnalog账号可以在您的购物车中查询到样片申请详情。如果您还没有myAnalog账号,请先创建一个新账号。有关样片申请的任何问题,请联系SampleSupport@analog.com。


价格表帮助



购买评估板

所示报价为单片价格

以上评估板报价仅供人民币结算及大陆购买使用, ADI均提供正规发票,如需美金结算及其他地区购买请直接跳转至英文页面进行购买。
