概览
优势和特点
- ±1.5% LED 电流调节
- ±2% 输出电压调节
- 在 100Hz 频率下可实现 5000:1 PWM 调光

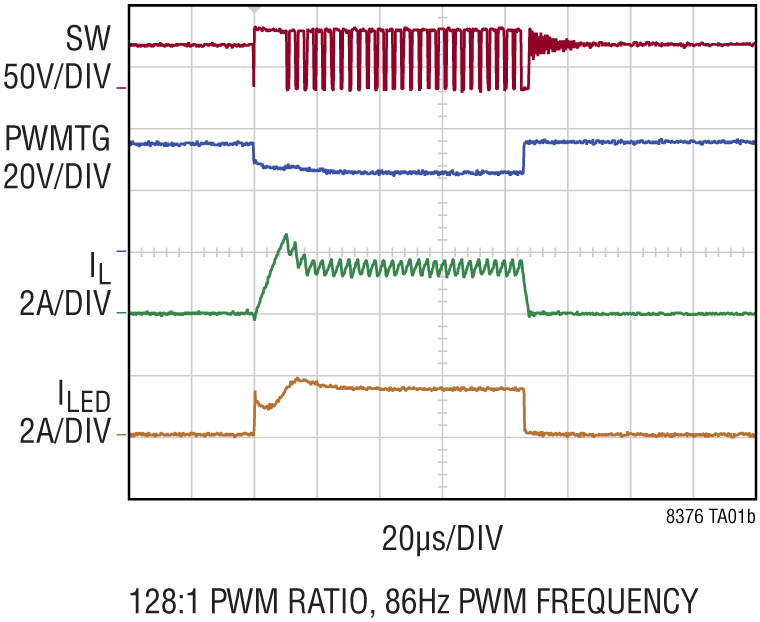

- 128:1 内部 PWM 调光
- 展频(SSFM)
- 适用于低 EMI 的 Silent Switcher® 架构
- 3.6V 至 60V 输入电压范围
- 0V 至 60V LED 灯串电压
- 3A,，60V 内部开关
- 200kHz 至 2MHz，带 SYNC 功能
- 99.9% 最大占空比
- 20:1 模拟或占空比 LED 电流控制
- 开路/短路 LED 保护与故障指示
- 具有监视器输出的精确 LED 电流检测
- 可编程 UVLO

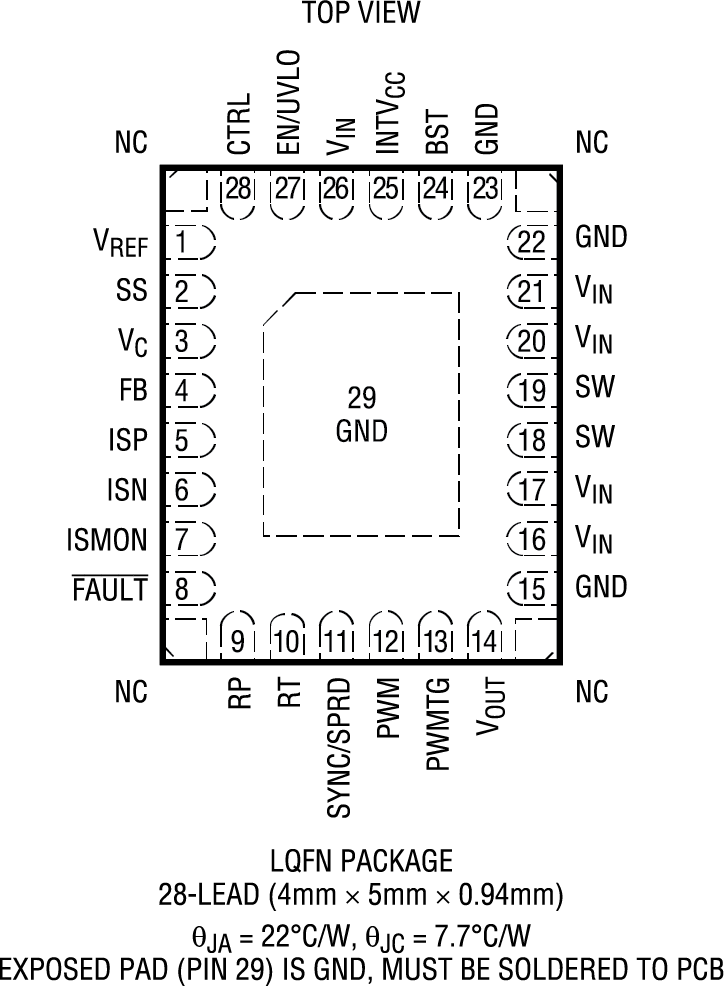

- 热增强 28 引脚 (4mm × 5mm) LQFN 封装
产品详情

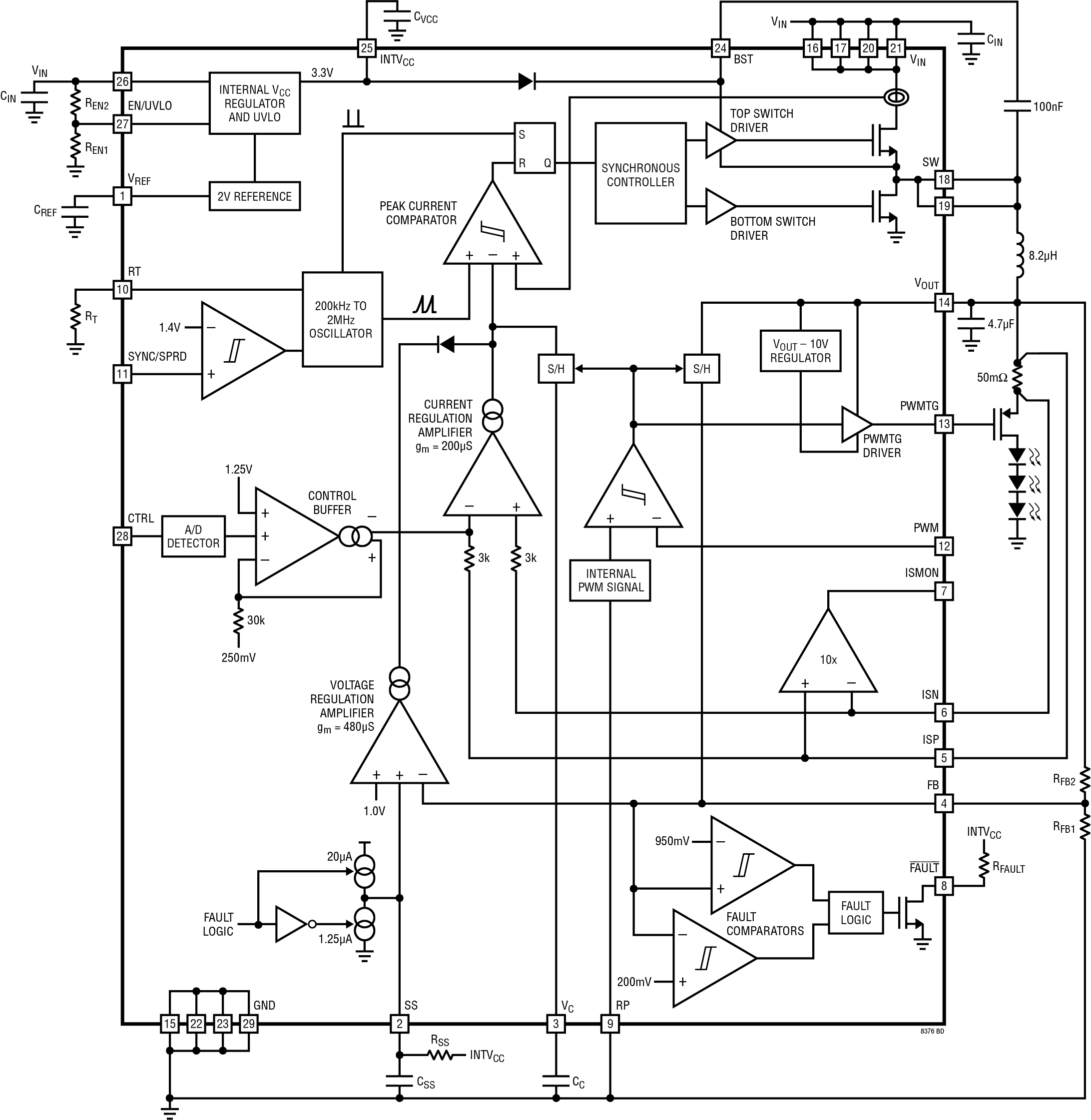

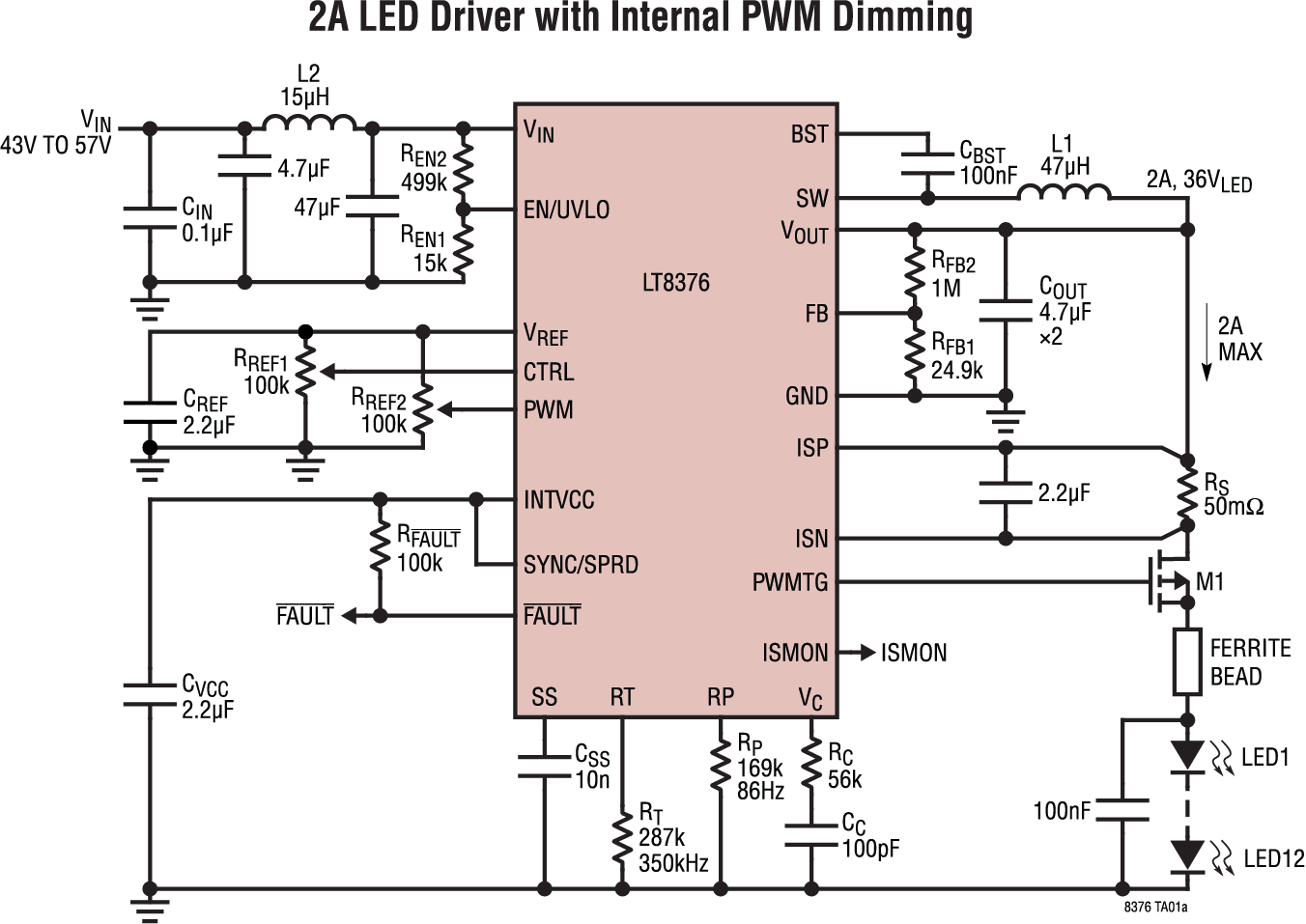

LT8376是一款单片式同步降压DC/DC转换器，采用固定频率、峰值电流控制并为LED串提供PWM调光。LED电流通过CTRL引脚上的模拟电压或脉冲占空比进行编程设定。输出电压限制可通过连接至FB引脚的电阻分压器进行设置。
通过RT引脚上连接的外部电阻或SYNC/SPRD引脚上的外部时钟，可在200kHz至2MHz范围内对开关频率进行编程。当可选的展频功能使能时，频率在100%至125%范围内变化以减少EMI。当外部信号不可用时，LT8376还包括驱动器，用于驱动外部高端PMOS来实现PWM调光，以及用于驱动内部PWM信号发生器来对PWM调光进行模拟控制。
其他特性包括LED电流监控、精确的EN/UVLO引脚阈值、针对开路和短路负载条件的开漏故障报告和热关断。LT8376采用专有的Silent Switcher技术以实现低EMI。
应用
- 汽车照明
- 工业和通用照明
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

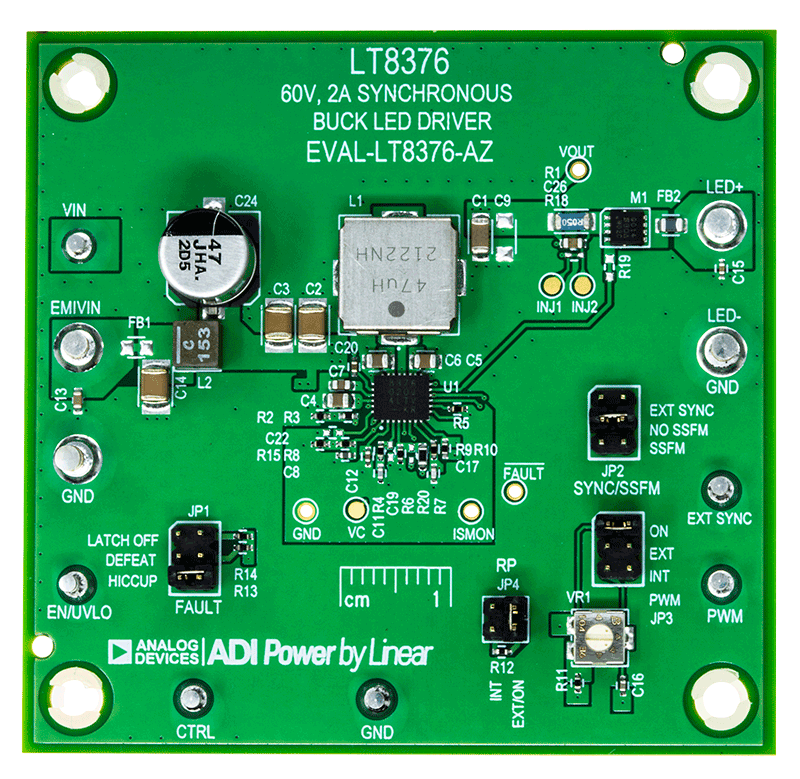

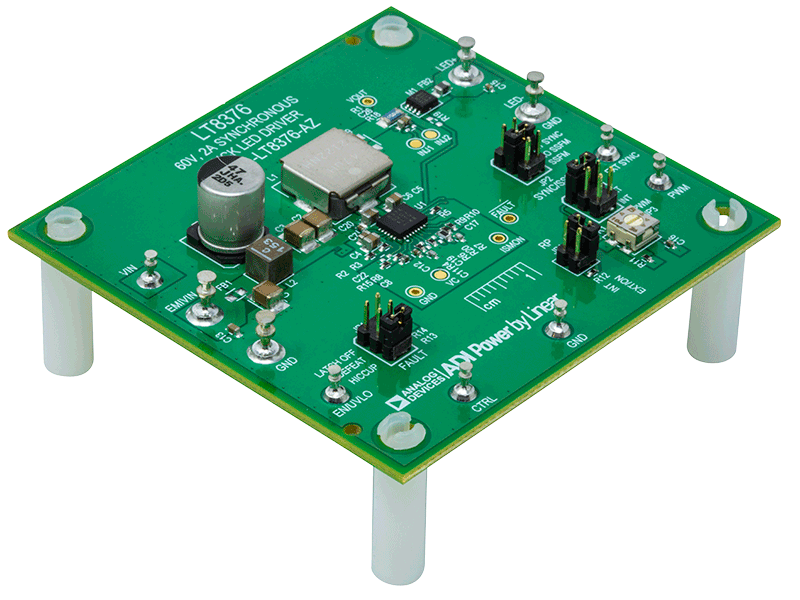

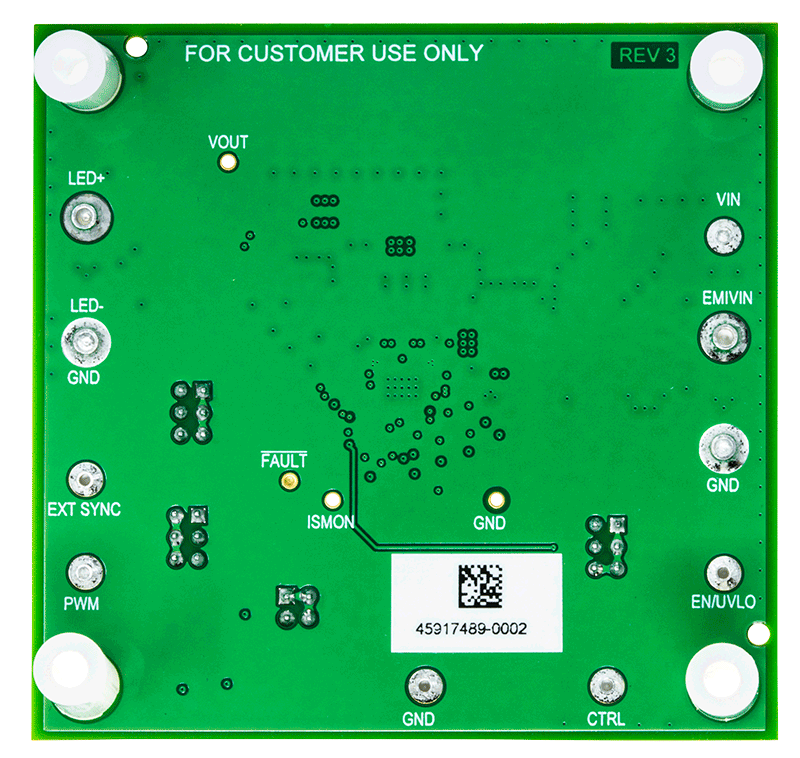

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice仿真
LTspice中提供以下器件型号：
LT8376
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT8376RV#PBF | 材料声明 | 质量和可靠性 | 28-Lead LQFN (4mm × 5mm × 0.95mm) | |
| Wafer Fabrication Data |
