LT8355-1

具有指数PWM和可扩展调光的60VIN/120VOUT双LED控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 两个独立高电压LED驱动器控制器通道
  • 128:1 内部指数 PWM 调光
  • 两引脚乘法模拟调光(CH2)
  • 扩频调频
  • 20000:1 100Hz 外部 PWM 调光
  • 轨至轨 LED 电流检测:0V 至 120V
  • ±2% LED 电流调节
  • ±2% 输出电压调节
  • LED 短路/断路保护和指示
  • 宽输入电压范围 (5V 至 60V)
  • 适用于 PWM 和输出断开功能的 PMOS 交换芯片驱动器
  • 独立通道调光
  • 恒流和恒压调节
  • 100kHz 至 2MHz可调切换频率
  • 每个通道具有独立的LED开路/短路故障
  • 具有滞后的可编程 VIN UVLO
  • 侧焊28引脚4mm ×5mm QFN封装
  • 符合汽车应用的 AEC-Q100
更多细节
show more Icon

LT8355-1是一款双通道DC/DC控制器,设计用于驱动两组大电流LED。固定频率、电流模式架构可在很宽的电源和输出电压范围内稳定运行。电压反馈引脚充当多个LED保护功能的输入,使得变流器可以作为恒压源运行。

LT8355-1 在负载的高端或低端检测输出电流。CTRL2和IADJ2输入产品提供通道2输出电流的模拟编程。通道1输出电流目前通过CTRL1输入编程。PWM 输入和 PWMTG 高侧 PMOS 驱动器提供基于时间的精确 LED 调光能力。当由外部数字信号驱动时,PWM 输入在 100Hz 时提供高达 20000:1 的 LED 调光比。当由恒定电压驱动时,PWM 输入从 128 个内部生成的、精确的、指数间隔的调光比中选择一个,范围从 0.78% 到 100%。

应用

  • 高电压 LED 应用
  • 汽车前照灯/行车灯
  • 精确电流限制电压稳压器

所有商标和注册商标均为其各自所有者的财产。受美国专利保护,包括7199560、7321203、7746300和8116045。

产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8355IUFDM-1#WPBF
  • HTML
  • HTML
LT8355IUFDM-1#WTRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-LT8355-1-AZ

LT8355-1 | 具有SSFM功能的60VIN/120VOUT双通道LED控制器

zoom

EVAL-LT8355-1-AZ

LT8355-1 | 具有SSFM功能的60VIN/120VOUT双通道LED控制器

LT8355-1 | 具有SSFM功能的60VIN/120VOUT双通道LED控制器

产品详情

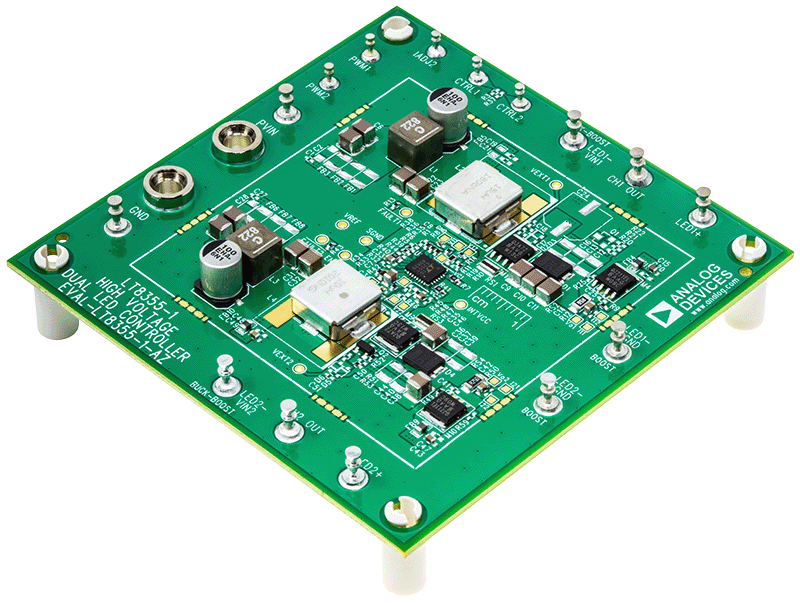

评估板EVAL-LT8355-1-AZ是一款高电压双通道LED控制器,内置LT8355-1。通道1装配为升压LED驱动器,通道2装配为升降压模式LED驱动器。通过调整FB网络和LED连接,可将任一通道修改为升压LED驱动器或降压-升压模式LED驱动器。当输入电压介于8V和18V之间时,EVAL-LT8355-1-AZ可以每通道驱动1串LED。通道1在450mA时驱动高达72V的LED,通道2在1A时驱动高达30V的LED。EVAL-LT8355-1-AZ的欠压锁定(UVLO)设置为6.2V(上升)和7.5V(下降)。EVAL-LT8355-1-AZ具有PWM调光、模拟调光、关断、开路LED、短路LED故障保护和报告功能。

EVAL-LT8355-1-AZ以250kHz的开关频率运行,具有扩频频率调制(SSFM)特性,可将其开关频率从250kHz调制至310kHz以降低EMI辐射。采用小型陶瓷输入和输出电容以节省空间和成本。每个通道都使用高压100V外部电源开关和100V续流二极管,通道1的升压输出高达32W,通道2的降压-升压模式输出高达30W。如果LED串开路至约81V(通道1)和36V(通道2),则开路LED过压保护(OVP)使用IC的恒压调节回路,将LED+限制为LED–电压。

EVAL-LT8355-1-AZ上的输入和输出滤波器可进一步降低其EMI。这些滤波器由小铁氧体磁珠或电感器和高频陶瓷电容组成。功率MOSFET栅极引脚上的小型电阻用于降低高频EMI。这些滤波器与适当的板布局和SSFM相结合,可有效地降低EMI以符合CISPR25 5类限制。请遵循EVAL-LT8355-1-AZ的布局建议和四层PCB厚度要求。为实现优化效率和PWM调光性能,可移除EMI滤波器。

LT8355-1集成PWMTG高端PMOS驱动器,有助于对连接的LED进行PWM调光。LED串可以使用外部生成的PWM信号进行PWM调光以实现准确的亮度控制和更高调光比。它们也可以利用LT8355-1内部生成的PWM特性实现高达128:1指数调光。运行PWM调光时,SSFM与PWM信号对齐,以实现每通道LED串的无闪烁操作。这适用于内部和外部PWM调光。LT8355-1将CTRL1模拟调光用于通道1,CTRL2和IADJ2引脚用于通道2的双引脚模拟调光。

通过对EVAL-LT8355-1-AZ进行简单的电阻修改,可轻松调整输入欠压闭锁(UVLO)、LED电流、输出过压保护(OVP)和开关频率。可进行修改以便将通道转换为升压、降压-升压模式和降压模式LED驱动器,并保持低EMI、PWM调光和故障诊断功能。数据手册中提供降压模式、降压-升压模式和升压LED驱动器电路图。有关如何定制EVAL-LT8355-1-AZ,请参阅数据手册或联系应用团队。

LT8355-1数据手册提供完整的器件、操作说明和应用信息。必须将数据手册与评估板EVAL-LT8355-1-AZ演示手册配合阅读。LT8355IUFDM-1采用28引脚侧可焊塑料LQFN封装,具有散热增强型裸露接地焊盘,并且已通过AEC-Q100汽车应用认证。为实现优化性能,适当设计电路板布局至关重要。请参见数据手册的“设计印刷电路板”部分。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
