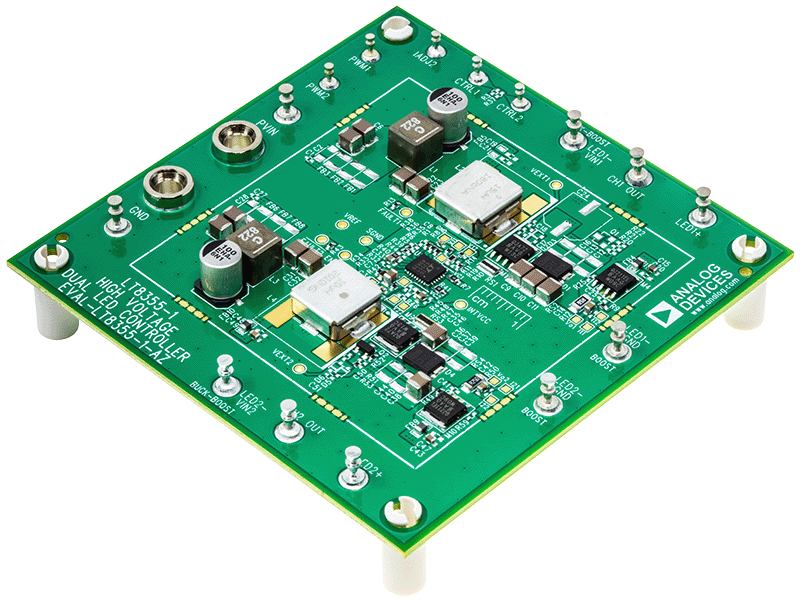

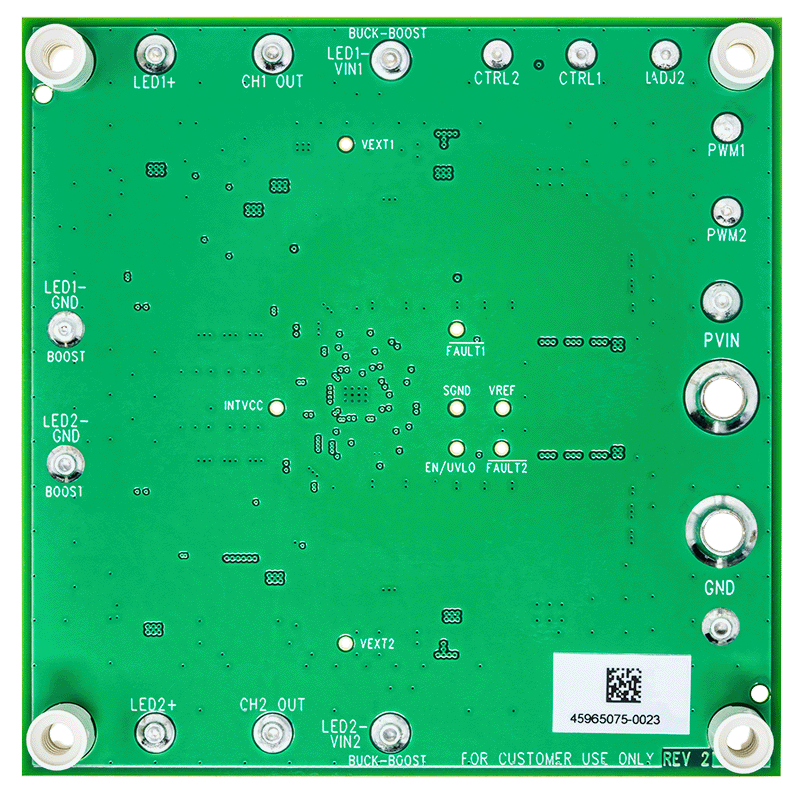

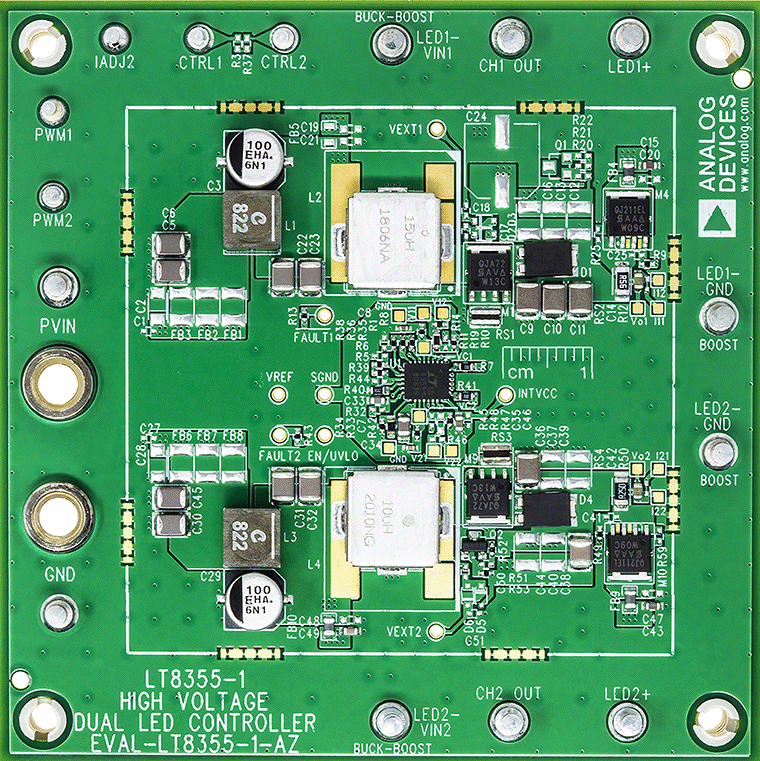

评估板 EVAL-LT8355-1-AZ 是一个配备 LT8355-1 的高电压双 LED 控制器。通道 1 组装为升压 LED 驱动器,通道 2 组装为降压-升压模式 LED 驱动器。通过调整 FB 网络和 LED 连接,每个通道都可以改为升压 LED 驱动器或降压-升压模式 LED 驱动器。当输入为 8V 和 18V 时,EVAL-LT8355-1-AZ 将驱动每个通道的单串 LED。通道 1 可驱动高达 72V 的 LED(电流为 450mA),而通道 2 可驱动高达 30V 的 LED(电流为 1A)。EVAL-LT8355-1-AZ 具有设置为在 6.2V 下降,并在 7.5V 上升的欠压锁定 (UVLO)。EVAL-LT8355-1-AZ 具有 PWM 调光、模拟调光、关断、开路 LED 和短路 LED 故障保护以及报告功能。
EVAL-LT8355-1-AZ 以 250kHz 的开关频率运行,并具有展频调制 (SSFM),可将开关频率从 250kHz 调制到 310kHz,从而减少电磁 (EMI) 辐射。使用小型陶瓷输入和输出电容器,可节省空间和成本。对于通道 1,一个高电压 100V 外部电源开关和 100V 环流二极管用于组装好的最高 32W 升压输出的每个通道,对于通道 2,则可用于组装好的最高 30W 的降压-升压模式输出。如果 LED 环串为开,开路 LED 过压保护 (OVP) 利用 IC’ 的恒压调节回路,从而将通道 1 的 LED+ 到 LED– 电压限制到约 81V,将通道 2 的电压限制到约 36V。
EVAL-LT8355-1-AZ 上的输入和输出滤波器有助于进一步减少其电磁辐射。这些滤波器由一个小型铁氧体磁珠或电感器以及高频陶瓷电容器组成。电源 MOSFET 门引脚上的小型电阻器用于降低高频电磁辐射。这些滤波器与适当的电路板布局和 SSFM 相结合,可非常有效地降低电磁辐射,从而符合 CISPR25 五类限制。请遵循 EVAL-LT8355-1-AZ 的建议布局和四层 PCB 厚度。为实现最优的效率和 PWM 调光性能,可以去掉 EMI 滤波器。
LT8355-1’ 的集成 PWMTG 高侧 PMOS 驱动器有助于实现所连接的 LED 的 PWM 调光。LED 灯串可实现 PWM 调光,以利用外部生成的 PWM 信号进行精确的亮度控制,实现尽可能高的调光率。这些驱动器也可以利用 LT8355-1’ 内部生成的 PWM 特性来实现最高 128:1 的指数级调光。在运行 PWM 调光时,SSFM 会自行与 PWM 信号调齐,以实现每个通道的 LED 灯串的无闪烁运行。这适用于内部和外部 PWM 调光。对于通道 1,LT8355-1 利用 CTRL1 模拟调光,而对于通道 2,则使用 CTRL2 和 IADJ2 引脚来实现两引脚模拟调光。
通过对 EVAL-LT8355-1-AZ 电阻器进行简单更改,可以轻易调整输入欠压锁定 (UVLO)、 LED 电流、输出过压保护 (OVP) 和开关频率。可以进行更改,将通道转换为升压、升降压模式和降压模式 LED 驱动器,保持低电磁辐射、PWM 调光和故障诊断功能。有关降压模式、升降压模式和升压 LED 驱动器的原理图,请参见数据手册。有关如何自定义 EVAL-LT8355-1-AZ,请参见数据手册或咨询应用团队。
LT8355-1 数据手册提供了完整的器件和运行说明以及应用信息。数据手册必须与评估板 EVAL-LT8355-1-AZ 演示手册配合阅读。LT8355IUFDM-1 组装在 28 引脚端可软焊塑料 QFN 封装中,具有耐热性能增强型裸露接地焊盘,并且符合针对汽车应用的 AEC-Q100。适当的电路板布局对于最大化性能而言至关重要。参见数据手册“印刷电路板设计”章节。
